Té à 90° réduit à compression Série 7

Code produit :

7340

Raccords à compression

Raccord à compression en T - Dérivation réduite pour systèmes de canalisations sous pression.
Permet l'assemblage de 2 tubes en PEHD de diamètres égaux (ligne principale) et d'un tube en PEHD de diamètre réduit (Dérivation) ainsi que la réalisation d'antennes ou toute dérivation de réseau de diamètre réduit par rapport à la canalisation principale.
Disponible en PN16 du d20 x 16 à 63 x 50 mm .

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Joint torique (d16, 20, 25 et 32mm) - Joint trapézoïdale (d40, 50 et 63mm).

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Té à 90° réduit à compression Série 7
Référence	d x d1 x d	H	A	E	E1	I	I1	PN à 20°C	Fiche tech.	CAD
73402016	20 x 16 x 20	137	70	48	39	57	50	16	Télécharger Fiche tech.	Télécharger CAD
73402520	25 x 20 x 25	150	74	48	48	58	57	16	Télécharger Fiche tech.	Télécharger CAD
73403225	32 x 25 x 32	173	83	64	54	67	58	16	Télécharger Fiche tech.	Télécharger CAD
73404025	40 x 25 x 40	205	84	82	54	84	58	16	Télécharger Fiche tech.	Télécharger CAD
73404032	40 x 32 x 40	207	97	82	64	82	67	16	Télécharger Fiche tech.	Télécharger CAD
73405025	50 x 25 x 50	228	105	96	54	93	76	16	Télécharger Fiche tech.	Télécharger CAD
73405032	50 x 32 x 50	230	117	96	64	93	67	16	Télécharger Fiche tech.	Télécharger CAD
73405040	50 x 40 x 50	236	114	96	82	93	82	16	Télécharger Fiche tech.	Télécharger CAD
73406332	63 x 32 x 63	268	118	113	64	113	62	16	Télécharger Fiche tech.	Télécharger CAD
73406340	63 x 40 x 63	268	139	113	82	113	84	16	Télécharger Fiche tech.	Télécharger CAD
73406350	63 x 50 x 63	275	132	113	96	110	93	16	Télécharger Fiche tech.	Télécharger CAD

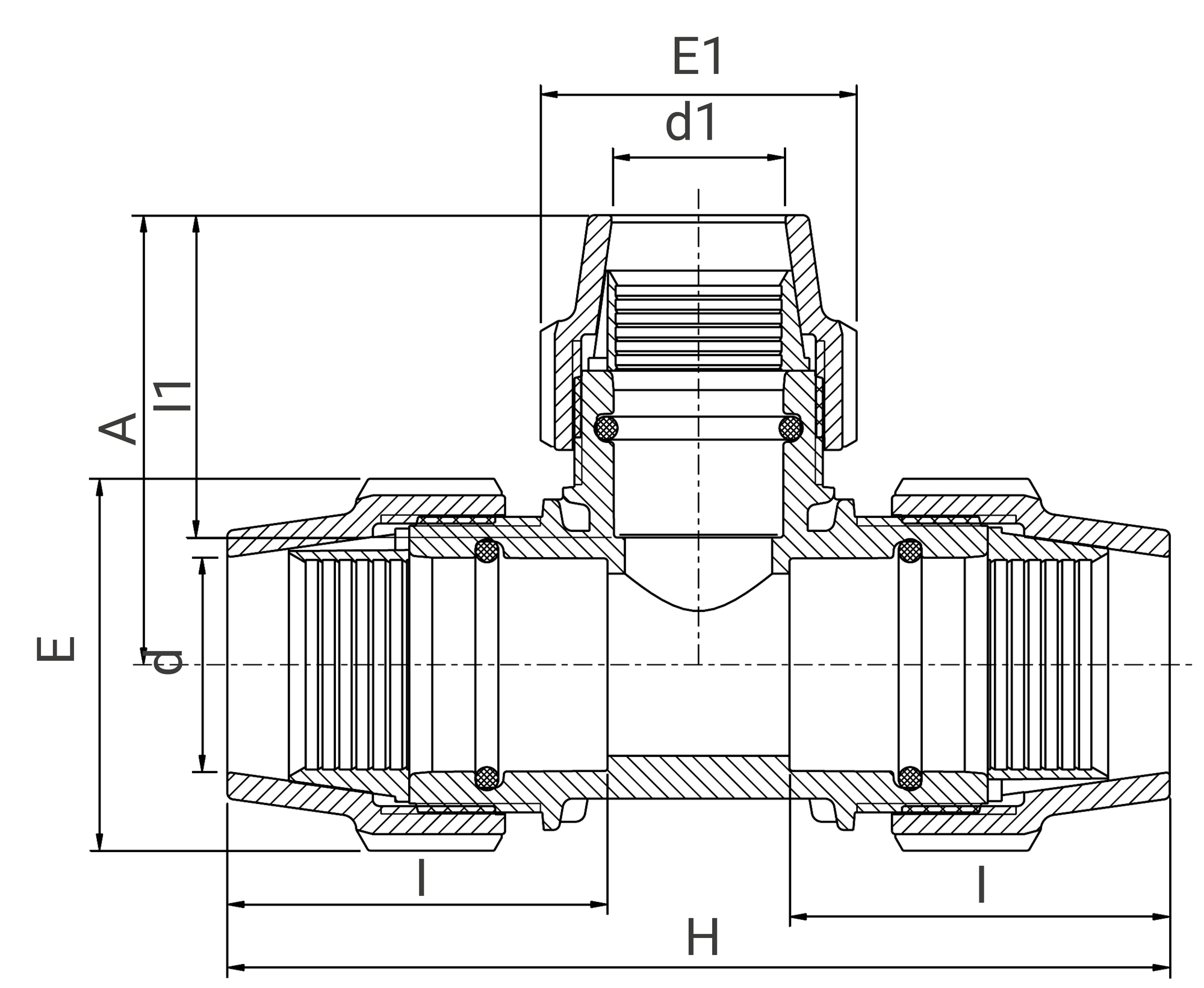

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Té à 90° réduit - 7340

(application/pdf, 260.07 ko)

Fiche de mise en oeuvre - Té à 90° réduit - 7340

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Té à 90° réduit - 7340

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
73402016	140	95	50	0,13	1,3	10	570	490	330	150	20,9
73402520	150	105	55	0,17	0,85	5	570	490	330	100	18,4
73403225	175	115	65	0,26	1,3	5	570	490	330	70	19,6
73404025	205	125	85	0,41	-	-	570	490	330	45	19,85
73404032	210	140	85	0,43	-	-	570	490	330	40	18,6
73405025	230	155	100	0,55	-	-	570	490	330	30	17,9
73405032	230	165	100	0,59	-	-	570	490	330	30	19,1
73405040	240	165	100	0,65	-	-	570	490	330	30	20,9
73406332	270	175	115	0,89	-	-	570	490	330	20	19,2
73406340	270	200	115	0,96	-	-	570	490	330	20	20,6
73406350	275	200	115	1,02	-	-	570	490	330	18	19,76
