Té égal à 90° de réparation à compression Série 7

Code produit :

7045

Raccords à compression

Raccord à compression en T - Dérivation à 90° pour systèmes de canalisations sous pression.
Permet la réparation d'une dérivation ou l'assemblage de 3 tubes en PEHD de diamètres égaux ainsi que la réparation d'antennes ou toute dérivation de réseau.
Disponible en PN 12,5 du d20 à 63mm.

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Joint torique (d20, 25 et 32 mm) - Joint trapèze (40, 50 et 63mm).

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Té égal à 90° de réparation à compression Série 7
Référence	d	H	A	E	I	PN à 20°C	Fiche tech.	CAD
704520	20	145	74	48	56	12,5	Télécharger Fiche tech.	Télécharger CAD
704525	25	156	77	54	58	12,5	Télécharger Fiche tech.	Télécharger CAD
704532	32	185	88	64	67	12,5	Télécharger Fiche tech.	Télécharger CAD
704540	40	221	111	82	86	12,5	Télécharger Fiche tech.	Télécharger CAD
704550	50	252	126	96	95	12,5	Télécharger Fiche tech.	Télécharger CAD
704563	63	294	146	113	110	12,5	Télécharger Fiche tech.	Télécharger CAD

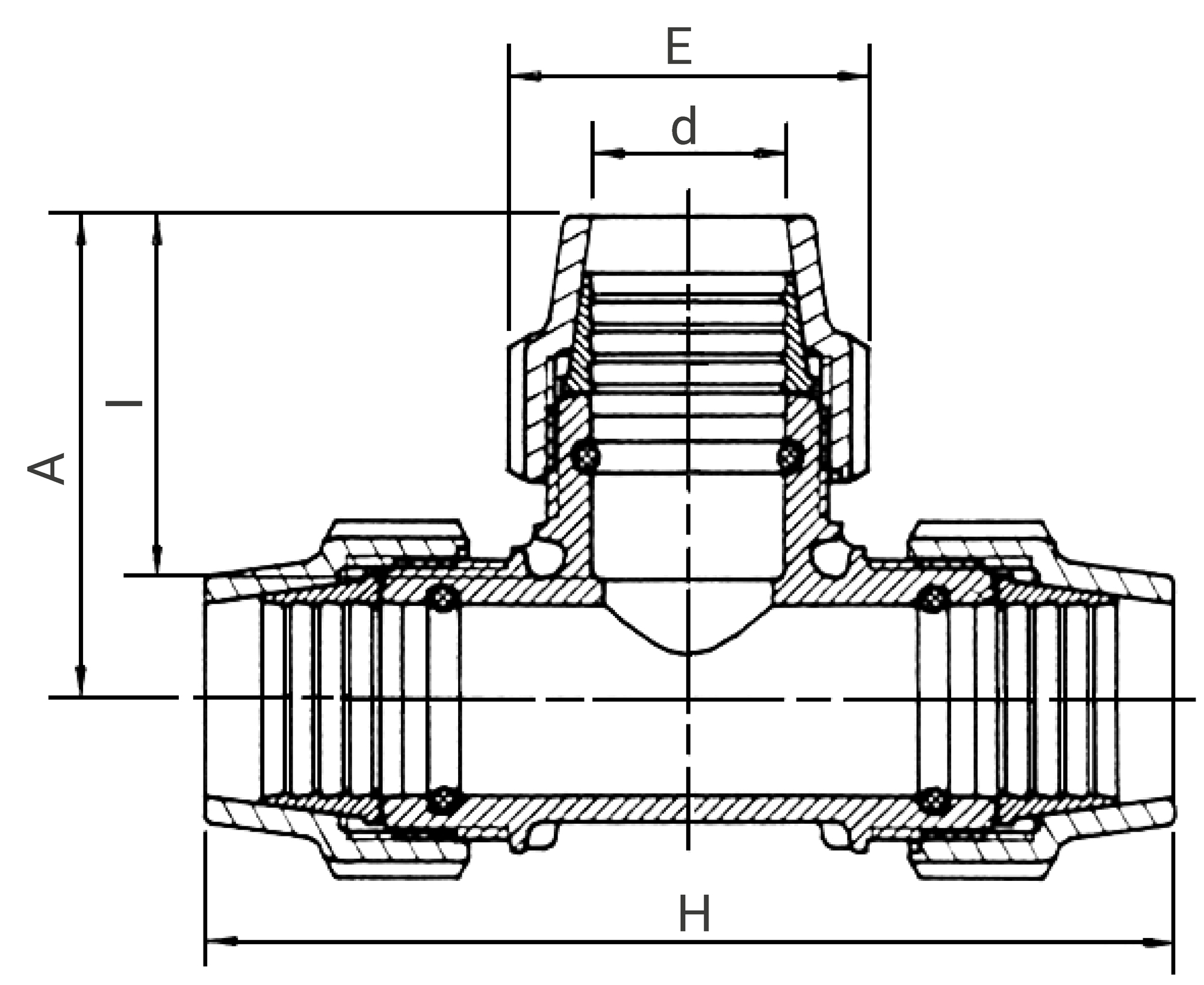

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Té égal 90° de réparation - 7045

(application/pdf, 252.35 ko)

Fiche de mise en oeuvre - Té égal 90° de réparation - 7045

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Té égal 90° de réparation - 7045

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
704520	145	100	50	0,13	1.300	10	570	490	330	120	17.00
704525	160	105	55	0,17	0.850	5	570	490	330	100	18.40
704532	185	125	65	0,28	1.400	5	570	490	330	60	18.20
704540	225	150	80	0,49	-	-	570	490	330	40	21.00
704550	255	175	95	0,72	-	-	570	490	330	25	19.40
704563	295	200	110	1,11	-	-	570	490	330	16	19.16
