Vanne 1/4 de tour Série 7 - Compression x taraudée ISO 7-1

Code produit :

3603

Robinets - Vannes

Vanne en PPH à boisseau sphérique - Embouts à compression Plasson et taraudé ISO7-1 pour systèmes de canalisations en PEHD sous pression.
Permet de contrôler l’ouverture et la fermeture du passage de l'eau dans un réseau.
Passage intégral.
Disponible en PN16 du d20 x 1/2'' au d32 x 1''.

Télécharger le catalogue Fiche technique

Grâce à son mécanisme quart de tour, la vanne à boisseau sphérique est idéale pour isoler des sections spécifiques du réseau de manière instantanée, permettant des interventions ou maintenances sans arrêter tout le système.
Lorsque la vanne est complètement ouverte, le passage est intégral ce qui réduit les pertes de charge et favorise une circulation plus fluide.
Légère, résistante à la corrosion (pas de pièce métallique), elle est facile à monter et manœuvrer à l'aide de sa poignée en PPH.
Montage hors sol ou enterré dans un regard pour son accessibilité.

Irrigation - Adduction d'eau brute ou destinée.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Vanne 1/4 de tour Série 7 - Compression x taraudée ISO 7-1
Référence	d x Rp	H	J	E	A	Lt	Lp	PN à 20°C	Fiche tech.
360302005	20 x 1/2"	113	67	52	48	17	55	16	Télécharger Fiche tech.
360302507	25 x 3/4"	123	78	60	60	18	55	16	Télécharger Fiche tech.
360303210	32 x 1"	144	78	78	70	20	62	16	Télécharger Fiche tech.

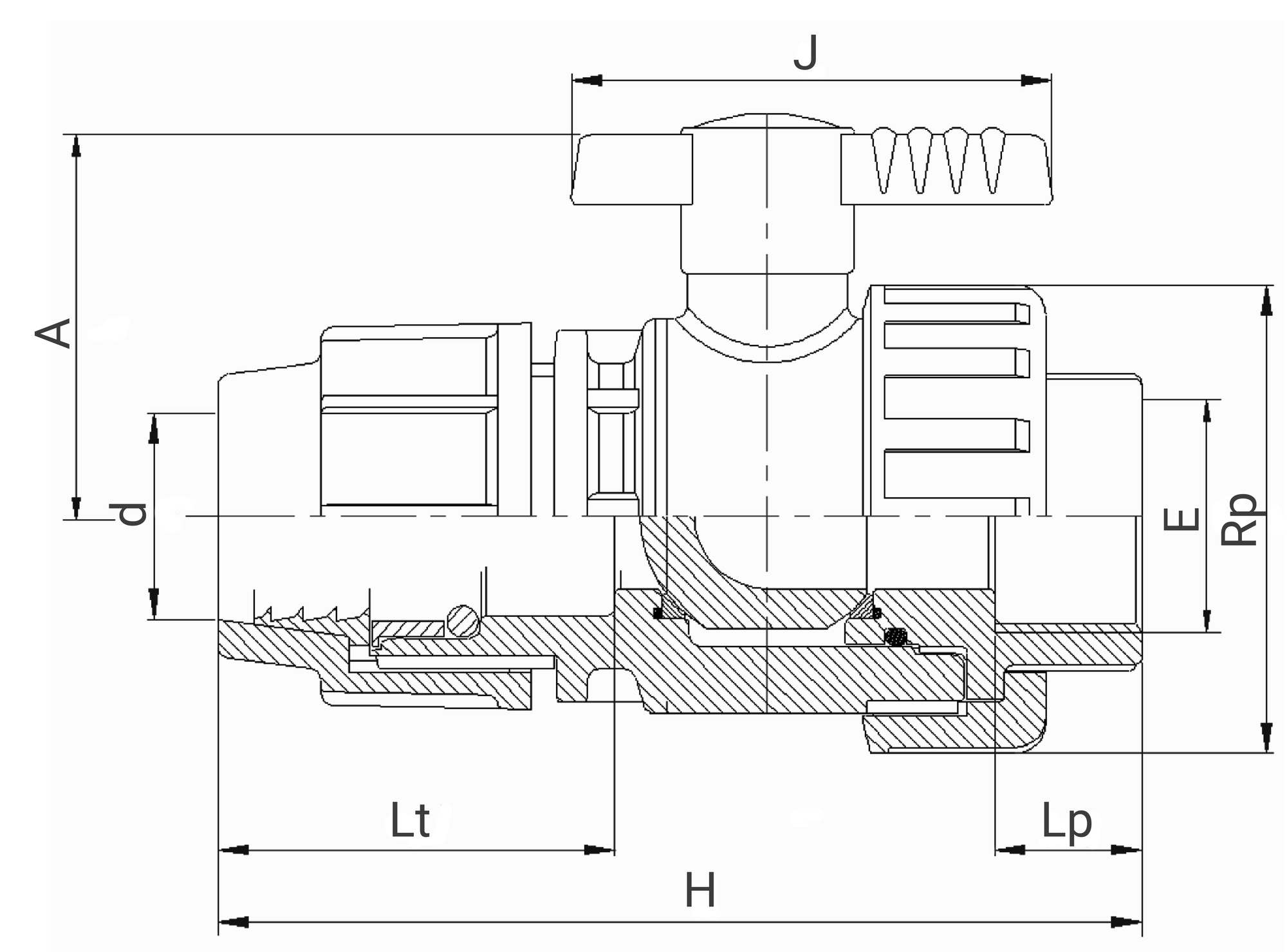

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Ruban PTFE (Téflon)

Ressources

Fiche technique - Vanne 1/4 de tour - Compression x taraudée ISO 7-1 - 3603

(application/pdf, 218.56 ko)

Fiche de mise en oeuvre - Vanne 1/4 de tour - Compression x taraudée ISO 7-1 - 3603

(application/pdf, 598.04 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
360302005	113	52	76	0,12	570	490	340	180	23
360302507	570	490	340	0,16	570	490	340	120	20,6
360303210	570	490	340	0,28	570	490	340	60	18,2
