Vanne 1/4 de tour Série 7 - Compression x filetée ISO 7-1

Code produit :

3602

Robinets - Vannes

Vanne en PPH à boisseau sphérique - Embouts à compression Plasson et fileté ISO7-1 pour systèmes de canalisations en PEHD sous pression.
Permet de contrôler l’ouverture et la fermeture du passage de l'eau dans un réseau.
Passage intégral.
Disponible en PN16 du d25 x 3/4'' au d32 x 1''.

Télécharger le catalogue Fiche technique

Grâce à son mécanisme quart de tour, la vanne à boisseau sphérique est idéale pour isoler des sections spécifiques du réseau de manière instantanée, permettant des interventions ou maintenances sans arrêter tout le système.
Lorsque la vanne est complètement ouverte, le passage est intégral ce qui réduit les pertes de charge et favorise une circulation plus fluide.
Légère, résistante à la corrosion (pas de pièce métallique), elle est facile à monter et manœuvrer à l'aide de sa poignée en PPH.
Montage hors sol ou enterré dans un regard pour son accessibilité.

Irrigation - Adduction d'eau brute.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Vanne 1/4 de tour Série 7 - Compression x filetée ISO 7-1
Référence	d x R	H	K	J	F	Z	Lt	Lp	PN à 20°C	Fiche tech.	CAD
360202507	25 x 3/4"	123	60	78	60	50	18	62	16	Télécharger Fiche tech.	Télécharger CAD
360202510	25 x 1"	125	60	78	60	50	20	55	16	Télécharger Fiche tech.	Télécharger CAD
360203210	32 x 1"	144	78	80	70	62	20	55	16	Télécharger Fiche tech.	Télécharger CAD

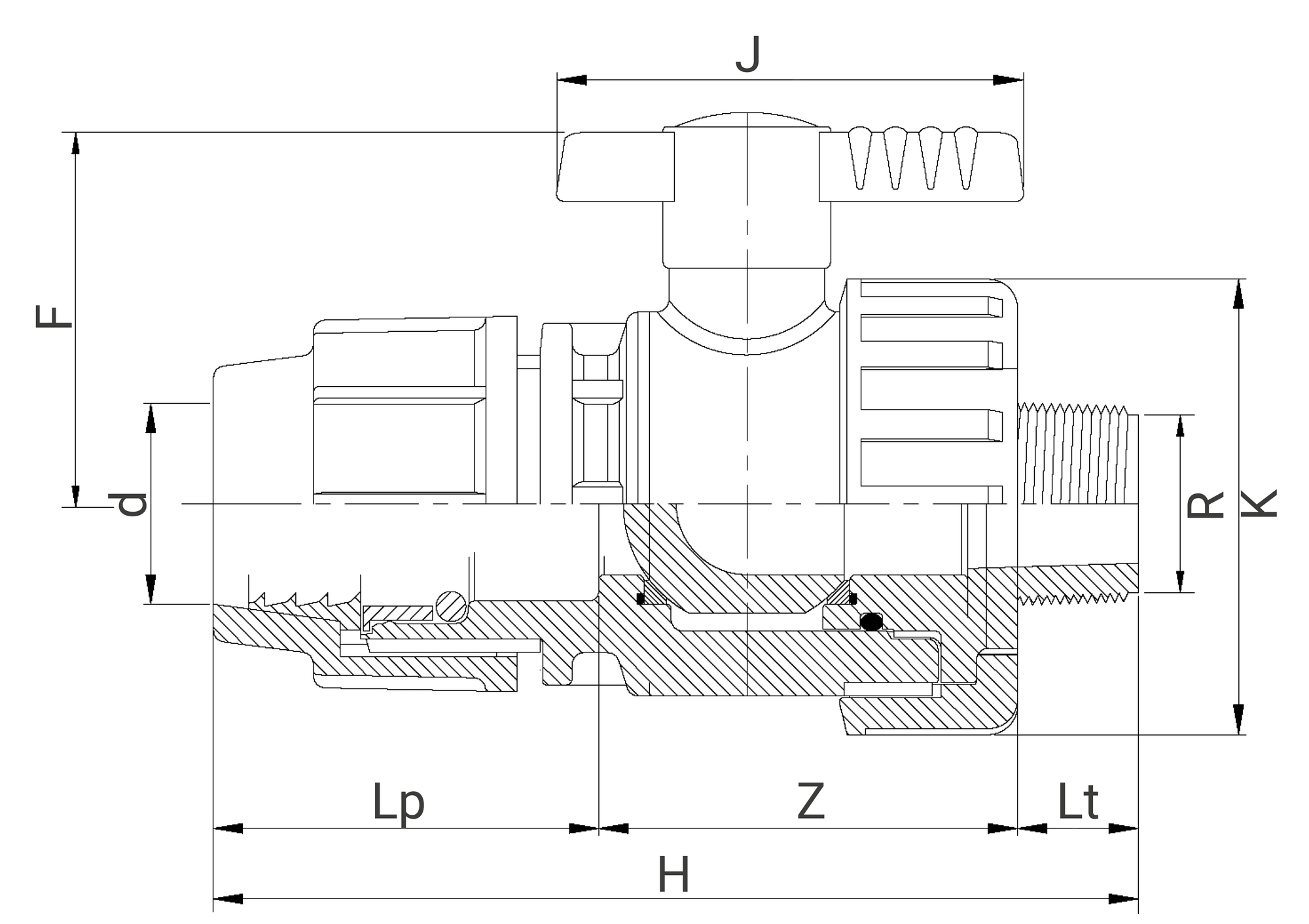

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Ruban PTFE (Téflon)

Ressources

Fiche technique - Vanne 1/4 de tour - Compression x filetée ISO 7-1 - 3602

(application/pdf, 228.58 ko)

Fiche de mise en oeuvre - Vanne 1/4 de tour - Compression x filetée ISO 7-1 - 3602

(application/pdf, 598.04 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
360202507	123	60	90	0,168	570	490	340	120	21,56
360202510	125	60	90	0,167	570	490	340	120	21,44
360203210	144	78	109	0,28	570	490	340	60	18,2
