Vanne 1/4 de tour Série 7 - Compression x compression

Code produit :

3601

Robinets - Vannes

Vanne en PPH à boisseau sphérique - Embouts à compression Plasson pour systèmes de canalisations en PEHD sous pression.
Permet de contrôler l’ouverture et la fermeture du passage de l'eau dans un réseau. Passage intégral.
Disponible en PN16 en d20, 25 et 32.

Télécharger le catalogue Fiche technique

Grâce à son mécanisme quart de tour, la vanne à boisseau sphérique est idéale pour isoler des sections spécifiques du réseau de manière instantanée, permettant des interventions ou maintenances sans arrêter tout le système.
Lorsque la vanne est complètement ouverte, le passage est intégral ce qui réduit les pertes de charge et favorise une circulation plus fluide.
Légère, résistante à la corrosion (pas de pièce métallique), elle est facile à monter et manœuvrer à l'aide de sa poignée en PPH.
Montage hors sol ou enterré dans un regard pour son accessibilité.

Irrigation - Adduction d'eau brute.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Vanne 1/4 de tour Série 7 - Compression x compression
Référence	d	H	K	J	F	Z	Lp	PN à 20°C	Fiche tech.	CAD
3601020	20	151	52	67	48	41	55	16	Télécharger Fiche tech.	Télécharger CAD
3601025	25	160	60	78	60	50	55	16	Télécharger Fiche tech.	Télécharger CAD
3601032	32	186	78	80	70	62	62	16	Télécharger Fiche tech.	Télécharger CAD

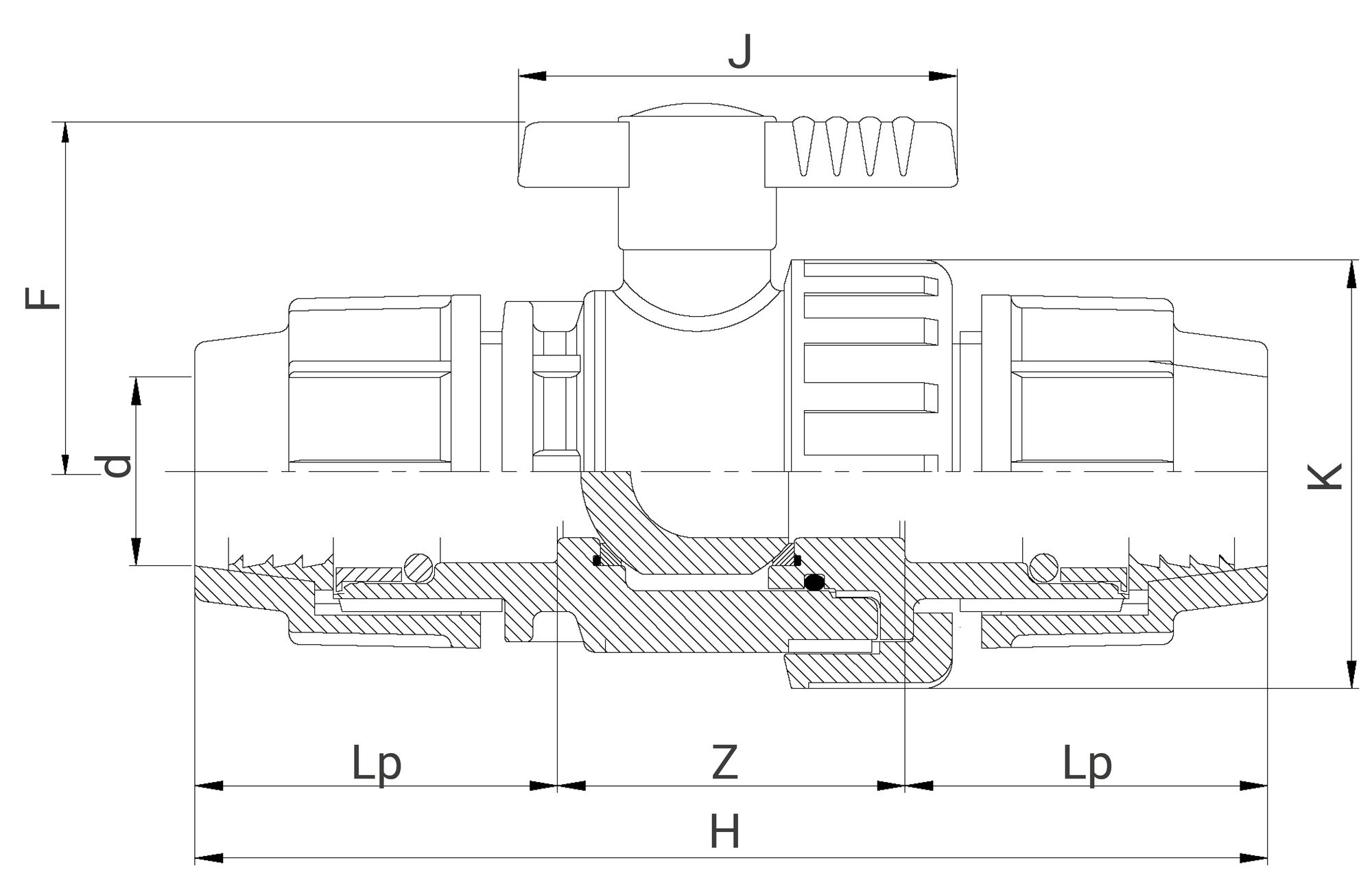

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Vanne 1/4 de tour - Compression x compression - 3601

(application/pdf, 167.21 ko)

Fiche de mise en oeuvre - Vanne 1/4 de tour - Compression x compression - 3601

(application/pdf, 598.04 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
3601020	570	490	340	0,15	570	490	340	140	22,4
3601025	570	490	340	0,2	570	490	340	100	21,4
3601032	570	490	340	0,35	570	490	340	48	18,2
