Vanne simple union Série 7 - Compression x taraudée ISO 7-1

Code produit :

1379

Robinets - Vannes

Vanne en PVC à boisseau sphérique - Embout à compression Plasson et taraudé ISO7-1 pour systèmes de canalisations en PEHD sous pression.
Permet de contrôler l’ouverture et la fermeture du passage de l'eau dans un réseau.
Passage intégral* côté tube PE / Passage intégral* côté tube PVC sauf d20 et d32
Disponible en PN16 du 20 x 1/2'' à 63 x 2''.

* Section de la sphère > 80% de la section interne du tube (selon EN 736)

Télécharger le catalogue Fiche technique

Grâce à son mécanisme quart de tour, la vanne à boisseau sphérique est idéale pour isoler des sections spécifiques du réseau de manière instantanée, permettant des interventions ou maintenances sans arrêter tout le système.
Lorsque la vanne est complètement ouverte, le passage est intégral ce qui réduit les pertes de charge et favorise une circulation plus fluide.
Légère, résistante à la corrosion (pas de pièce métallique), elle est facile à monter et manœuvrer à l'aide de sa poignée en PVC.
Montage hors sol ou enterré dans un regard pour son accessibilité.
Permet le transition d'unréseau en PVC vers un réseau en PEHD.

Irrigation - Adduction d'eau brute.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : PVC-U. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : PVC-U. Joints : EPDM.

Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords
ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Vanne simple union Série 7 - Compression x taraudée ISO 7-1
Référence	d x Rp	DN	H	K	F	J	Lt	Lp	Z	PN à 20°C	Fiche tech.	CAD
13792005	20 x 1/2"	15	112	45	45	65	15	57	40	16	Télécharger Fiche tech.	Télécharger CAD
13792507	25 x 3/4"	20	124	55	54	73	16	58	50	16	Télécharger Fiche tech.	Télécharger CAD
13793210	32 x 1"	25	137	66	66	78	19	65	53	16	Télécharger Fiche tech.	Télécharger CAD
13794013	40 x 1 1/4"	32	174	80	74	96	22	85	67	16	Télécharger Fiche tech.	Télécharger CAD
13795015	50 x 1 1/2"	40	194	96	86	110	22	90	82	16	Télécharger Fiche tech.	Télécharger CAD
13796320	63 x 2"	50	230	118	106	129	26	109	95	16	Télécharger Fiche tech.	Télécharger CAD

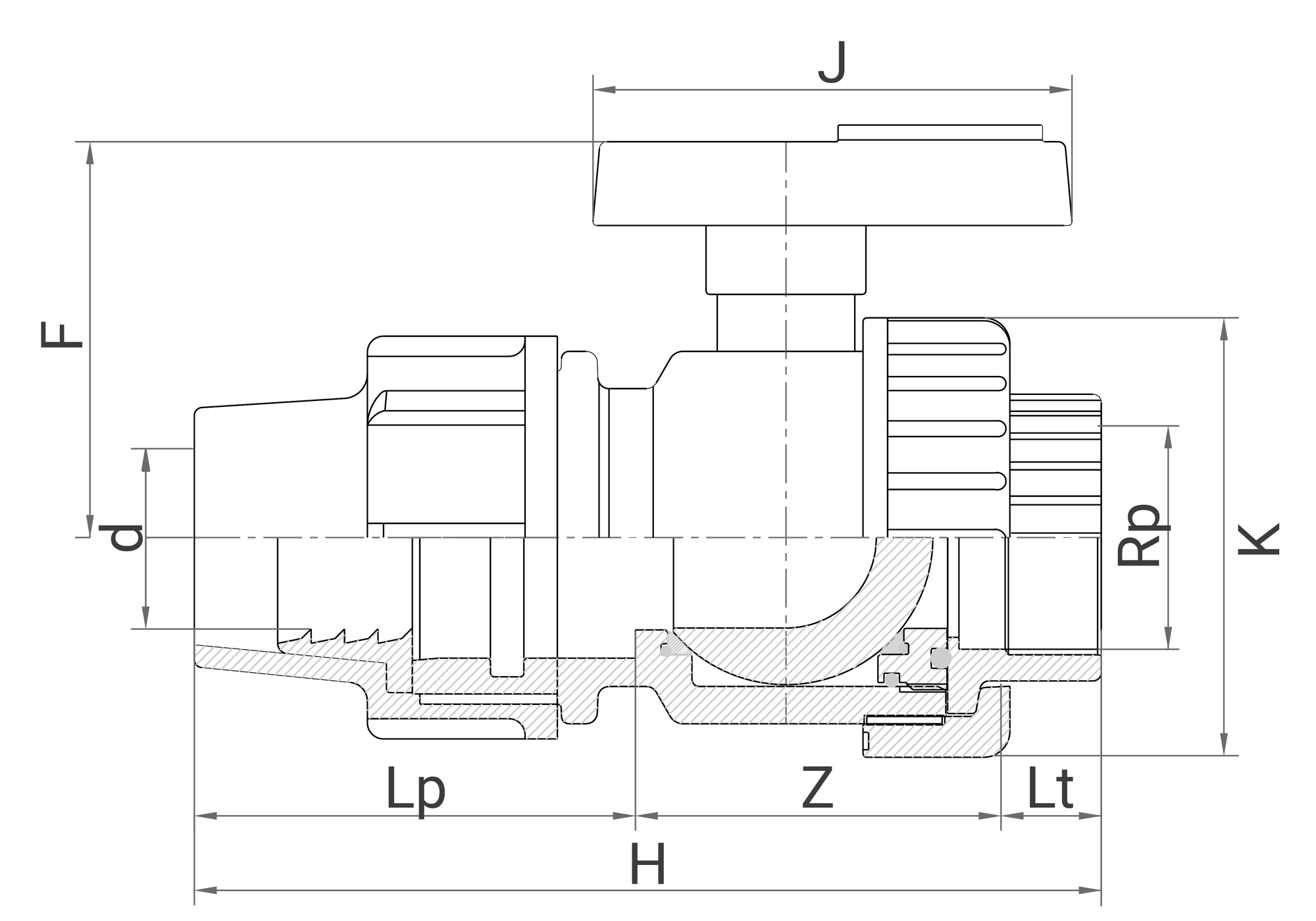

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Ruban PTFE (Téflon)

Ressources

Fiche technique - Vanne simple union - Compression x taraudée ISO 7-1 - 1379

(application/pdf, 217.32 ko)

Fiche de mise en oeuvre - Vanne simple union - Compression x taraudée ISO 7-1 - 1379

(application/pdf, 598.04 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
13792005	112	45	68	0,128	480	310	340	110	14,62
13792507	124	55	83	0,212	480	310	340	70	15,38
13793210	137	66	99	0,308	480	310	340	40	12,86
13794013	174	80	117	0,531	480	310	340	25	13,82
13795015	194	96	139	0,844	480	310	340	20	17,42
13796320	230	118	171	1,463	480	310	340	10	15,17
