Coude à 45° encliquetable Série 1

Code produit :
10060
Raccords encliquetables

Raccord à encliqueter à 45° pour systèmes de canalisations PEHD pression.
Permet l'assemblage à 45° de 2 tubes de diamètres égaux.
Compatible avec les tubes en PVC pression moyennant l'adaptation des bagues et écrous aux spécifications du PVC (kit 1091Q).
Disponible en PN16 (EAU) / PN10 (AIR) du d32 à 63 mm.

Télécharger le catalogue Fiche technique
Les produits
  • Compact et esthétique : Idéal pour les applications où l’espace est limité et l’apparence essentielle
  • Pose en aérien ou enterrée
  • Installation simple sans outil et sans serrage - Déverrouillable si besoin
  • Etanchéité indépendante du maintien sur le tube - Double bague de serrage
  • Ne nécessite pas de protection contre la corrosion
  • Homogénéité des matériaux de l'assemblage.
  • Effet piston négligeable grâce à l'ensemble double bague et écrou.

Domaines d'application

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Coude à 45° encliquetable Série 1
RéférencedEAIPN à 20°CFiche tech.CAD
1006032 32 58 67 54 16 Télécharger Fiche tech. Télécharger CAD
1006040 40 70 88 71 16 Télécharger Fiche tech. Télécharger CAD
1006050 50 85 100 79 16 Télécharger Fiche tech. Télécharger CAD
1006063 63 103 118 90 16 Télécharger Fiche tech. Télécharger CAD

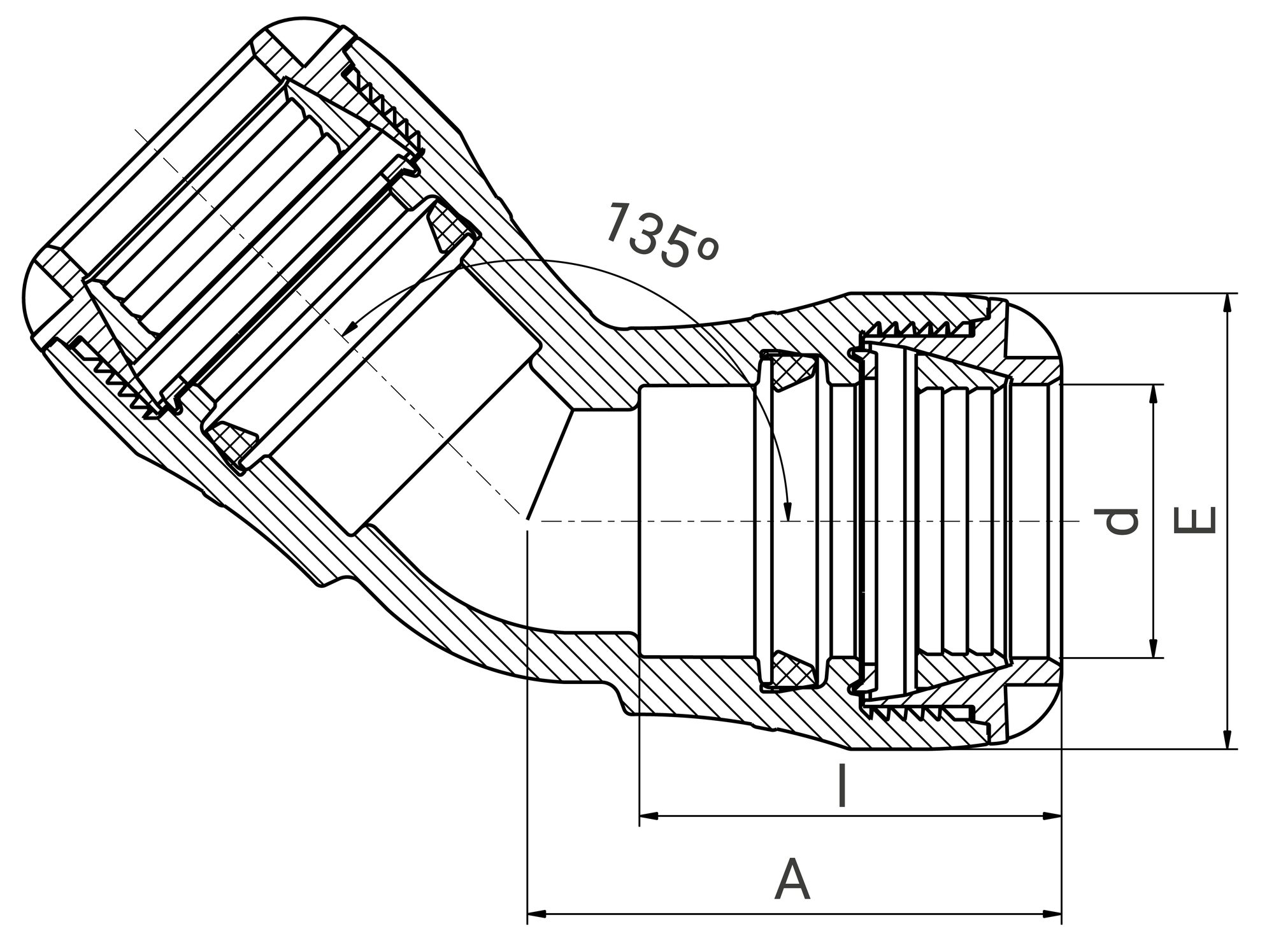

Schéma technique pour le produit :
schéma de la référence

Accessoires

Voir le produit
1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC
Voir le produit
35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

2 diamètres Voir le produit
1099

Clé pour raccords Série 1
Voir le produit
796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Coude à 45° - 10060
(application/pdf, 186.21 ko)
Fiche de mise en oeuvre - Coude à 45° - 10060
(application/pdf, 1078.67 ko)
Attestation de Conformité Sanitaire (ACS) - Coude à 45° - 10060
(application/pdf, 612.76 ko)

Informations logistiques

Pièce Sachet Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Poids (kg) Qté Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
1006032 135 95 60 0,14 0,7 5 570 490 330 150 22,4
1006040 175 120 70 0,26 - - 570 490 330 80 22,2
1006050 200 140 85 0,43 - - 570 490 330 50 22,9
1006063 235 170 105 0,72 - - 570 490 330 25 19,4
