Coude à 45° encliquetable Série 1 - Dérivation filetée - Filet conique - ISO 7-1
Code produit : 10450
Raccords taraudés-filetés
Adaptateur à encliqueter coudé à 45° - Fileté polypropylène ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage à 45° d'un tube en PEHD avec un accessoire de réseau taraudé cylindrique selon ISO 7-1, de préférence en matériau plastique (type PP, PVC, PARV…).
Disponible en PN 16 en d32x1'' et d40x1 1/4''.
Les produits
- Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
- Pose en aérien ou enterrée
- Installation simple sans outil - Déverrouillable si besoin
- Etanchéité indépendante du maintien sur le tube
- Double bague de serrage
- Ne nécessite pas de protection contre la corrosion
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x R | E | A | A1 | l | l1 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 104503210 | 32 x 1" | 58 | 76 | 35 | 54 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 104504013 | 40 x 1 1/4" | 70 | 96 | 40 | 70 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |

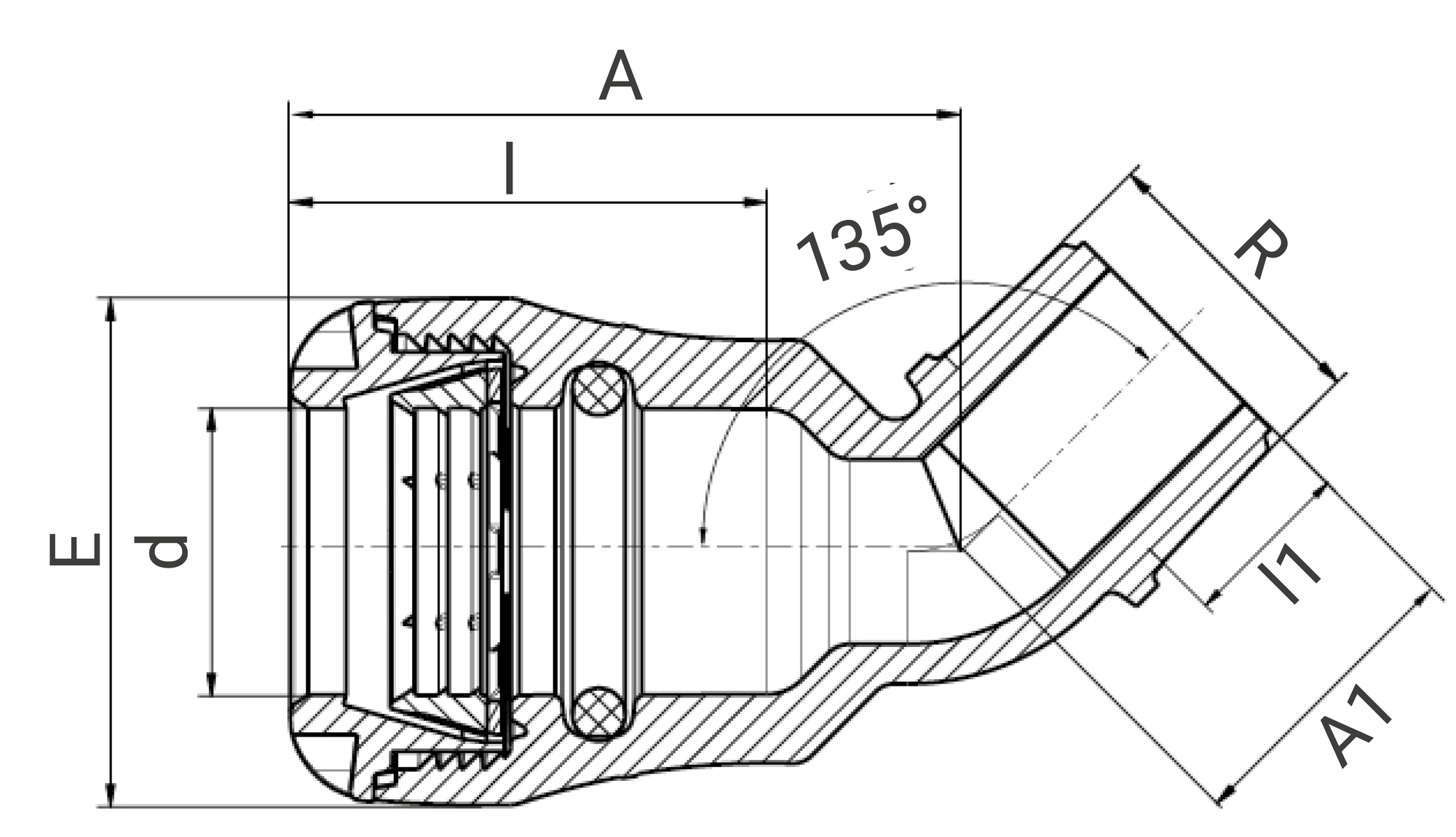

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Coude à 45° - Dérivation filetée - Filet conique - ISO 7-1 - 10450
(application/pdf, 177.42 ko)Fiche de mise en oeuvre - Coude à 45° - Dérivation filetée - Filet conique - ISO 7-1 - 10450
(application/pdf, 1078.67 ko)Attestation de Conformité Sanitaire (ACS) - Coude à 45° - Dérivation filetée - Filet conique - ISO 7-1 - 10450
(application/pdf, 612.76 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 104503210 | 60 | 70 | 115 | 0,09 | 0,45 | 5 | 570 | 490 | 330 | 180 | 17,6 |
| 104504013 | 70 | 80 | 140 | 0,16 | - | - | 570 | 490 | 330 | 120 | 20,6 |
