Coude à 90° encliquetable Série 1 - Dérivation filetée laiton - Filet conique - ISO 7-1

Code produit :

10770

Raccords taraudés-filetés

Adaptateur à encliqueter coudé à 90° - Fileté laiton ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage à 90° d'un tube en PEHD avec un accessoire de réseau taraudé selon ISO 7-1, tous matériaux.
Disponible en PN16 du d32x3/4'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Laiton - Alliage CW617N. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Coude à 90° encliquetable Série 1 - Dérivation filetée laiton - Filet conique - ISO 7-1
Référence	d x R	E	A	A1	I	I2	PN à 20°C	Fiche tech.	CAD
107703207	32 x 3/4"	58	81	80	54	15,5	16	Télécharger Fiche tech.	Télécharger CAD
107703210	32 x 1"	58	81	82	54	17,5	16	Télécharger Fiche tech.	Télécharger CAD
107703213	32 x 1 1/4"	58	81	83	54	20	16	Télécharger Fiche tech.	Télécharger CAD
107703215	32 x 1 1/2"	58	81	83	54	20	16	Télécharger Fiche tech.	Télécharger CAD
107704010	40 x 1"	70	104	59	71	19	16	Télécharger Fiche tech.	Télécharger CAD
107704013	40 x 1 1/4"	70	104	68	71	21	16	Télécharger Fiche tech.	Télécharger CAD
107704015	40 x 1 1/2"	70	104	73	71	21	16	Télécharger Fiche tech.	Télécharger CAD
107705010	50 x 1"	85	116	62	79	19	16	Télécharger Fiche tech.	Télécharger CAD
107705013	50 x 1 1/4"	85	116	68	79	21	16	Télécharger Fiche tech.	Télécharger CAD
107705015	50 x 1 1/2"	85	116	73	79	21	16	Télécharger Fiche tech.	Télécharger CAD
107705020	50 x 2"	85	116	85	79	26	16	Télécharger Fiche tech.	Télécharger CAD
107706313	63 x 1 1/4"	103	134	74	90	21	16	Télécharger Fiche tech.	Télécharger CAD
107706315	63 x 1 1/2"	103	134	74	90	21	16	Télécharger Fiche tech.	Télécharger CAD
107706320	63 x 2"	103	134	85	90	26	16	Télécharger Fiche tech.	Télécharger CAD

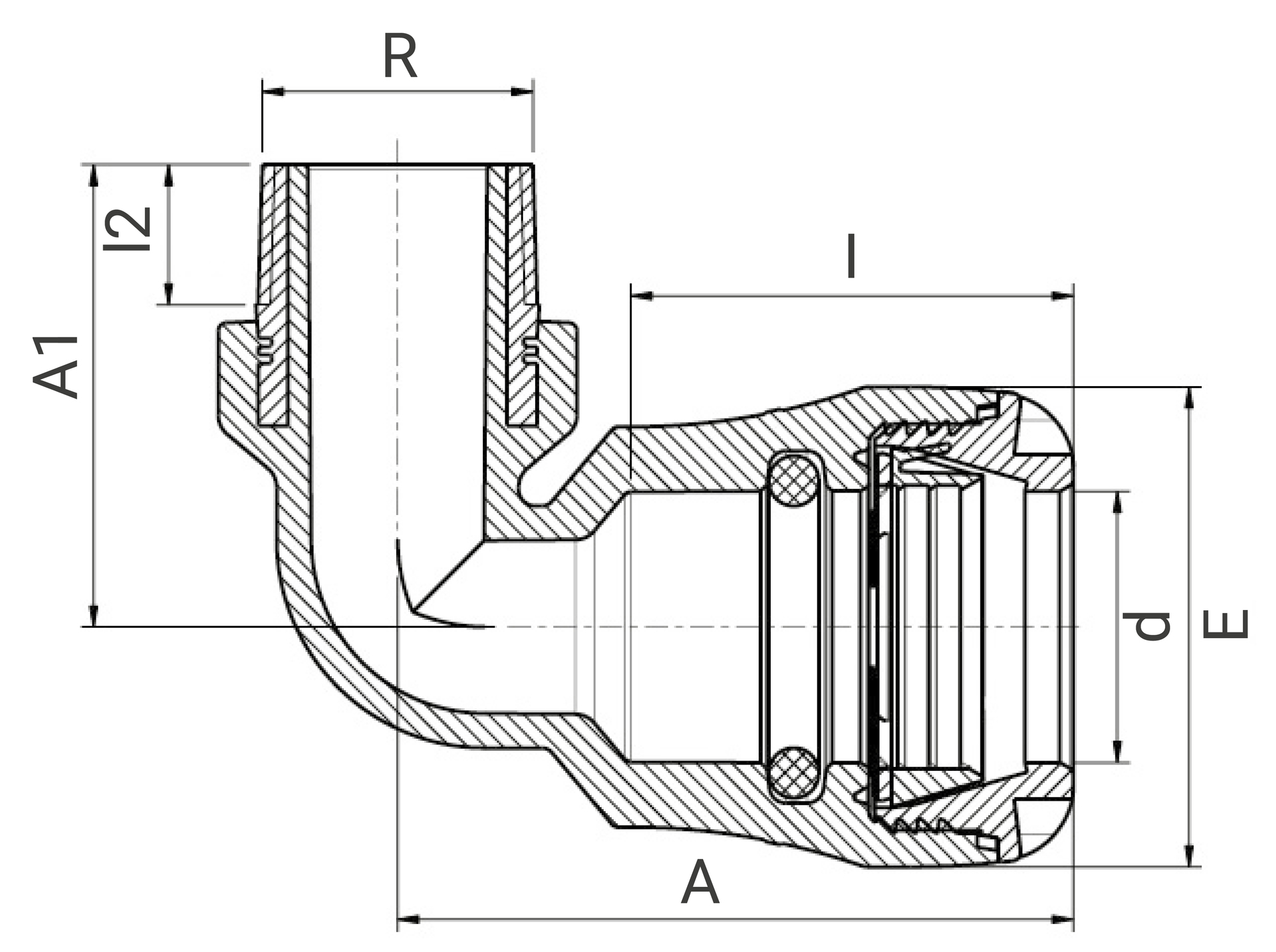

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Coude à 90° - Dérivation filetée laiton - Filet conique - ISO 7-1 - 10770

(application/pdf, 277.15 ko)

Fiche de mise en oeuvre - Coude à 90° - Dérivation filetée laiton - Filet conique - ISO 7-1 - 10770

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Coude à 90° - Dérivation filetée laiton - Filet conique - ISO 7-1 - 10770

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
107703207	100	110	60	0,24	1,2	5	570	490	330	110	27,8
107703210	100	115	60	0,17	0,85	5	570	490	330	160	28,6
107703213	105	115	60	0,29	1,45	5	570	490	330	95	28,95
107703215	110	115	60	0,3	1,5	5	570	490	330	90	28,4
107704010	135	120	70	0,24	-	-	570	490	330	90	23
107704013	135	120	70	0,3	-	-	570	490	330	84	26,6
107704015	135	120	70	0,34	-	-	570	490	330	85	30,3
107705010	145	130	85	0,34	-	-	570	490	330	70	25,2
107705013	145	130	85	0,38	-	-	570	490	330	70	28
107705015	145	130	85	0,43	-	-	570	490	330	59	26,77
107705020	150	130	85	0,54	-	-	570	490	330	50	28,4
107706313	180	140	105	0,56	-	-	570	490	330	40	23,8
107706315	180	140	105	0,59	-	-	570	490	330	40	25
107706320	180	140	105	0,73	-	-	570	490	330	35	26,95
