Manchon encliquetable Série 1 - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228
Code produit : 1073F
Raccords taraudés-filetés
Adaptateur à encliqueter droit - Ecrou prisonnier en laiton.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau fileté ISO 228, tous matériaux.
Adapté à l'environnement compteur.
Disponible en PN 16 du d20x3/4'' à d63x2''.
Les produits
- Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
- Pose en aérien ou enterrée
- Installation simple sans outil - Déverrouillable si besoin
- Etanchéité indépendante du maintien sur le tube
- Double bague de serrage
- Ne nécessite pas de protection contre la corrosion
- L' écrou prisonnier facilite le démontage pour la maintenance ou la réparation
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Ecrou prisonnier : laiton - Alliage CW617N.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x G | H | E | E1 | l | l1 | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|---|
| 1073F2007 | 20 x 3/4" | 109 | 41 | 32 | 45 | 15 | 16 | Télécharger Fiche tech. |
| 1073F2507 | 25 x 3/4" | 113 | 47 | 32 | 48 | 15 | 16 | Télécharger Fiche tech. |
| 1073F2510 | 25 x 1" | 116 | 47 | 40 | 48 | 17 | 16 | Télécharger Fiche tech. |
| 1073F3210 | 32 x 1" | 121 | 58 | 40 | 54 | 17 | 16 | Télécharger Fiche tech. |
| 1073F3213 | 32 x 1 1/4" | 133 | 58 | 49 | 70 | 17 | 16 | Télécharger Fiche tech. |
| 1073F4013 | 40 x 1 1/4" | 151 | 64 | 49 | 70 | 17 | 16 | Télécharger Fiche tech. |
| 1073F4015 | 40 x 1 1/2" | 156 | 64 | 54 | 70 | 19 | 16 | Télécharger Fiche tech. |
| 1073F5015 | 50 x 1 1/2" | 165 | 85 | 54 | 78 | 19 | 16 | Télécharger Fiche tech. |
| 1073F5020 | 50 x 2" | 176 | 85 | 68 | 78 | 21 | 16 | Télécharger Fiche tech. |
| 1073F6320 | 63 x 2" | 191 | 103 | 68 | 90 | 21 | 16 | Télécharger Fiche tech. |
Fourni avec joint.

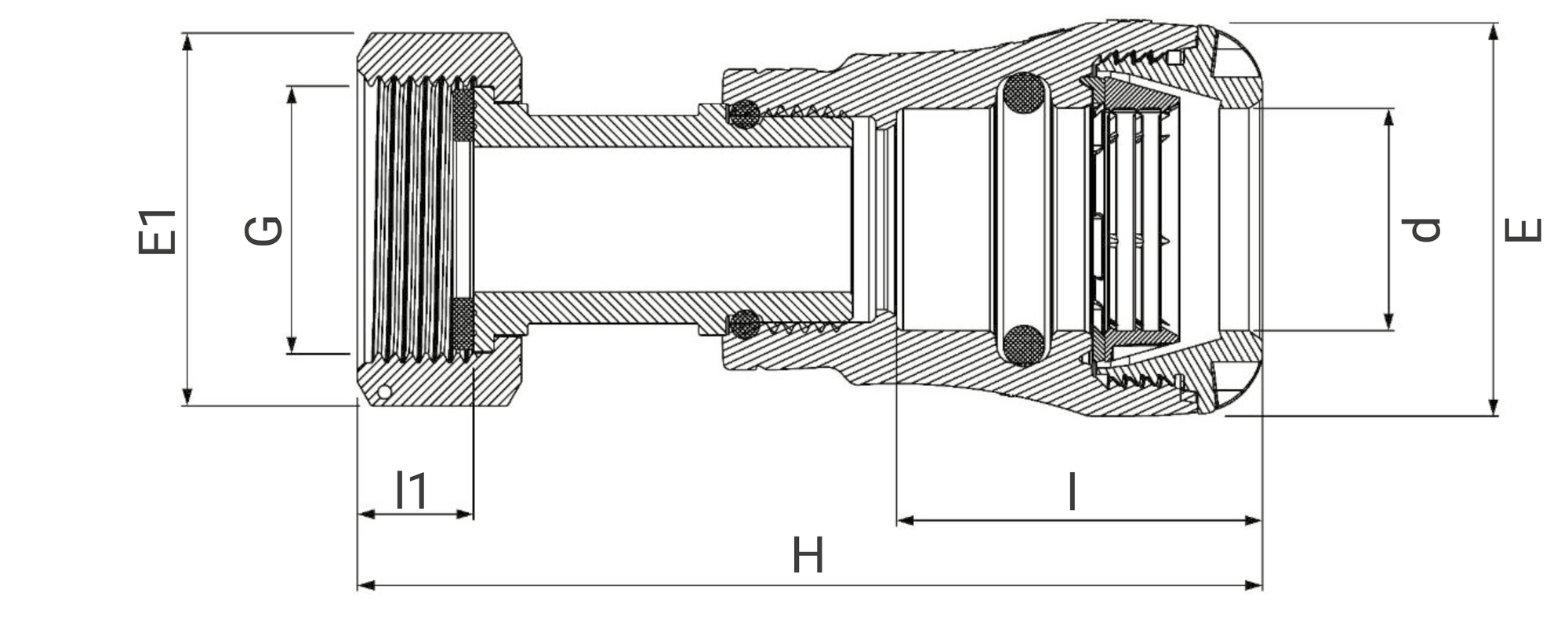

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Manchon - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228 - 1073F
(application/pdf, 294.79 ko)Fiche de mise en oeuvre - Manchon - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228 - 1073F
(application/pdf, 1078.67 ko)Attestation de Conformité Sanitaire (ACS) - Manchon - Écrou prisonnier laiton - Portée plate - Filet cylindrique - ISO 228 - 1073F
(application/pdf, 612.76 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 1073F2007 | 109 | 41 | 41 | 0,18 | 570 | 490 | 330 | 141 | 26,78 |
| 1073F2507 | 113 | 47 | 47 | 0,19 | 570 | 490 | 330 | 134 | 26,86 |
| 1073F2510 | 116 | 47 | 47 | 0,28 | 570 | 490 | 330 | 88 | 26,04 |
| 1073F3210 | 121 | 58 | 58 | 0,31 | 570 | 490 | 330 | 80 | 26,2 |
| 1073F3213 | 133 | 58 | 58 | 0,45 | 570 | 490 | 330 | 55 | 26,15 |
| 1073F4013 | 151 | 64 | 64 | 0,52 | 570 | 490 | 330 | 45 | 24,8 |
| 1073F4015 | 156 | 64 | 64 | 0,64 | 570 | 490 | 330 | 40 | 27 |
| 1073F5015 | 165 | 85 | 85 | 0,72 | 570 | 490 | 330 | 35 | 26,6 |
| 1073F5020 | 176 | 85 | 85 | 1,05 | 570 | 490 | 330 | 20 | 22,4 |
| 1073F6320 | 191 | 103 | 103 | 1,2 | 570 | 490 | 330 | 20 | 25,4 |
