Manchon encliquetable Série 1 réduit

Code produit :

10110

Raccords encliquetables

Raccord à encliqueter réduit pour systèmes de canalisations PEHD pression.
Permet l'assemblage de 2 tubes de diamètres différents.
Compatible avec les tubes en PVC pression moyennant l'adaptation des bagues et écrous aux spécifications du PVC (kit 1091Q).
Disponible en PN16 (EAU) / PN10 (AIR) du d25x20 à 63x50 mm

Télécharger le catalogue Fiche technique

Compact et esthétique : Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil et sans serrage - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube - Double bague de serrage
Ne nécessite pas de protection contre la corrosion
Homogénéité des matériaux de l'assemblage.
Effet piston négligeable grâce à l'ensemble double bague et écrou.

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Manchon encliquetable Série 1 réduit
Référence	d x d1	H	E	E1	I	I1	PN à 20°C	Fiche tech.	CAD
101102520	25 x 20	100	47	41	48	45	16	Télécharger Fiche tech.	Télécharger CAD
101103220	32 x 20	106	58	41	54	45	16	Télécharger Fiche tech.	Télécharger CAD
101103225	32 x 25	110	58	47	54	48	16	Télécharger Fiche tech.	Télécharger CAD
101104025	40 x 25	137	70	58	71	51	16	Télécharger Fiche tech.	Télécharger CAD
101104032	40 x 32	139	70	58	71	55	16	Télécharger Fiche tech.	Télécharger CAD
101105025	50 x 25	151	85	47	79	51	16	Télécharger Fiche tech.	Télécharger CAD
101105032	50 x 32	152	85	58	79	55	16	Télécharger Fiche tech.	Télécharger CAD
101105040	50 x 40	165	85	58	77	53	16	Télécharger Fiche tech.	Télécharger CAD
101106332	63 x 32	172	103	58	91	55	16	Télécharger Fiche tech.	Télécharger CAD
101106340	63 x 40	183	103	70	91	71	16	Télécharger Fiche tech.	Télécharger CAD
101106350	63 x 50	187	103	85	91	81	16	Télécharger Fiche tech.	Télécharger CAD

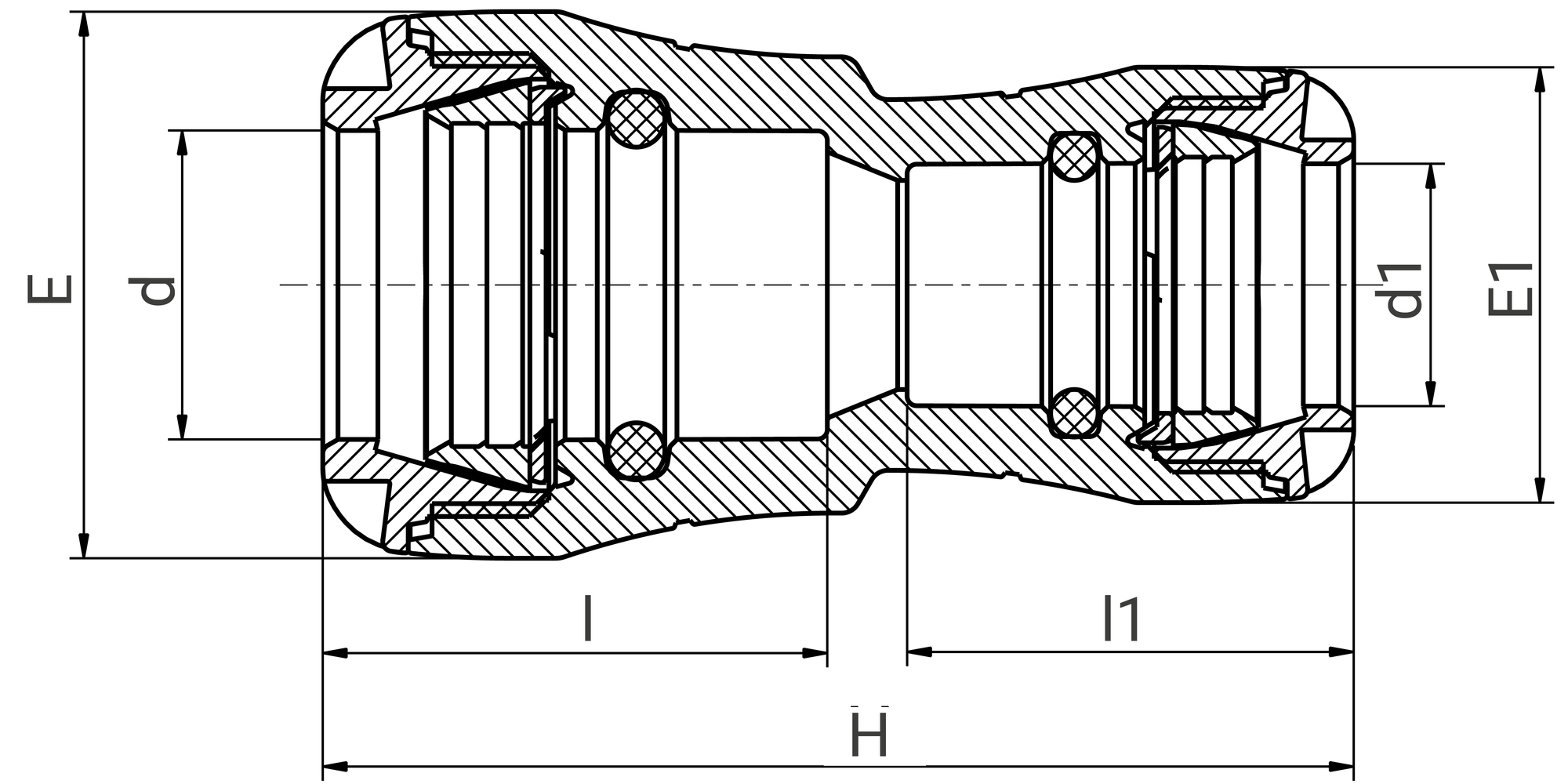

Schéma technique pour le produit :
