Raccord mâle encliquetable Série 1 - Filetage laiton - Filet conique - ISO 7-1

Code produit :

10720

Raccords taraudés-filetés

Adaptateur à encliqueter droit - Fileté laiton ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau taraudé selon ISO7-1, tous matériaux. Disponible en PN 16 du d20x1/2'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Laiton - Alliage CW617N. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord mâle encliquetable Série 1 - Filetage laiton - Filet conique - ISO 7-1
Référence	d x R	H	E	I	I2	PN à 20°C	Fiche tech.	CAD
107202005	20 x 1/2"	76	41	45	13	16	Télécharger Fiche tech.	Télécharger CAD
107202007	20 x 3/4"	77	41	45	15	16	Télécharger Fiche tech.	Télécharger CAD
107202505	25 x 1/2"	79	47	48	13	16	Télécharger Fiche tech.	Télécharger CAD
107202507	25 x 3/4"	80	47	48	15	16	Télécharger Fiche tech.	Télécharger CAD
107202510	25 x 1"	85	47	48	17	16	Télécharger Fiche tech.	Télécharger CAD
107203207	32 x 3/4"	88	58	55	15	16	Télécharger Fiche tech.	Télécharger CAD
107203210	32 x 1"	92	58	55	17	16	Télécharger Fiche tech.	Télécharger CAD
107203213	32 x 1 1/4"	100	58	55	19	16	Télécharger Fiche tech.	Télécharger CAD
107203215	32 x 1 1/2"	101	58	55	19	16	Télécharger Fiche tech.	Télécharger CAD
107204010	40 x 1"	110	70	73	17	16	Télécharger Fiche tech.	Télécharger CAD
107204013	40 x 1 1/4"	113	70	73	19	16	Télécharger Fiche tech.	Télécharger CAD
107204015	40 x 1 1/2"	113	70	73	19	16	Télécharger Fiche tech.	Télécharger CAD
107205010	50 x 1"	127	85	81	17	16	Télécharger Fiche tech.	Télécharger CAD
107205013	50 x 1 1/4"	127	85	81	19	16	Télécharger Fiche tech.	Télécharger CAD
107205015	50 x 1 1/2"	120	85	81	19	16	Télécharger Fiche tech.	Télécharger CAD
107205020	50 x 2"	127	85	81	23	16	Télécharger Fiche tech.	Télécharger CAD
107206315	63 x 1 1/2"	132	103	92	19	16	Télécharger Fiche tech.	Télécharger CAD
107206320	63 x 2"	139	103	92	23	16	Télécharger Fiche tech.	Télécharger CAD

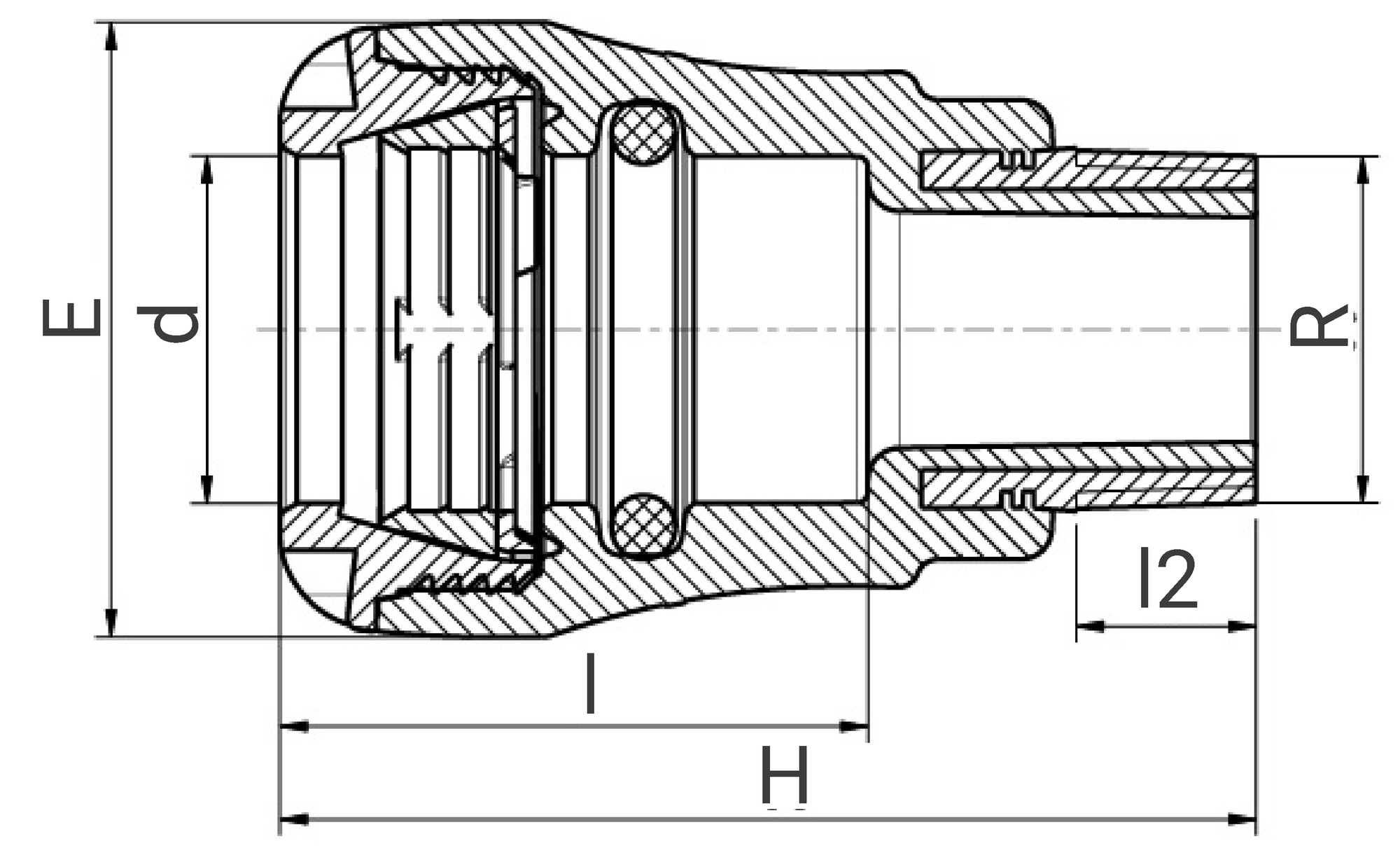

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Raccord mâle - Filetage laiton - Filet conique - ISO 7-1 - 10720

(application/pdf, 253.51 ko)

Fiche de mise en oeuvre - Raccord mâle - Filetage laiton - Filet conique - ISO 7-1 - 10720

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Raccord mâle - Filetage laiton - Filet conique - ISO 7-1 - 10720

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
107202005	80	45	45	0,07	0,7	10	570	490	330	370	27,3
107202007	80	45	45	0,08	0,8	10	570	490	330	340	28,6
107202505	80	50	50	0,08	0,8	10	570	490	330	300	25,4
107202507	85	50	50	0,09	0,9	10	570	490	330	282	26,78
107202510	90	50	50	0,13	1,3	10	570	490	330	220	30
107203207	90	60	60	0,12	0,6	5	570	490	330	200	25,4
107203210	95	60	60	0,15	0,75	5	570	490	330	160	25,4
107203213	105	60	60	0,2	1	5	570	490	330	125	26,4
107203215	105	60	60	0,24	1,2	5	570	490	330	130	32,6
107204010	115	70	70	0,22	-	-	570	490	330	117	27,14
107204013	115	70	70	0,26	-	-	570	490	330	110	30
107204015	115	70	70	0,29	-	-	570	490	330	88	26,92
107205010	130	85	85	0,3	-	-	570	490	330	90	28,4
107205013	130	85	85	0,34	-	-	570	490	330	80	28,6
107205015	130	85	85	0,37	-	-	570	490	330	70	27,3
107205020	130	85	85	0,45	-	-	570	490	330	55	26,15
107206315	135	105	105	0,5	-	-	570	490	330	50	26,4
107206320	140	105	105	0,58	-	-	570	490	330	45	27,5
