Raccord mâle encliquetable Série 1 - Filet conique - ISO 7-1

Code produit :

10020

Raccords taraudés-filetés

Adaptateur à encliqueter droit - Fileté PP ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau taraudé selon ISO7-1, de préférence en matériau plastique (type PP, PVC, PARV…).
Disponible en PN16 du d20x1/2'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord mâle encliquetable Série 1 - Filet conique - ISO 7-1
Référence	d x R	H	E	I	I2	PN à 20°C	Fiche tech.	CAD
100202005	20 x 1/2"	70	41	45	16	16	Télécharger Fiche tech.	Télécharger CAD
100202007	20 x 3/4"	71	41	45	17	16	Télécharger Fiche tech.	Télécharger CAD
100202505	25 x 1/2"	70	47	48	16	16	Télécharger Fiche tech.	Télécharger CAD
100202507	25 x 3/4"	76	47	48	17	16	Télécharger Fiche tech.	Télécharger CAD
100202510	25 x 1"	78	47	48	19	16	Télécharger Fiche tech.	Télécharger CAD
100203207	32 x 3/4"	82	58	55	17	16	Télécharger Fiche tech.	Télécharger CAD
100203210	32 x 1"	84	58	55	19	16	Télécharger Fiche tech.	Télécharger CAD
100203213	32 x 1 1/4"	86	58	55	21	16	Télécharger Fiche tech.	Télécharger CAD
100203215	32 x 1 1/2"	86	58	55	21	16	Télécharger Fiche tech.	Télécharger CAD
100203220	32 x 2"	97	58	55	25	16	Télécharger Fiche tech.	Télécharger CAD
100204010	40 x 1"	104	70	73	19	16	Télécharger Fiche tech.	Télécharger CAD
100204013	40 x 1 1/4"	106	70	73	21	16	Télécharger Fiche tech.	Télécharger CAD
100204015	40 x 1 1/2"	106	70	73	21	16	Télécharger Fiche tech.	Télécharger CAD
100204020	40 x 2"	110	70	73	25	16	Télécharger Fiche tech.	Télécharger CAD
100205010	50 x 1"	125	85	78	19	16	Télécharger Fiche tech.	Télécharger CAD
100205013	50 x 1 1/4"	122	85	78	21	16	Télécharger Fiche tech.	Télécharger CAD
100205015	50 x 1 1/2"	114	85	81	21	16	Télécharger Fiche tech.	Télécharger CAD
100205020	50 x 2"	118	85	81	25	16	Télécharger Fiche tech.	Télécharger CAD
100206315	63 x 1 1/2"	125	103	92	19	16	Télécharger Fiche tech.	Télécharger CAD
100206320	63 x 2"	129	103	92	25	16	Télécharger Fiche tech.	Télécharger CAD

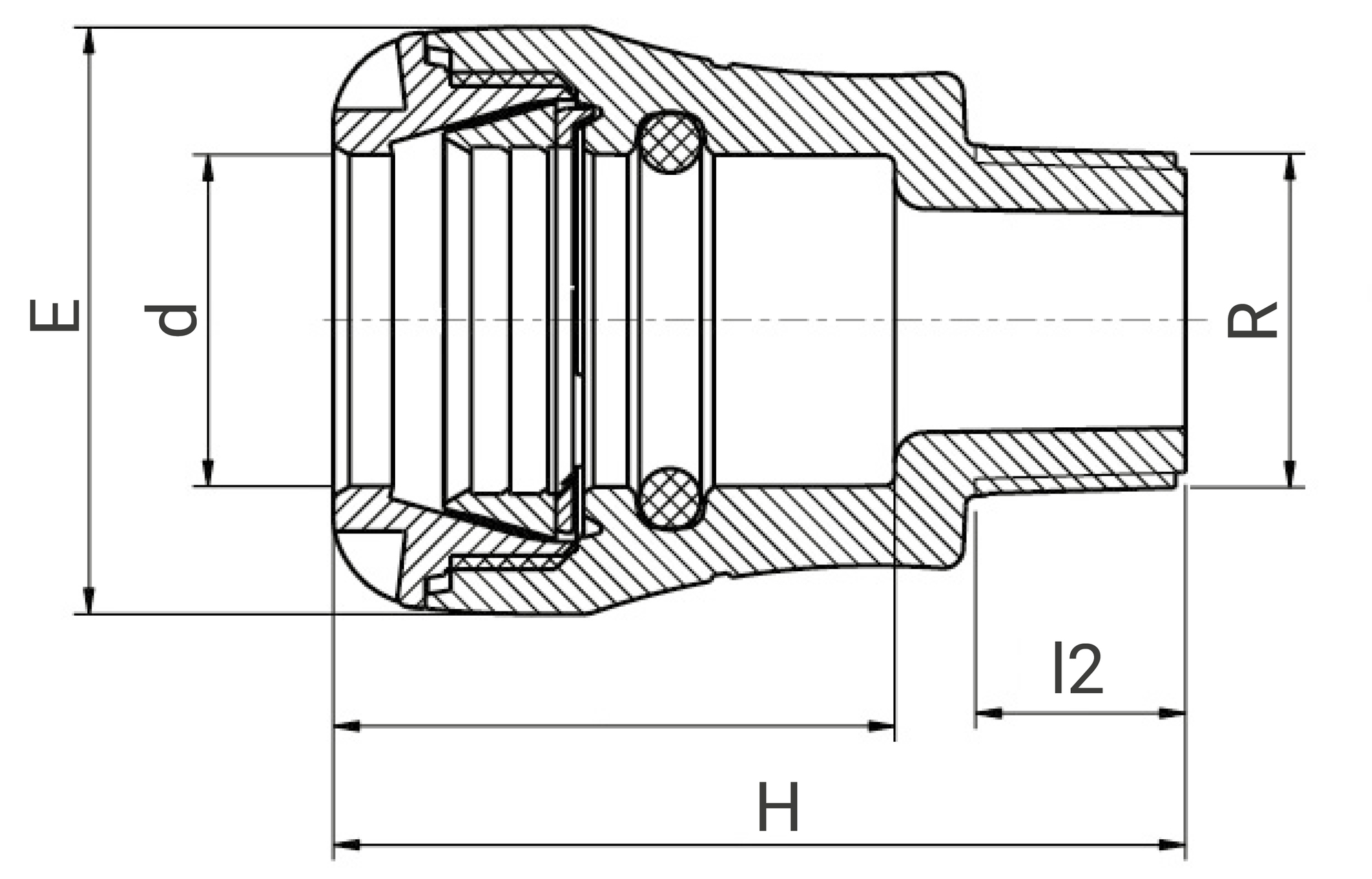

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Raccord mâle - Filet conique - ISO 7-1 - 10020

(application/pdf, 254.46 ko)

Fiche de mise en oeuvre - Raccord mâle - Filet conique - ISO 7-1 - 10020

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Raccord mâle - Filet conique - ISO 7-1 - 10020

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
100202005	75	45	45	0,04	0,4	10	570	490	330	500	21,4
100202007	75	45	45	0,04	0,4	10	570	490	330	600	25,4
100202505	80	50	50	0,05	0,5	10	570	490	330	400	21,4
100202507	80	50	50	0,05	0,5	10	570	490	330	400	21,4
100202510	80	50	50	0,05	0,5	10	570	490	330	350	18,9
100203207	85	60	60	0,08	0,4	5	570	490	330	280	23,8
100203210	85	60	60	0,08	0,4	5	570	490	330	280	23,8
100203213	90	60	60	0,09	0,45	5	570	490	330	250	23,9
100203215	90	60	60	0,08	0,4	5	570	490	330	240	20,6
100203220	100	60	60	0,14	0,7	5	570	490	330	160	23,8
100204010	105	70	70	0,15	-	-	570	490	330	160	25,4
100204013	110	70	70	0,15	-	-	570	490	330	135	21,65
100204015	110	70	70	0,15	-	-	570	490	330	130	20,9
100204020	115	70	70	0,16	-	-	570	490	330	130	22,2
100205010	130	85	85	0,24	-	-	570	490	330	100	25,4
100205013	130	85	85	0,23	-	-	570	490	330	100	24,4
100205015	130	85	85	0,23	-	-	570	490	330	100	24,4
100205020	130	85	85	0,23	-	-	570	490	330	90	22,1
100206315	130	105	105	0,37	-	-	570	490	330	50	19,9
100206320	130	105	105	0,36	-	-	570	490	330	50	19,4
