Raccord mâle encliquetable Série 1 - Filetage laiton - Portée plate - Filet cylindrique - ISO 228

Code produit :

1072G

Raccords taraudés-filetés

Adaptateur à encliqueter droit - Fileté laiton ISO 228.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau taraudé selon ISO 228, tous matériaux.
Adapté à l'environnement compteur.
Disponible en PN 16 du d20x1/2'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion
Etanchéité sur le fond par joint plat. Pas besoin de téflon

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord mâle encliquetable Série 1 - Filetage laiton - Portée plate - Filet cylindrique - ISO 228
Référence	d x G	H	E	l	l2	PN à 20°C	Fiche tech.	CAD
1072G2005	20 x 1/2"	76	41	45	13	16	Télécharger Fiche tech.	Télécharger CAD
1072G2007	20 x 3/4"	77	41	45	15	16	Télécharger Fiche tech.	Télécharger CAD
1072G2505	25 x 1/2"	79	47	48	13	16	Télécharger Fiche tech.	Télécharger CAD
1072G2507	25 x 3/4"	80	47	48	15	16	Télécharger Fiche tech.	Télécharger CAD
1072G2510	25 x 1"	85	47	48	17	16	Télécharger Fiche tech.	Télécharger CAD
1072G3210	32 x 1"	92	58	55	17	16	Télécharger Fiche tech.	Télécharger CAD
1072G3213	32 x 1 1/4"	100	58	55	19	16	Télécharger Fiche tech.	Télécharger CAD
1072G4013	40 x 1 1/4"	110	70	73	19	16	Télécharger Fiche tech.	Télécharger CAD
1072G4015	40 x 1 1/2"	113	70	73	19	16	Télécharger Fiche tech.	Télécharger CAD
1072G5015	50 x 1 1/2"	120	85	81	19	16	Télécharger Fiche tech.	Télécharger CAD
1072G5020	50 x 2"	127	85	81	23	16	Télécharger Fiche tech.	Télécharger CAD
1072G6320	63 x 2"	132	103	92	23	16	Télécharger Fiche tech.	Télécharger CAD

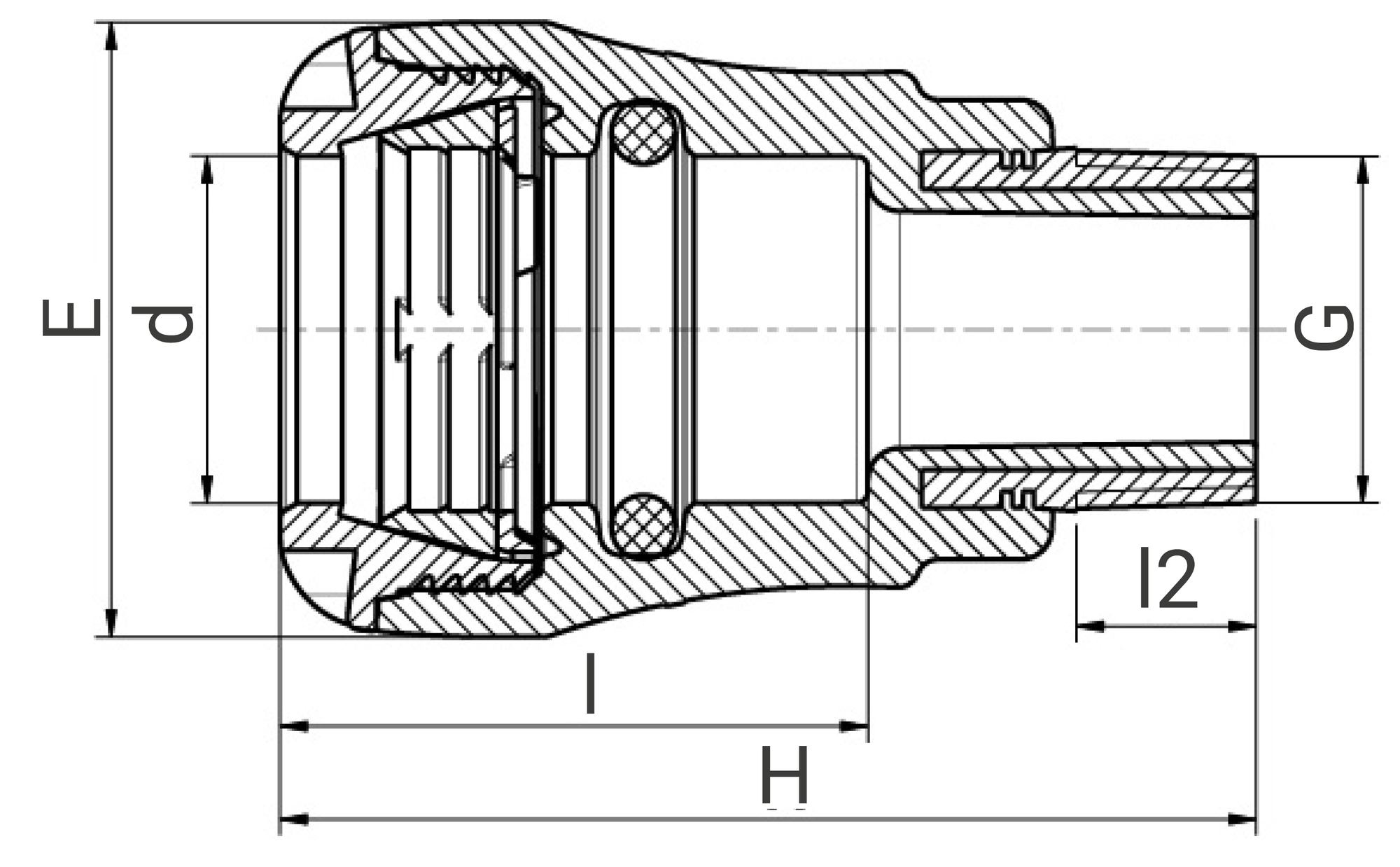

Schéma technique pour le produit :
