Raccord mâle encliquetable Série 1 - Filetage polyamide - Portée plate - Filet cylindrique - ISO 228
Code produit : 10N2G
Raccords taraudés-filetés
Adaptateur à encliqueter droit - Fileté polyamide ISO 228.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau taraudé selon ISO 228, tous matériaux.
Adapté à l'environnement compteur.
Disponible en PN 16 du d20x1/2'' à d63x2''.
Les produits
- Fabriqué en polyamide renforcé fibre de verre pour une durabilité incomparable
- Stabilité dimensionnelle : conserve sa forme et ses dimensions sous des conditions environnementales variables
- Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
- Pose en aérien ou enterrée
- Installation simple sans outil - Déverrouillable si besoin
- Etanchéité indépendante du maintien sur le tube
- Double bague de serrage
- Ne nécessite pas de protection contre la corrosion
- Etanchéité sur le fond par joint plat. Pas besoin de téflon
- Faible coefficient de frottement : garantit un filetage sans effort lorsqu'il est combiné avec des filetages d'autres matériaux. Réduit les risques de grippage ou de détérioration des filetages
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polyamide renforcé fibre de verre. Joints: NBR et EPDM.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Références et dimensions
| Référence | d x G | H | E | I | I2 | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|
| 10N2G2005 | 20 x 1/2" | 95 | 41 | 45 | 16 | 16 | Télécharger Fiche tech. |
| 10N2G2007 | 20 x 3/4" | 96 | 41 | 45 | 17 | 16 | Télécharger Fiche tech. |
| 10N2G2010 | 20 x 1" | 77 | 41 | 45 | 19 | 16 | Télécharger Fiche tech. |
| 10N2G2505 | 25 x 1/2" | 101 | 47 | 48 | 16 | 16 | Télécharger Fiche tech. |
| 10N2G2507 | 25 x 3/4" | 102 | 47 | 48 | 17 | 16 | Télécharger Fiche tech. |
| 10N2G2510 | 25 x 1" | 104 | 47 | 48 | 19 | 16 | Télécharger Fiche tech. |
| 10N2G3207 | 32 x 3/4" | 118 | 58 | 55 | 16 | 16 | Télécharger Fiche tech. |
| 10N2G3210 | 32 x 1" | 120 | 58 | 55 | 19 | 16 | Télécharger Fiche tech. |
| 10N2G3213 | 32 x 1 1/4" | 122 | 58 | 55 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G3215 | 32 x 1 1/2" | 122 | 58 | 55 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G4007 | 40 x 3/4" | 137 | 70 | 73 | 17 | 16 | Télécharger Fiche tech. |
| 10N2G4010 | 40 x 1" | 140 | 70 | 73 | 19 | 16 | Télécharger Fiche tech. |
| 10N2G4013 | 40 x 1 1/4" | 142 | 70 | 73 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G4015 | 40 x 1 1/2" | 142 | 70 | 73 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G5013 | 50 x 1 1/4" | 158 | 85 | 78 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G5015 | 50 x 1 1/2" | 158 | 85 | 78 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G5020 | 50 x 2" | 162 | 85 | 78 | 26 | 16 | Télécharger Fiche tech. |
| 10N2G6313 | 63 x 1 1/4" | 171 | 103 | 89 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G6315 | 63 x 1 1/2" | 171 | 103 | 89 | 22 | 16 | Télécharger Fiche tech. |
| 10N2G6320 | 63 x 2" | 175 | 103 | 92 | 26 | 16 | Télécharger Fiche tech. |

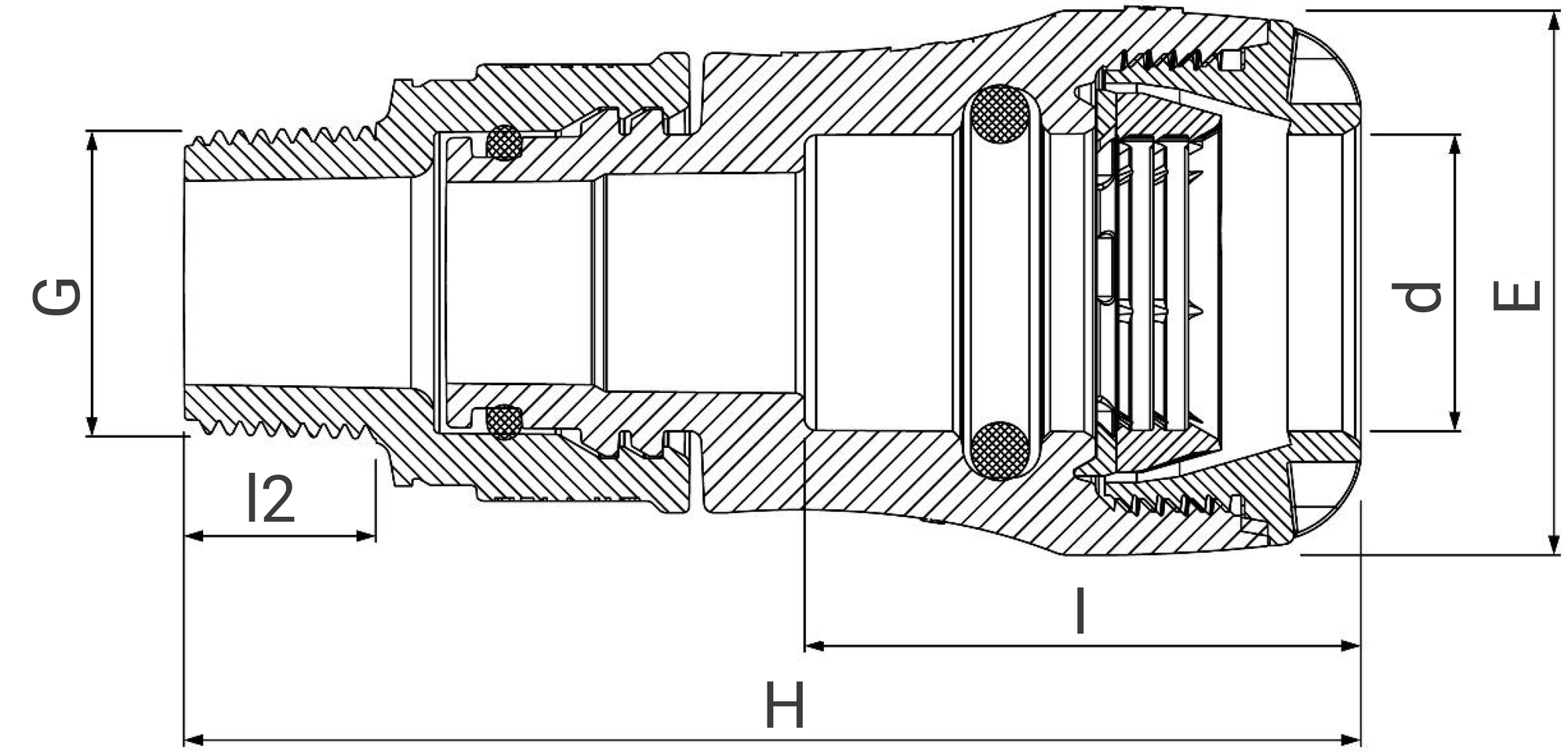

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | |||||
|---|---|---|---|---|---|---|
| Référence | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 10N2G2005 | 0,07 | 570 | 490 | 330 | 350 | 26,30 |
| 10N2G2007 | 0,08 | 570 | 490 | 330 | 300 | 25,40 |
| 10N2G2010 | 0,08 | 570 | 490 | 330 | 250 | 21,40 |
| 10N2G2505 | 0,17 | 570 | 490 | 330 | 145 | 25,60 |
| 10N2G2507 | - | 570 | 490 | 330 | - | - |
| 10N2G2510 | - | 570 | 490 | 330 | - | - |
| 10N2G3207 | - | 570 | 490 | 330 | - | - |
| 10N2G3210 | - | 570 | 490 | 330 | - | - |
| 10N2G3213 | - | 570 | 490 | 330 | - | - |
| 10N2G3215 | - | 570 | 490 | 330 | - | - |
| 10N2G4007 | - | 570 | 490 | 330 | - | - |
| 10N2G4010 | - | 570 | 490 | 330 | - | - |
| 10N2G4013 | - | 570 | 490 | 330 | - | - |
| 10N2G4015 | - | 570 | 490 | 330 | - | - |
| 10N2G5013 | - | 570 | 490 | 330 | - | - |
| 10N2G5015 | - | 570 | 490 | 330 | - | - |
| 10N2G5020 | - | 570 | 490 | 330 | - | - |
| 10N2G6313 | - | 570 | 490 | 330 | - | - |
| 10N2G6315 | - | 570 | 490 | 330 | - | - |
| 10N2G6320 | - | 570 | 490 | 330 | - | - |
