Té à 90° encliquetable Série 1

Code produit :
10040
Raccords encliquetables

Raccord à encliqueter en T - Dérivation à 90° pour systèmes de canalisations PEHD pression.
Permet l'assemblage de 3 tubes de diamètres égaux.
Compatible avec les tubes en PVC pression moyennant l'adaptation des bagues et écrous aux spécifications du PVC (kit 1091Q).
Réalisation d'antennes ou toute dérivation de réseau.
Disponible en PN16 (EAU) / PN10 (AIR) du d20 à 63 mm.

Télécharger le catalogue Fiche technique
Les produits
  • Compact et esthétique : Idéal pour les applications où l’espace est limité et l’apparence essentielle
  • Pose en aérien ou enterrée
  • Installation simple sans outil et sans serrage - Déverrouillable si besoin
  • Etanchéité indépendante du maintien sur le tube - Double bague de serrage
  • Ne nécessite pas de protection contre la corrosion
  • Homogénéité des matériaux de l'assemblage.
  • Effet piston négligeable grâce à l'ensemble double bague et écrou.

Domaines d'application

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Té à 90° encliquetable Série 1
RéférencedHEAIPN à 20°CFiche tech.CAD
1004020 20 123 41 71 45 16 Télécharger Fiche tech. Télécharger CAD
1004025 25 134 47 78 48 16 Télécharger Fiche tech. Télécharger CAD
1004032 32 152 58 84 54 16 Télécharger Fiche tech. Télécharger CAD
1004040 40 192 70 108 70 16 Télécharger Fiche tech. Télécharger CAD
1004050 50 214 85 124 78 16 Télécharger Fiche tech. Télécharger CAD
1004063 63 262 103 147 90 16 Télécharger Fiche tech. Télécharger CAD

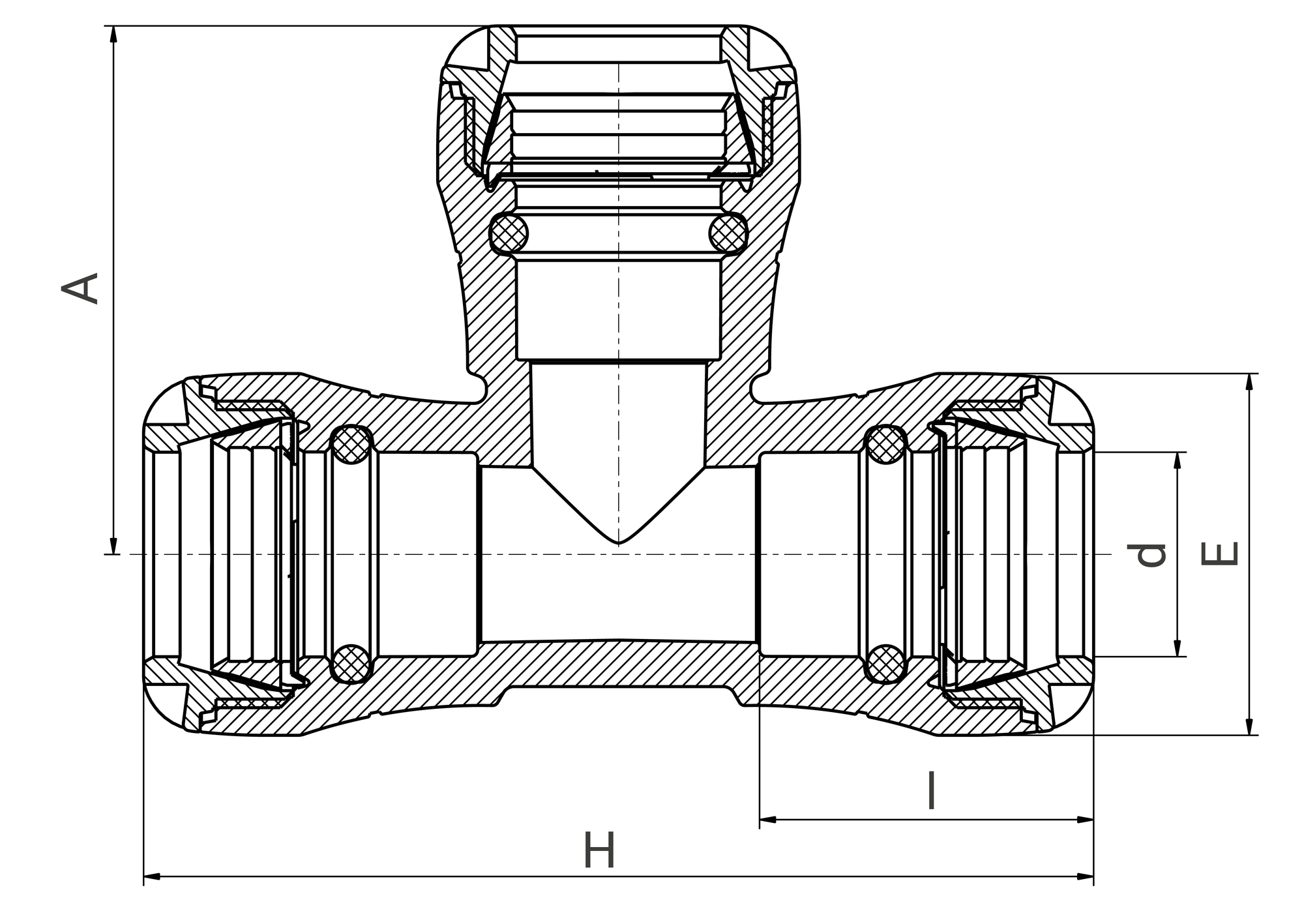

Schéma technique pour le produit :
schéma de la référence

Accessoires

Voir le produit
1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC
Voir le produit
35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

2 diamètres Voir le produit
1099

Clé pour raccords Série 1
Voir le produit
796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Té égal à 90° - 10040
(application/pdf, 184.66 ko)
Fiche de mise en oeuvre - Té égal à 90° - 10040
(application/pdf, 1078.67 ko)
Attestation de Conformité Sanitaire (ACS) - Té égal à 90° - 10040
(application/pdf, 612.76 ko)

Informations logistiques

Pièce Sachet Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Poids (kg) Qté Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
1004020 125 95 45 0,1 1 10 570 490 330 200 21,4
1004025 135 105 50 0,13 0,65 5 570 490 330 130 18,3
1004032 155 115 60 0,22 1,1 5 570 490 330 80 19
1004040 195 145 70 0,43 - - 570 490 330 50 22,9
1004050 215 170 85 0,65 - - 570 490 330 25 17,65
1004063 265 200 105 1,14 - - 570 490 330 18 21,92
