Té à 90° encliquetable Série 1 réduit
Code produit : 10340
Raccords encliquetables
Raccord à encliqueter en T - Dérivation réduite pour systèmes de canalisations PEHD pression.
Permet l'assemblage de 2 tubes de diamètres égaux (ligne principale) et d'un tube de diamètre réduit (Dérivation).
Compatible avec les tubes en PVC pression moyennant l'adaptation des bagues et écrous aux spécifications du PVC (kit 1091Q).
Réalisation d'antennes ou toute dérivation de réseau de diamètre réduit par rapport à la canalisation principale. Pose de purge ou ventouse.
Disponible en PN16 (EAU) / PN10 (AIR) - Ligne principale : d20 à 63 mm - Dérivation : d20 - 25 - 32 mm.
Les produits
- Compact et esthétique : Idéal pour les applications où l’espace est limité et l’apparence essentielle
- Pose en aérien ou enterrée
- Installation simple sans outil et sans serrage - Déverrouillable si besoin
- Etanchéité indépendante du maintien sur le tube - Double bague de serrage
- Ne nécessite pas de protection contre la corrosion
- Homogénéité des matériaux de l'assemblage.
- Effet piston négligeable grâce à l'ensemble double bague et écrou.
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x d1 x d | H | E | E1 | A | I | I1 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 103402520 | 25 x 20 x 25 | 134 | 47 | 41 | 73 | 48 | 46 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103403220 | 32 x 20 x 32 | 152 | 58 | 41 | 75 | 54 | 46 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103403225 | 32 x 25 x 32 | 152 | 58 | 47 | 81 | 54 | 49 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103404025 | 40 x 25 x 40 | 192 | 70 | 47 | 86 | 70 | 49 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103404032 | 40 x 32 x 40 | 192 | 70 | 58 | 93 | 70 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103405025 | 50 x 25 x 50 | 214 | 85 | 47 | 90 | 78 | 49 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103405032 | 50 x 32 x 50 | 214 | 85 | 58 | 98 | 78 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103406325 | 63 x 25 x 63 | 262 | 103 | 47 | 96 | 90 | 49 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 103406332 | 63 x 32 x 63 | 262 | 103 | 58 | 100 | 90 | 54 | 16 | Télécharger Fiche tech. | Télécharger CAD |

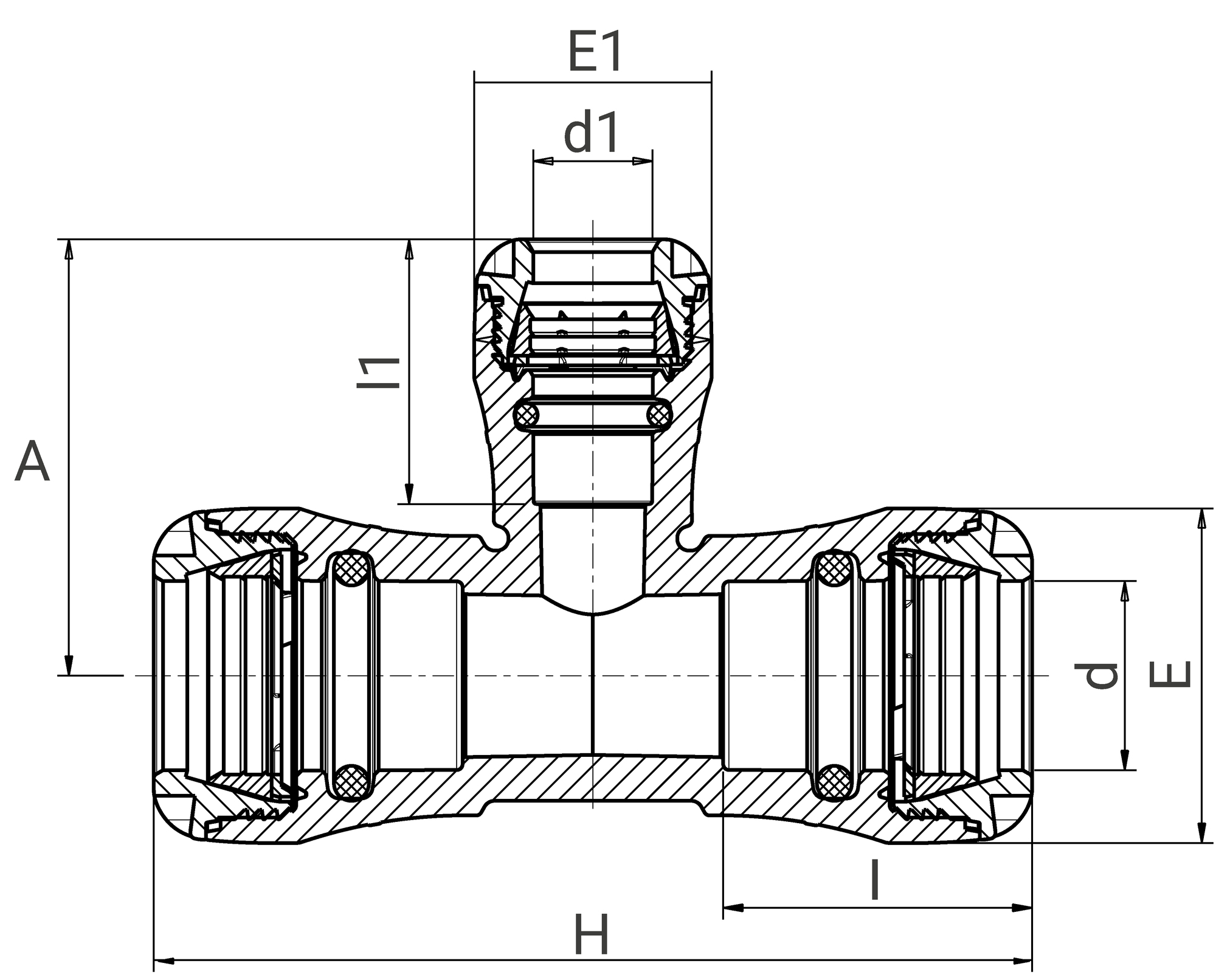

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 103402520 | 135 | 100 | 50 | 0,12 | 0,6 | 5 | 570 | 490 | 330 | 150 | 19,4 |
| 103403220 | 155 | 105 | 60 | 0,19 | 0,95 | 5 | 570 | 490 | 330 | 100 | 20,4 |
| 103403225 | 155 | 115 | 60 | 0,19 | 0,95 | 5 | 570 | 490 | 330 | 100 | 20,4 |
| 103404025 | 195 | 125 | 70 | 0,33 | - | - | 570 | 490 | 330 | 55 | 19,55 |
| 103404032 | 195 | 130 | 70 | 0,36 | - | - | 570 | 490 | 330 | 55 | 21,2 |
| 103405025 | 215 | 140 | 85 | 0,5 | - | - | 570 | 490 | 330 | 35 | 18,9 |
| 103405032 | 215 | 145 | 85 | 0,53 | - | - | 570 | 490 | 330 | 35 | 19,95 |
| 103406325 | 265 | 150 | 105 | 0,85 | - | - | 570 | 490 | 330 | 24 | 21,8 |
| 103406332 | 265 | 155 | 105 | 0,87 | - | - | 570 | 490 | 330 | 20 | 18,8 |
