Bouchon fin de ligne + valve fibre optique PLASSCOM
Code produit : 121209V
Solution éco - PLASSCOM
Les produits
- Ecrou vert : pour distinguer facilement l'installation
- Montage facile et rapide
- Pas besoin de démonter le raccord :dévisser, insérer, serrer le tube.
Domaines d'application
Dédié aux réseaux de télécommunication
Caractéristiques techniques
Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsRéférences et dimensions
| Référence | d | A | E | I | Fiche tech. |
|---|---|---|---|---|---|
| 12120932V | 32 | 100 | 61 | 54 | Télécharger Fiche tech. |
| 12120940V | 40 | 113 | 73 | 67 | Télécharger Fiche tech. |
| 12120950V | 50 | 126 | 89 | 71 | Télécharger Fiche tech. |

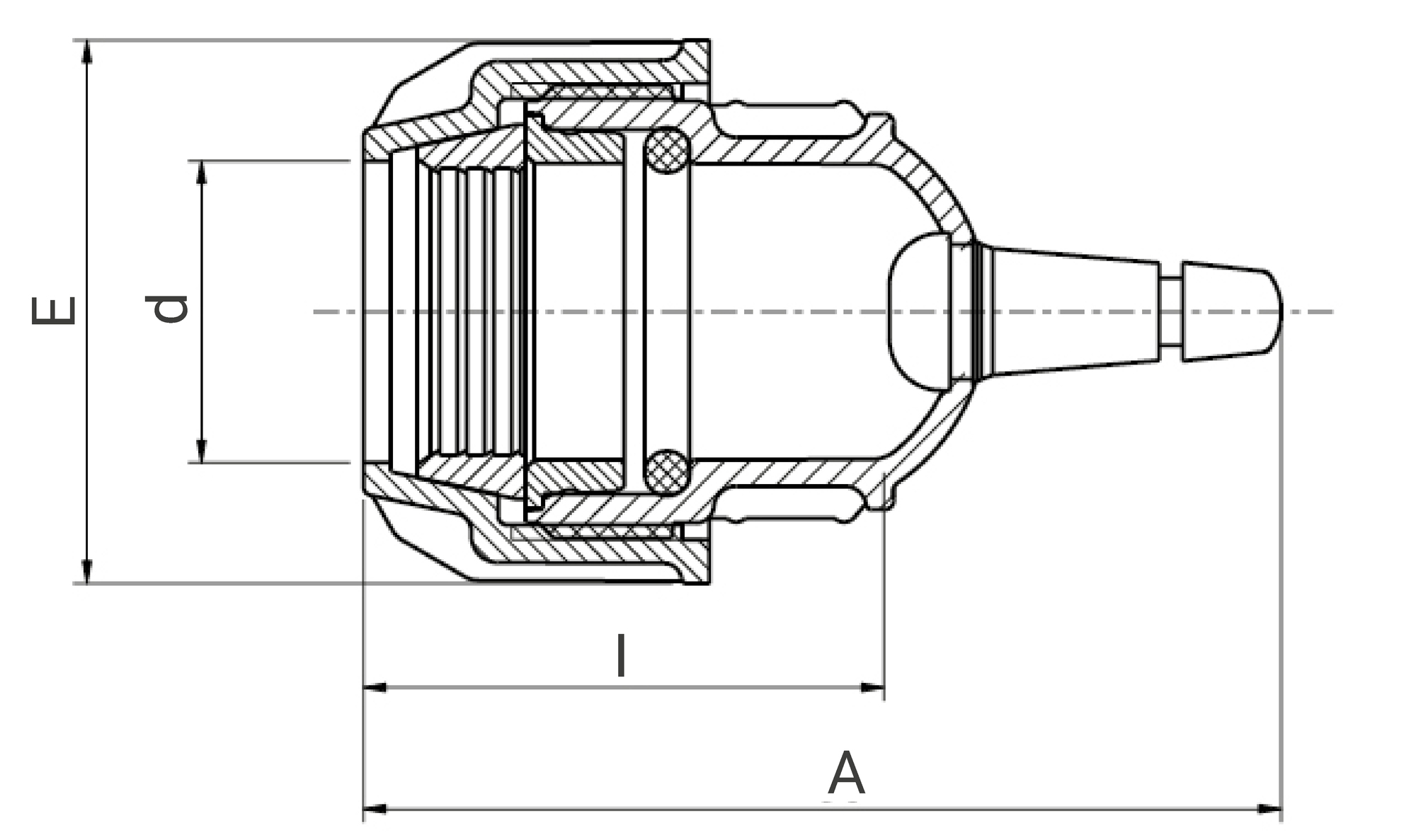

Schéma technique pour le produit :
Outillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 12120932V | 100 | 61 | 61 | 0,06 | 0,6 | 10 | 570 | 490 | 330 | 200 | 13,4 |
| 12120940V | 113 | 73 | 73 | 0,09 | - | - | 570 | 490 | 330 | 180 | 17,6 |
| 12120950V | 126 | 89 | 89 | 0,16 | - | - | 570 | 490 | 330 | 100 | 17,4 |
