Manchon encliquetable fibre optique FASTCOM
Code produit : 10019
Solution rapide - FASTCOM
Raccord encliquetable facile et rapide à la pose.
Chanfrein conseillé à partir du diamètre 40 mm.
Les produits
- Ecrous verts : pour distinguer facilement l'installation.
- Insertion du tube par poussée dans le raccord.
Domaines d'application
Dédié aux réseaux de télécommunication.
Caractéristiques techniques
Matière
Corps : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsRéférences et dimensions
| Référence | d | H | E | I | Fiche tech. | CAD |
|---|---|---|---|---|---|---|
| 1001932 | 32 | 108 | 58 | 53 | Télécharger Fiche tech. | Télécharger CAD |
| 1001940 | 40 | 142 | 70 | 70 | Télécharger Fiche tech. | Télécharger CAD |

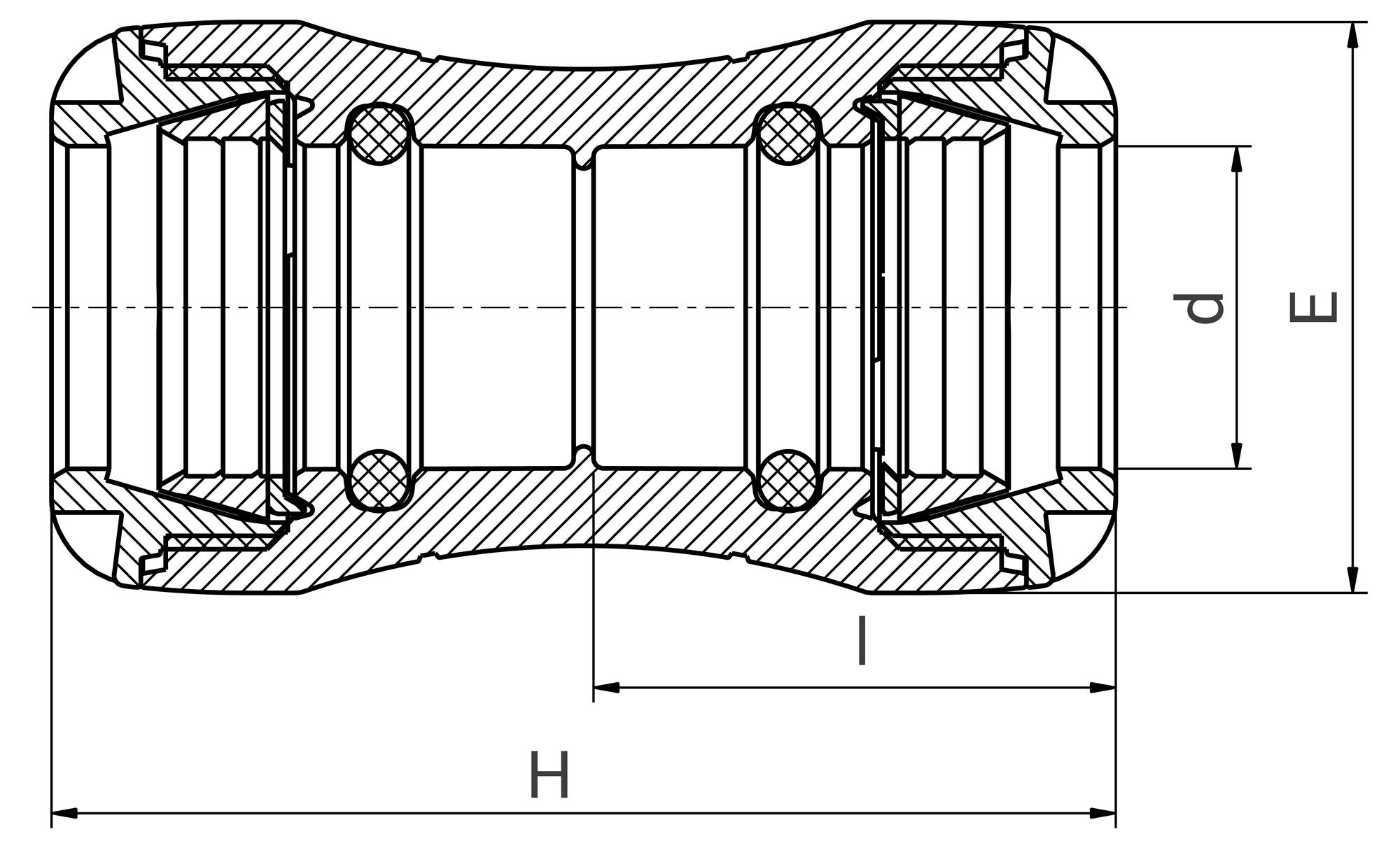

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 1001932 | 110 | 60 | 60 | 0,12 | 0,6 | 5 | 570 | 490 | 330 | 150 | 19,4 |
| 1001940 | 145 | 70 | 70 | 0,23 | - | - | 570 | 490 | 330 | 100 | 24,4 |
