Collet à embout mâle PE 100 PN16 pour vanne papillon
Code produit : 9038
Collets-brides
Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Caractéristiques techniques
Matière
PEHD.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | D1 | D2 | D3 | Z | h | L | s | Alpha° | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9038063 | 63 | 102 | 75 | 60 | 114 | 17 | 69.5 | 5,8 | 11 | 16 | Télécharger Fiche tech. |
| 9038075 | 75 | 122 | 89 | 66 | 130 | 16 | 84 | 6,8 | 30 | 16 | Télécharger Fiche tech. |
| 9038090 | 90 | 138 | 105 | 82 | 145 | 17 | 98 | 8,2 | 30 | 16 | Télécharger Fiche tech. |
| 9038110 | 110 | 158 | 125 | 100 | 155 | 18 | 102 | 10 | 30 | 16 | Télécharger Fiche tech. |
| 9038125 | 125 | 158 | 132 | 114 | 170 | 25 | 115 | 11,4 | 30 | 16 | Télécharger Fiche tech. |
| 9038140 | 140 | 188 | 155 | 127 | 175 | 25 | 112 | 12,7 | 30 | 16 | Télécharger Fiche tech. |
| 9038160 | 160 | 212 | 175 | 153 | 180 | 25 | 117 | 14,6 | 30 | 16 | Télécharger Fiche tech. |
| 9038180 | 180 | 212 | 180 | 158 | 195 | 25 | 160 | 16,4 | 30 | 16 | Télécharger Fiche tech. |
| 9038200 | 200 | 268 | 232 | 210 | 205 | 32 | 123 | 18,2 | 30 | 16 | Télécharger Fiche tech. |
| 9038225 | 225 | 268 | 235 | 210 | 215 | 32 | 143 | 20,5 | 30 | 16 | Télécharger Fiche tech. |
| 9038250 | 250 | 320 | 285 | 255 | 235 | 35 | 150 | 22,7 | 30 | 16 | Télécharger Fiche tech. |
| 9038280 | 280 | 320 | 291 | 265 | 253 | 35 | 178 | 25,4 | 30 | 16 | Télécharger Fiche tech. |
| 9038315 | 315 | 378 | 335 | 309 | 257 | 35 | 172 | 28,6 | 30 | 16 | Télécharger Fiche tech. |

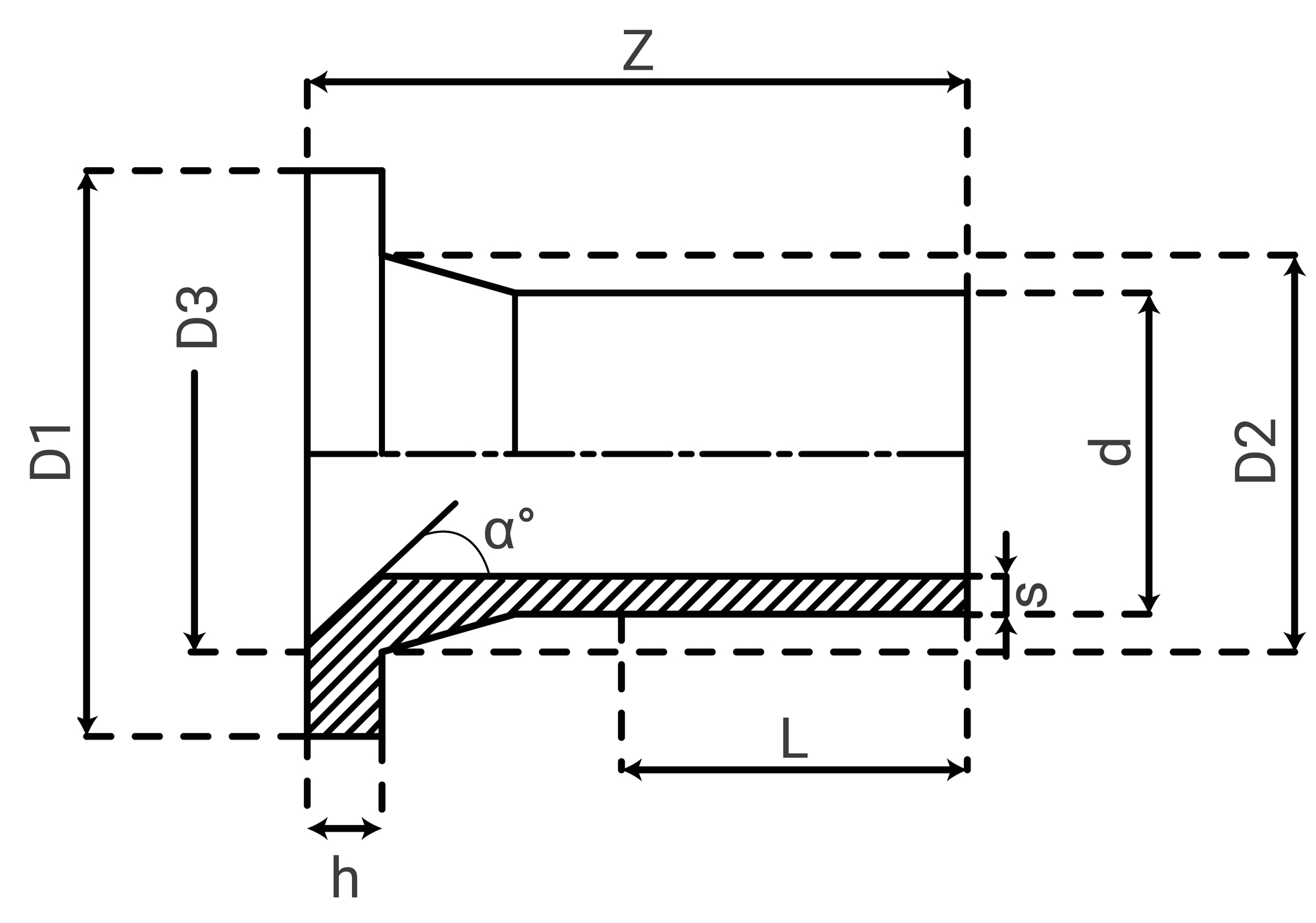

Schéma technique pour le produit :
