Coude à 45° de transition électrosoudable PN16 - Taraudage en laiton

Code produit :
9360
Raccords de transition

Coude à 45° électrosoudable avec embout taraudé laiton ISO 7-1.
Permet de réaliser un raccordement à 45° par électrosoudage entre un accessoire fileté et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Ajustement 1/4 de tour possible après refroidissement.
Disponible en PN 16 du d32x1'' à d63x2''.

Télécharger le catalogue Fiche technique
Les produits
  • Étanchéité parfaite sur la durée de vie du réseau
  • Résistance aux agressions extérieures : insensible à la corrosion, grande innocuité aux produits chimiques
  • Fiabilité et reproductibilité : les cycles sont paramétrés automatiquement (par code-barres), assurant des résultats constants
  • Traçabilité des opérations : les machines à souder enregistrent les données de chaque soudure
  • Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
  • Le taraudage laiton autorise le montage de tout type d'accessoires filetés ISO 7-1
  • Ecrou 6 pans pour faciliter le serrage à la clé

Domaines d'application

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
PEHD. Corps : PEHD. Taraudage : Laiton - Alliage CW617N.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Coude à 45° de transition électrosoudable PN16 - Taraudage en laiton
Référenced x RpDLL1L2PN à 20°CFiche tech.CAD
4936403210 32 x 1" 23 120 39 25 16 Télécharger Fiche tech. Télécharger CAD
4936404010 40 x 1" 29 133 44 25 16 Télécharger Fiche tech. Télécharger CAD
4936404013 40 x 1 1/4" 29 134 44 25 16 Télécharger Fiche tech. Télécharger CAD
4936404015 40 x 1 1/2" 29 134 44 25 16 Télécharger Fiche tech. Télécharger CAD
4936405015 50 x 1 1/2" 38 149 49 25 16 Télécharger Fiche tech. Télécharger CAD
4936405020 50 x 2" 38 154 49 30 16 Télécharger Fiche tech. Télécharger CAD
4936406315 63 x 1 1/2" 48 179 58 30 16 Télécharger Fiche tech. Télécharger CAD
4936406320 63 x 2" 48 179 58 30 16 Télécharger Fiche tech. Télécharger CAD

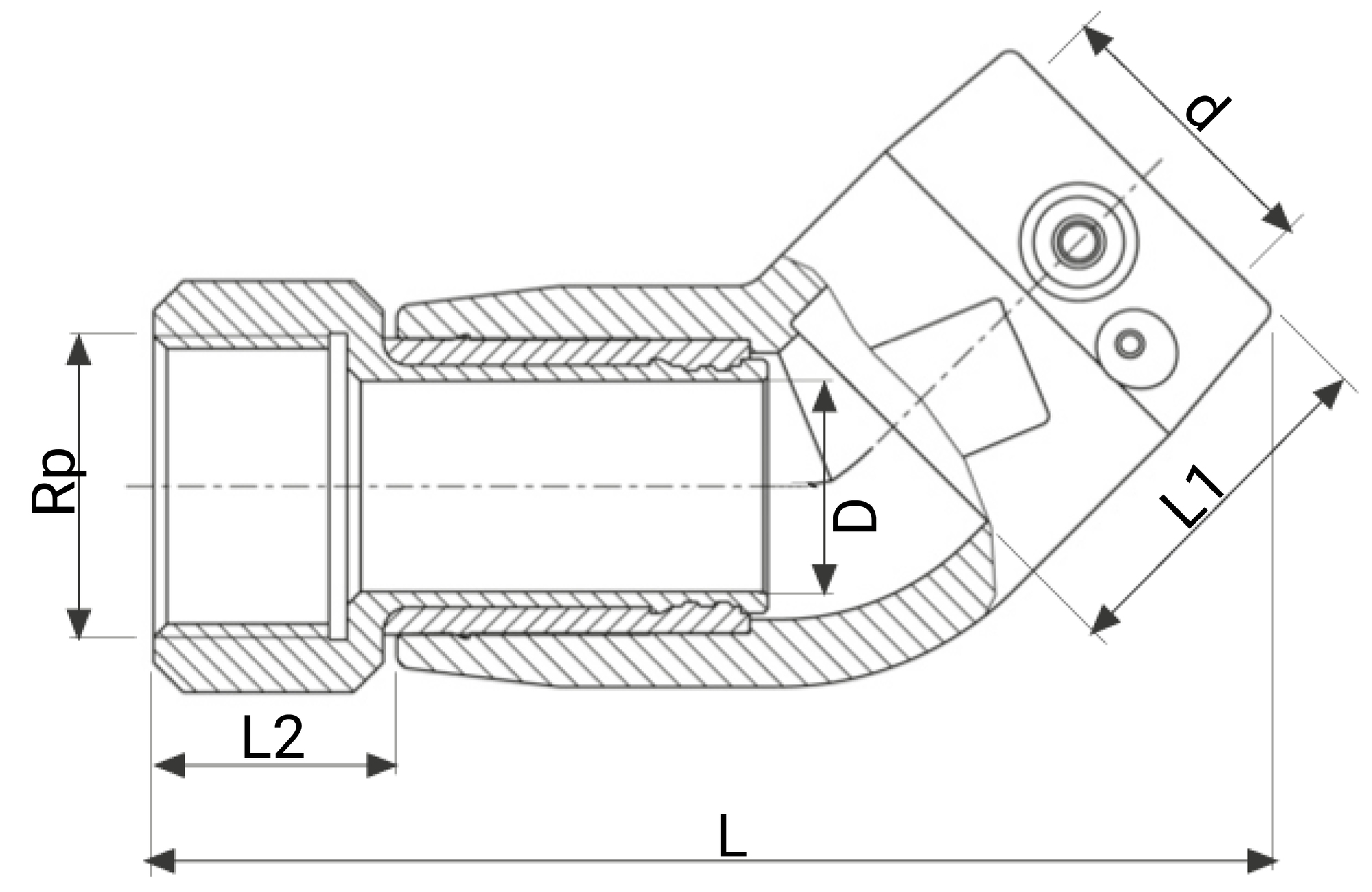

Schéma technique pour le produit :
Schéma de la référence

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Ressources

Fiche technique - Coude à 45° de transition - Taraudage en laiton - 9360
(application/pdf, 185.14 ko)
Fiche de mise en oeuvre - Coude à 45° de transition - Taraudage en laiton - 9360
(application/pdf, 716.47 ko)
Attestation de Conformité Sanitaire (ACS) - Coude à 45° de transition - Taraudage en laiton - 9360
(application/pdf, 422.42 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
4936403210 180 100 120 0,27 570 490 330 70 20,3
4936404010 135 75 90 0,51 570 490 330 48 25,88
4936404013 135 75 90 0,42 570 490 330 48 21,56
4936404015 135 75 90 0,48 570 490 330 48 24,44
4936405015 150 85 100 0,53 570 490 330 48 26,84
4936405020 155 85 105 0,68 570 490 330 36 25,88
4936406315 180 100 120 1,02 570 490 330 24 25,88
4936406320 180 100 120 0,912 570 490 330 24 23,29
