Coude PVC à 90°

Code produit :

5050

Raccords à coller

Télécharger le catalogue Fiche technique

Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Matière

PVC-U.

Références normatives NF EN ISO 1452-3 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)|Marque NF 055 (si spécifié)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Coude PVC à 90°
Référence	d	NF	E	H	I	Z	PN à 20°C	Fiche tech.	CAD
505016	16	x	23	35	14	9	16	Télécharger Fiche tech.	Télécharger CAD
505020	20	x	25	41	16	12	16	Télécharger Fiche tech.	Télécharger CAD
505025	25	x	31	48	19	14	16	Télécharger Fiche tech.	Télécharger CAD
505032	32	x	31	58	22	17	16	Télécharger Fiche tech.	Télécharger CAD
505040	40	x	47	73	26	23	16	Télécharger Fiche tech.	Télécharger CAD
505050	50	x	59	88	32	27	16	Télécharger Fiche tech.	Télécharger CAD
505063	63	x	73	110	38	35	16	Télécharger Fiche tech.	Télécharger CAD
505075	75	x	90	130	44	41	16	Télécharger Fiche tech.	Télécharger CAD
505090	90	x	108	154	51	49	16	Télécharger Fiche tech.	Télécharger CAD
5050110	110	x	132	186	61	59	16	Télécharger Fiche tech.	Télécharger CAD
5050125	125	-	148	211	69	66	16	Télécharger Fiche tech.	Télécharger CAD
5050140	140	-	162	230	76	73	16	Télécharger Fiche tech.	Télécharger CAD
5050160	160	-	184	262	86	84	16	Télécharger Fiche tech.	Télécharger CAD
5050200	200	-	232	324	106	102	10	Télécharger Fiche tech.	Télécharger CAD
5050225	225	-	258	362	119	114	10	Télécharger Fiche tech.	Télécharger CAD
5050250	250	-	286	445	132	188	10	Télécharger Fiche tech.	Télécharger CAD
5050280	280	-	316	496	146	210	10	Télécharger Fiche tech.	-
5050315	315	-	358	559	162	239	10	Télécharger Fiche tech.	-

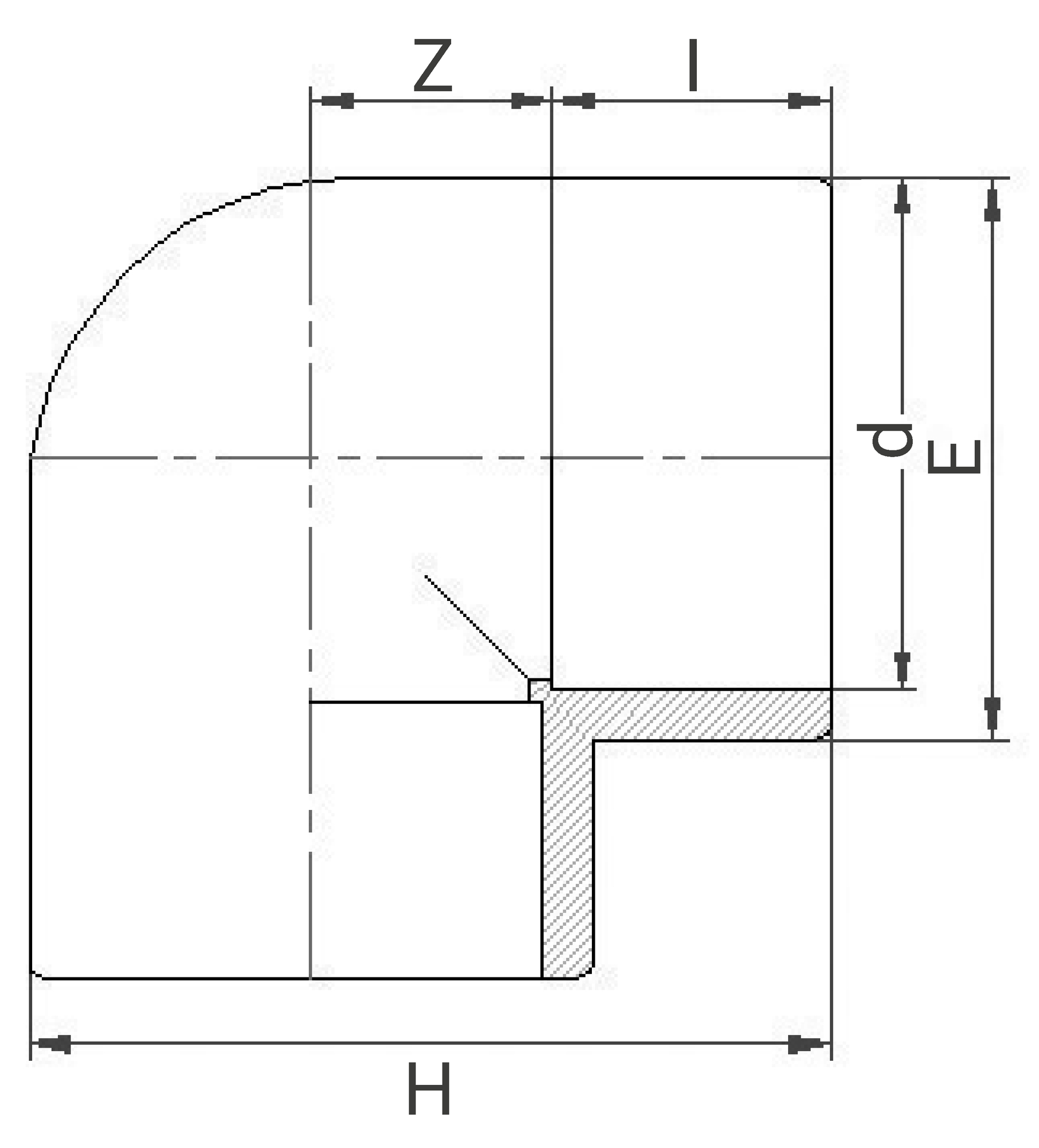

Schéma technique pour le produit :

Outillage de mise en oeuvre

2120

Décapant PVC TANGIT

2020

Colle PVC TANGIT

Ressources

Fiche technique - Coude à 90° - 5050

(application/pdf, 261.57 ko)

Fiche de mise en oeuvre - Coude à 90° - 5050

(application/pdf, 706.86 ko)

Attestation de Conformité Sanitaire (ACS) - Coude à 90° - 5050

(application/pdf, 428.01 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
505016	35	35	25	0,01	0.100	10	570	490	340	1800	19.40
505020	45	45	25	0,014	0.140	10	570	490	340	1000	15.40
505025	50	50	35	0,021	0.210	10	570	490	340	600	14.00
505032	60	60	40	0,04	0.400	10	570	490	340	350	15.40
505040	75	75	50	0,069	0.690	10	570	490	340	200	15.20
505050	90	90	60	0,124	1.240	10	570	490	340	130	17.52
505063	110	110	75	0,216	-	-	570	490	340	60	14.36
505075	130	130	90	0,42	-	-	570	490	340	50	22.40
505090	155	155	110	0,712	-	-	570	490	340	30	22.76
5050110	190	190	135	1,172	-	-	570	490	340	17	21.32
5050125	215	215	150	1,675	-	-	570	490	340	12	21.50
5050140	230	230	165	2,02	-	-	570	490	340	9	19.58
5050160	265	265	185	2,928	-	-	570	490	340	5	16.04
5050200	325	325	235	4,665	-	-	570	490	340	3	15.40
5050225	365	365	260	6,108	-	-	570	490	340	2	13.70
5050250	445	445	290	9,488	-	-	-	-	-	1	-
5050280	500	500	320	17	-	-	-	-	-	1	-
5050315	560	560	360	-	-	-	-	-	-	1	-
