Vanne PVC 3 voies à coller configuration T

Code produit :

1550T

Vannes à boisseau sphérique

Télécharger le catalogue Fiche technique

Vannes 3 voies en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Matière

Corps : PVC-U. Poignée : PVC-U. Ecrous : PVC-U. Joints : EPDM. Sphère : PVC-U. Siège : PTFE.

Références normatives NF EN ISO 1452-4 : Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression - Polychlorure de vinyle non plastifié (PVC-U) - Partie 4 : robinets-vannes
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Sans Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

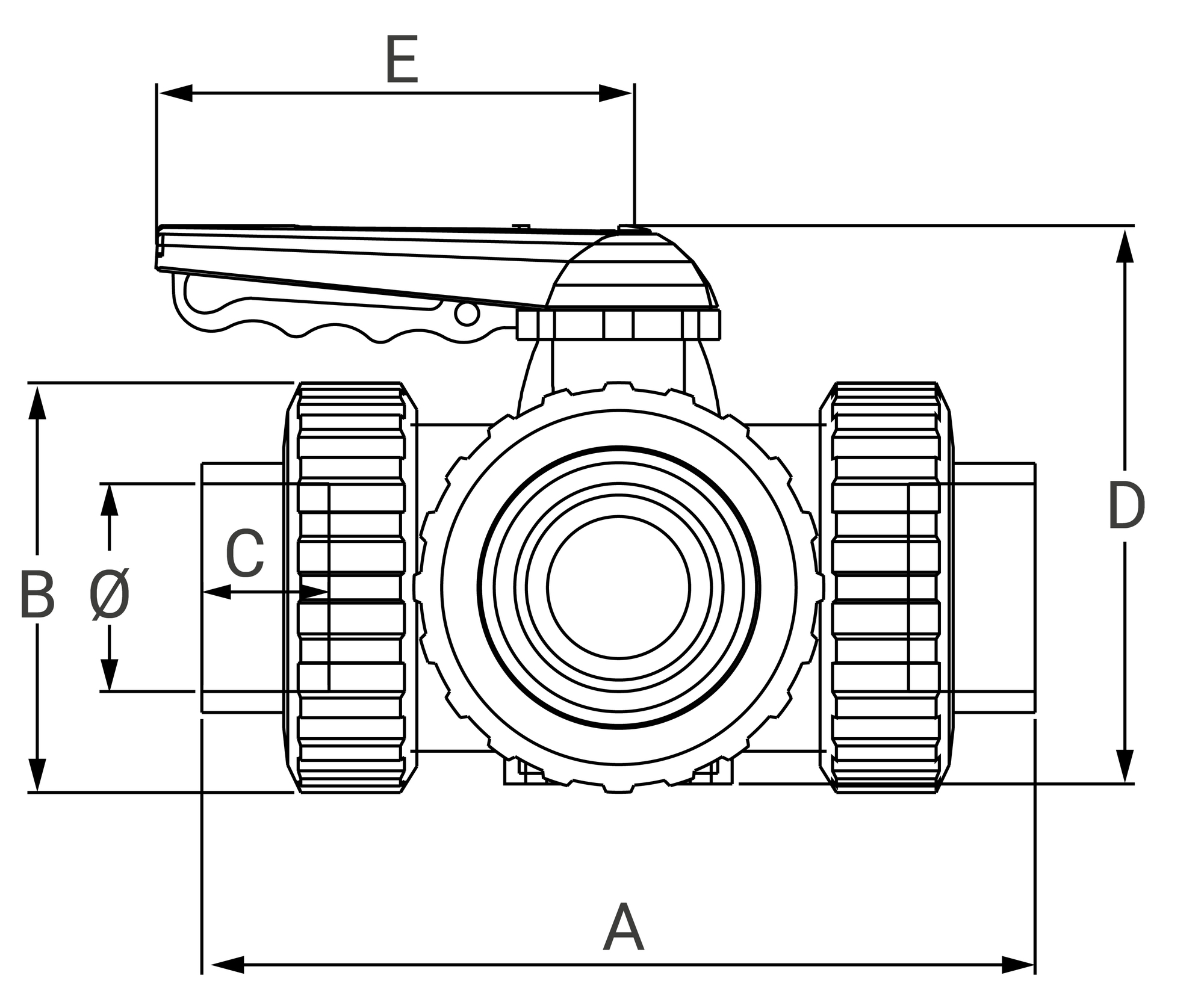

Références et dimensions de Vanne PVC 3 voies à coller configuration T
Référence	Ø	DN	A	B	C	D	E	PN à 20°C	Fiche tech.	CAD
155032T	32	25	160	72	22	121	114	16	Télécharger Fiche tech.	Télécharger CAD
155040T	40	40	214	103	31	155	140	16	Télécharger Fiche tech.	-
155050T	50	40	216	103	31	155	140	16	Télécharger Fiche tech.	Télécharger CAD
155063T	63	50	251	120	38	172	140	16	Télécharger Fiche tech.	-
155075T	75	65	308	150	45	218	160	10	Télécharger Fiche tech.	Télécharger CAD
155090T	90	65	332	150	51	218	160	10	Télécharger Fiche tech.	-
