Collier de prise avec bague de renfort en acier inoxydable
Code produit : 6076
Colliers de prise
Collier de prise - Dérivation taraudée ISO 7-1 renforcée pour système de canalisations en PEHD ou PVC sous pression.
Permet de créer des dérivations dans un réseau d'irrigation ou une prise pour arroseur.
Installation rapide et simple sur un système existant.
Perçage hors charge.
Renfort de la dérivation.
Disponible en PN10 ou 12,5 selon diamètre du d25 x 1/2'' au d160 x 2''.
Les produits
- Les colliers de prise en PP présentent un système de maintien sur le tube principal par boulonnerie (de 2 à 6 boulons selon le diamètre). Les tiges sont bloquées en place.
- Ils restent légers et faciles à installer. Ils offrent une excellente résistance aux produits chimiques et à la corrosion contribuant à leur durabilité.
- En cas de terrain agressif, le collier PLASSADDLE est plus adapté ou bien la boulonnerie devra être changée pour de l'inox.
- Le renfort inox de la dérivation permet de mieux supporter les pressions réduisant les risques de rupture ou de fuite. Il assure une liaison plus stable entre la conduite principale et la dérivation. Dans le cas de variation de températures, le renfort assure la stabilité dimensionnelle de la liaison.
Domaines d'application
Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Boulonnerie : Acier galvanisé.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | A | B | L | Nb Boulons | Dim. Boulons | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 60762505 | 25 x 1/2" | 50 | 36 | 15 | 75 | 2 | 6 x 30 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60762507 | 25 x 3/4" | 50 | 37 | 15 | 75 | 2 | 6 x 30 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60763205 | 32 x 1/2" | 60 | 40 | 16 | 92 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60763207 | 32 x 3/4" | 60 | 41 | 19 | 92 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60763210 | 32 x 1" | 60 | 42 | 20 | 92 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60764005 | 40 x 1/2" | 60 | 45 | 16 | 92 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60764007 | 40 x 3/4" | 60 | 46 | 19 | 92 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60764010 | 40 x 1" | 60 | 49 | 25 | 92 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60765005 | 50 x 1/2" | 73 | 51 | 16 | 106 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60765007 | 50 x 3/4" | 73 | 52 | 21 | 106 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60765010 | 50 x 1" | 73 | 54 | 25 | 106 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60765013 | 50 x 1 1/4" | 73 | 58 | 25 | 106 | 2 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60766305 | 63 x 1/2" | 84 | 58 | 16 | 116 | 4 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60766307 | 63 x 3/4" | 84 | 59 | 20 | 116 | 4 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60766310 | 63 x 1" | 84 | 61 | 25 | 116 | 4 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60766313 | 63 x 1 1/4" | 84 | 66 | 32 | 116 | 4 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60766315 | 63 x 1 1/2" | 84 | 67 | 39 | 116 | 4 | 8 x 45 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60767505 | 75 x 1/2" | 98 | 64 | 16 | 122 | 4 | 8 x 60 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60767507 | 75 x 3/4" | 98 | 65 | 20 | 122 | 4 | 8 x 60 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60767510 | 75 x 1" | 98 | 67 | 25 | 122 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 60767513 | 75 x 1 1/4" | 98 | 72 | 32 | 122 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 60767515 | 75 x 1 1/2" | 98 | 73 | 40 | 122 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 60767520 | 75 x 2" | 98 | 78 | 40 | 122 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 60769005 | 90 x 1/2" | 105 | 72 | 16 | 141 | 4 | 8 x 60 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60769007 | 90 x 3/4" | 105 | 73 | 20 | 141 | 4 | 8 x 60 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 60769010 | 90 x 1" | 105 | 75 | 25 | 141 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 60769013 | 90 x 1 1/4" | 105 | 80 | 32 | 141 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 60769015 | 90 x 1 1/2" | 105 | 81 | 40 | 141 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 60769020 | 90 x 2" | 105 | 86 | 50 | 141 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607611005 | 110 x 1/2" | 116 | 83 | 16 | 165 | 4 | 8 x 60 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 607611007 | 110 x 3/4" | 116 | 84 | 20 | 165 | 4 | 8 x 60 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 607611010 | 110 x 1" | 116 | 87 | 25 | 165 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607611013 | 110 x 1 1/4" | 116 | 91 | 32 | 165 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607611015 | 110 x 1 1/2" | 116 | 92 | 40 | 165 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607611020 | 110 x 2" | 116 | 97 | 50 | 165 | 4 | 8 x 60 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607612507 | 125 x 3/4" | 124 | 91 | 20 | 184 | 6 | 8 x 70 | 12,5 | Télécharger Fiche tech. | Télécharger CAD |
| 607612510 | 125 x 1" | 124 | 94 | 25 | 184 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607612513 | 125 x 1 1/4" | 124 | 98 | 32 | 184 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607612515 | 125 x 1 1/2" | 124 | 99 | 40 | 184 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607612520 | 125 x 2" | 124 | 104 | 50 | 184 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607614010 | 140 x 1" | 136 | 101 | 25 | 201 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607614013 | 140 x 1 1/4" | 136 | 106 | 32 | 201 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607614015 | 140 x 1 1/2" | 136 | 107 | 40 | 201 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607614020 | 140 x 2" | 136 | 112 | 50 | 201 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607616010 | 160 x 1" | 145 | 112 | 25 | 223 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607616013 | 160 x 1 1/4" | 145 | 117 | 32 | 223 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607616015 | 160 x 1 1/2" | 145 | 118 | 40 | 223 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
| 607616020 | 160 x 2" | 145 | 123 | 50 | 223 | 6 | 8 x 70 | 10 | Télécharger Fiche tech. | Télécharger CAD |
IMPORTANT : En cas de terrain agressif, remplacer les boulons en acier galvanisé par des boulons en inox.

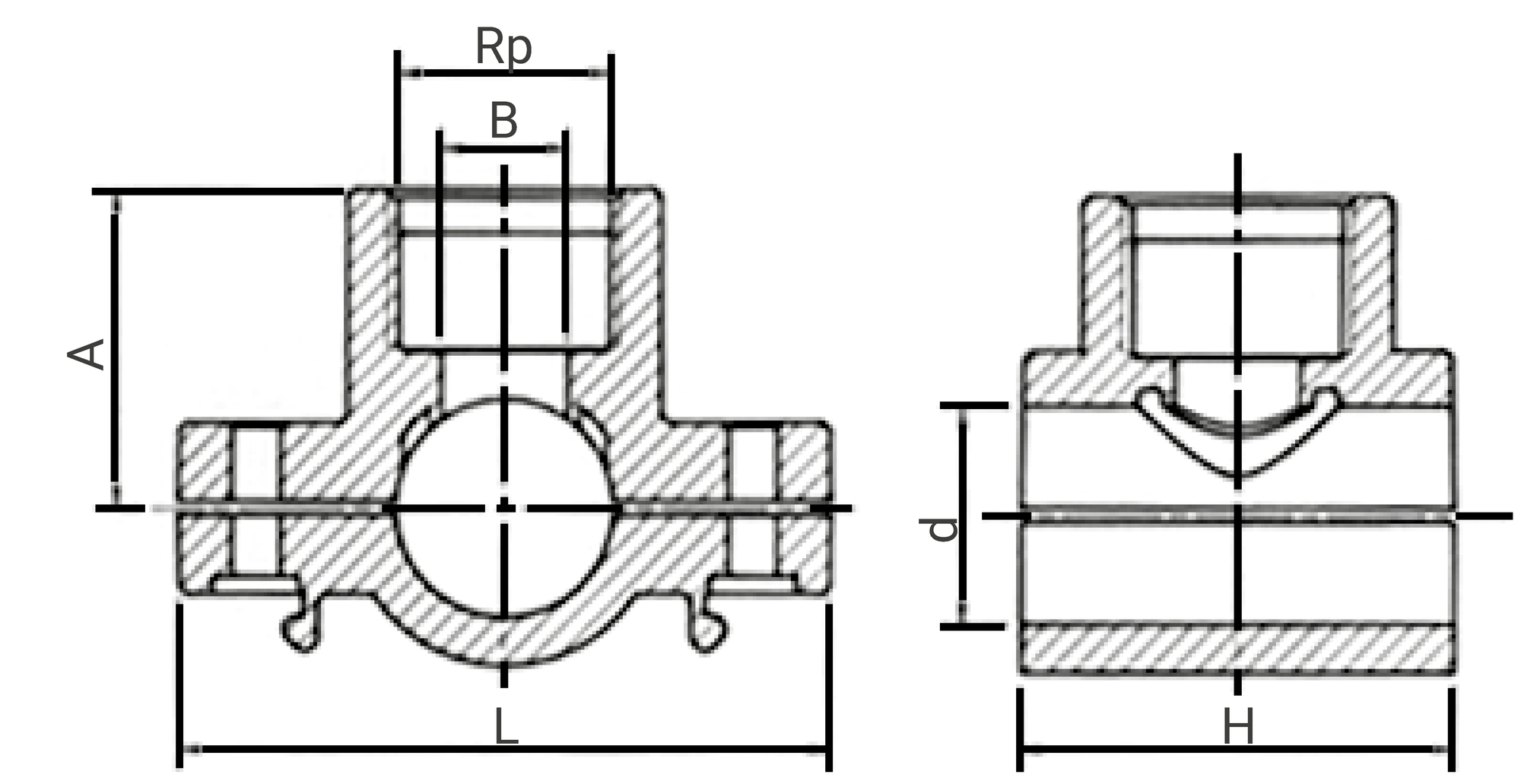

Schéma technique pour le produit :
