Prise de branchement PLASSADDLE filetée
Code produit : 631R
Prises de branchement PLASSADDLE
Prise de branchement - Dérivation filetée ISO 7-1 pour système de canalisations en PEHD ou PVC sous pression. Permet de raccorder une installation privée au réseau public de distribution d'eau potable ou de créer des antennes de plus petits diamètres à partir de réseaux existants.
Couteau intégré qui permet de perçage en charge sans machine à percer.
Disponible en PN16 du d63 x 1'' au d200 x 1''.
Les produits
- Les prises de branchement mécaniques PLASSADDLE offrent une résistance totale à la corrosion.
- Elles respectent l’homogénéité du réseau réalisé à partir de PE et/ou PVC, réduisant ainsi les risques de problèmes aux points de jonction.
- Elles sont faciles à mettre en œuvre et permettent le perçage en charge sans nécessité d’une machine à percer.
- Innovation majeure : conception sans boulon offrant 30% de gain de temps à la pose.
- Le té de branchement est orientable.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
AS/NZS 4129 - basée sur ISO 4427 :2019 Systèmes de canalisations en plastique destinés à l'alimentation en eau et aux branchements et collecteurs d'assainissement sous pression — Polyéthylène (PE)
AS 4793 : 2020 Mechanical tapping bands for waterworks purposes
Corps : Polypropylène, copolymère haute qualité, renforcé fibres de verre. Ecrous : Polyamide renforcé fibres de verre. Filetage : Polypropylène, copolymère haute qualité. Joints : EPDM. Barette de crampage : acier inox AISI 316.
Références normatives ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignationAS/NZS 4129 - basée sur ISO 4427 :2019 Systèmes de canalisations en plastique destinés à l'alimentation en eau et aux branchements et collecteurs d'assainissement sous pression — Polyéthylène (PE)
AS 4793 : 2020 Mechanical tapping bands for waterworks purposes
Références et dimensions
| Référence | d x R | B | L | E1 | H1 | H2 | H3 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 631R6310 | 63 x 1" | 91 | 89 | 102 | 231 | 144 | 78 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 631R9010 | 90 x 1" | 119 | 94 | 102 | 258 | 144 | 78 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 631R11010 | 110 x 1" | 141 | 97 | 102 | 273 | 144 | 78 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 631R12510 | 125 x 1" | 157 | 100 | 102 | 290 | 144 | 78 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 631R16010 | 160 x 1" | 198 | 106 | 102 | 325 | 144 | 78 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 631R18010 | 180 x 1" | 220 | 110 | 102 | 350 | 144 | 78 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 631R20010 | 200 x 1" | 246 | 115 | 102 | 368 | 144 | 78 | 16 | Télécharger Fiche tech. | Télécharger CAD |

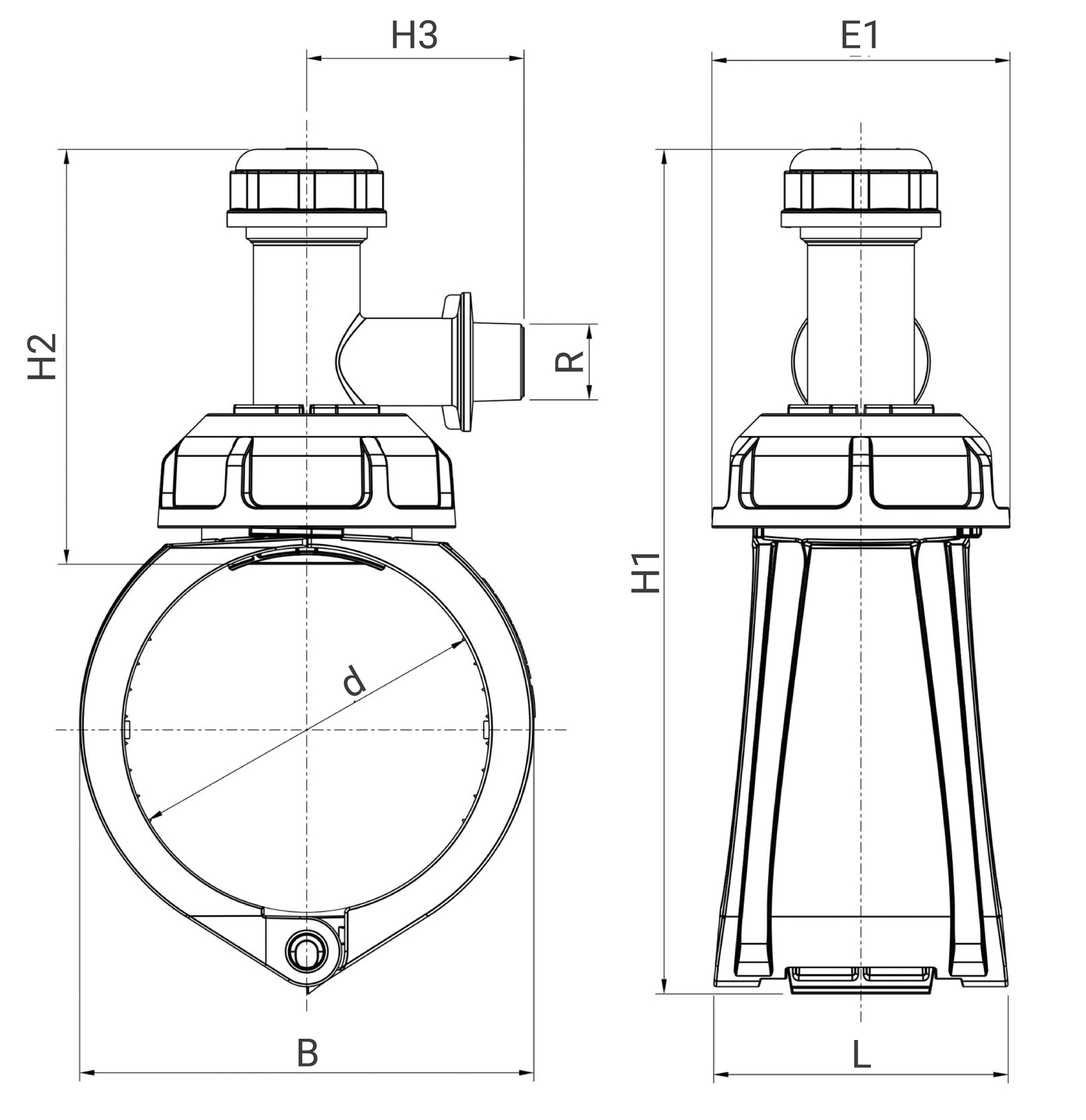

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 631R6310 | 91 | 89 | 231 | 0,6 | 570 | 490 | 330 | 30 | 19,4 |
| 631R9010 | 19 | 94 | 258 | 0,68 | 570 | 490 | 330 | 30 | 21,8 |
| 631R11010 | 141 | 97 | 273 | 0,72 | 570 | 490 | 330 | 25 | 19,4 |
| 631R12510 | 157 | 100 | 290 | 0,79 | 570 | 490 | 330 | 25 | 21,15 |
| 631R16010 | 198 | 106 | 325 | 0,93 | 570 | 490 | 330 | 20 | 20 |
| 631R18010 | 220 | 110 | 350 | 1,03 | 570 | 490 | 330 | 20 | 22 |
| 631R20010 | 250 | 115 | 370 | 1,32 | 570 | 490 | 330 | 15 | 21,20 |
