Collier de prise PLASSADDLE
Code produit : 6300
Colliers de prise PLASSADDLE
Collier de branchement - Dérivation taraudée ISO 7-1 pour système de canalisations en PEHD ou PVC sous pression. Permet de créer des dérivations dans un réseau d'irrigation ou une prise pour arroseur.
Installation rapide et simple sur un système existant.
Perçage hors charge.
Étanchéité assurée au point de connexion.
Disponible en PN16 du d63 x 1/2'' au d200 x 1 1/2''.
Les produits
- Les colliers de prise en PP renforcé de fibre de verre présentent une meilleure stabilité dimensionnelle, améliorant ainsi la rigidité du produit.
- Ils restent légers et donc faciles à installer.
- Ils offrent une excellente résistance aux produits chimiques et à la corrosion contribuant à leur durabilité.
- Innovation majeure : conception sans boulon offrant 30% de gain de temps à la pose.
- Taraudage ISO 7-1 de la dérivation (noir).
Domaines d'application
Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : Polypropylène, copolymère haute qualité, renforcé fibres de verre. Ecrous : Polyamide renforcé fibres de verre. Taraudage : Polypropylène, copolymère haute qualité. Joints : EPDM. Barette de crampage : acier inox AISI 316.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | B | L | E1 | H1 | H2 | D max perçage | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 63006305 | 63 x 1/2" | 91 | 89 | 102 | 136 | 49 | 15,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63006307 | 63 x 3/4" | 91 | 89 | 102 | 136 | 49 | 19,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63006310 | 63 x 1" | 91 | 89 | 102 | 136 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63006313 | 63 x 1 1/4" | 91 | 89 | 102 | 146 | 58 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63006315 | 63 x 1 1/2" | 91 | 89 | 102 | 136 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63009005 | 90 x 1/2" | 119 | 94 | 102 | 163 | 49 | 15,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63009007 | 90 x 3/4" | 119 | 94 | 102 | 163 | 49 | 19,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63009010 | 90 x 1" | 119 | 94 | 102 | 163 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63009013 | 90 x 1 1/4" | 119 | 94 | 102 | 173 | 58 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 63009015 | 90 x 1 1/2" | 119 | 94 | 102 | 163 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630011005 | 110 x 1/2" | 141 | 97 | 102 | 180 | 49 | 15,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630011007 | 110 x 3/4" | 141 | 97 | 102 | 180 | 49 | 19,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630011010 | 110 x 1" | 141 | 97 | 102 | 180 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630011013 | 110 x 1 1/4" | 141 | 97 | 102 | 190 | 58 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630011015 | 110 x 1 1/2" | 141 | 97 | 102 | 180 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630012505 | 125 x 1/2" | 157 | 100 | 102 | 198 | 49 | 15,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630012507 | 125 x 3/4" | 157 | 100 | 102 | 198 | 49 | 19,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630012510 | 125 x 1" | 157 | 100 | 102 | 198 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630012513 | 125 x 1 1/4" | 157 | 100 | 102 | 207 | 58 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630012515 | 125 x 1 1/2" | 157 | 100 | 102 | 198 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630016005 | 160 x 1/2" | 197 | 106 | 102 | 235 | 49 | 15,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630016007 | 160 x 3/4" | 197 | 106 | 102 | 235 | 49 | 19,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630016010 | 160 x 1" | 197 | 106 | 102 | 235 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630016013 | 160 x 1 1/4" | 197 | 106 | 102 | 235 | 58 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630016015 | 160 x 1 1/2" | 197 | 106 | 102 | 235 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630018005 | 180 x 1/2" | 220 | 110 | 102 | 255 | 49 | 15,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630018007 | 180 x 3/4" | 220 | 110 | 102 | 255 | 49 | 19,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630018010 | 180 x 1" | 220 | 110 | 102 | 255 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630018013 | 180 x 1 1/4" | 220 | 110 | 102 | 264 | 58 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630018015 | 180 x 1 1/2" | 220 | 110 | 102 | 255 | 49 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630020005 | 200 x 1/2" | 246 | 115 | 102 | 265 | 144 | 15,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630020007 | 200 x 3/4" | 246 | 115 | 102 | 265 | 144 | 19,5 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630020010 | 200 x 1" | 246 | 115 | 102 | 265 | 144 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630020013 | 200 x 1 1/4" | 246 | 115 | 102 | 265 | 144 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 630020015 | 200 x 1 1/2" | 246 | 115 | 102 | 265 | 265 | 25 | 16 | Télécharger Fiche tech. | Télécharger CAD |

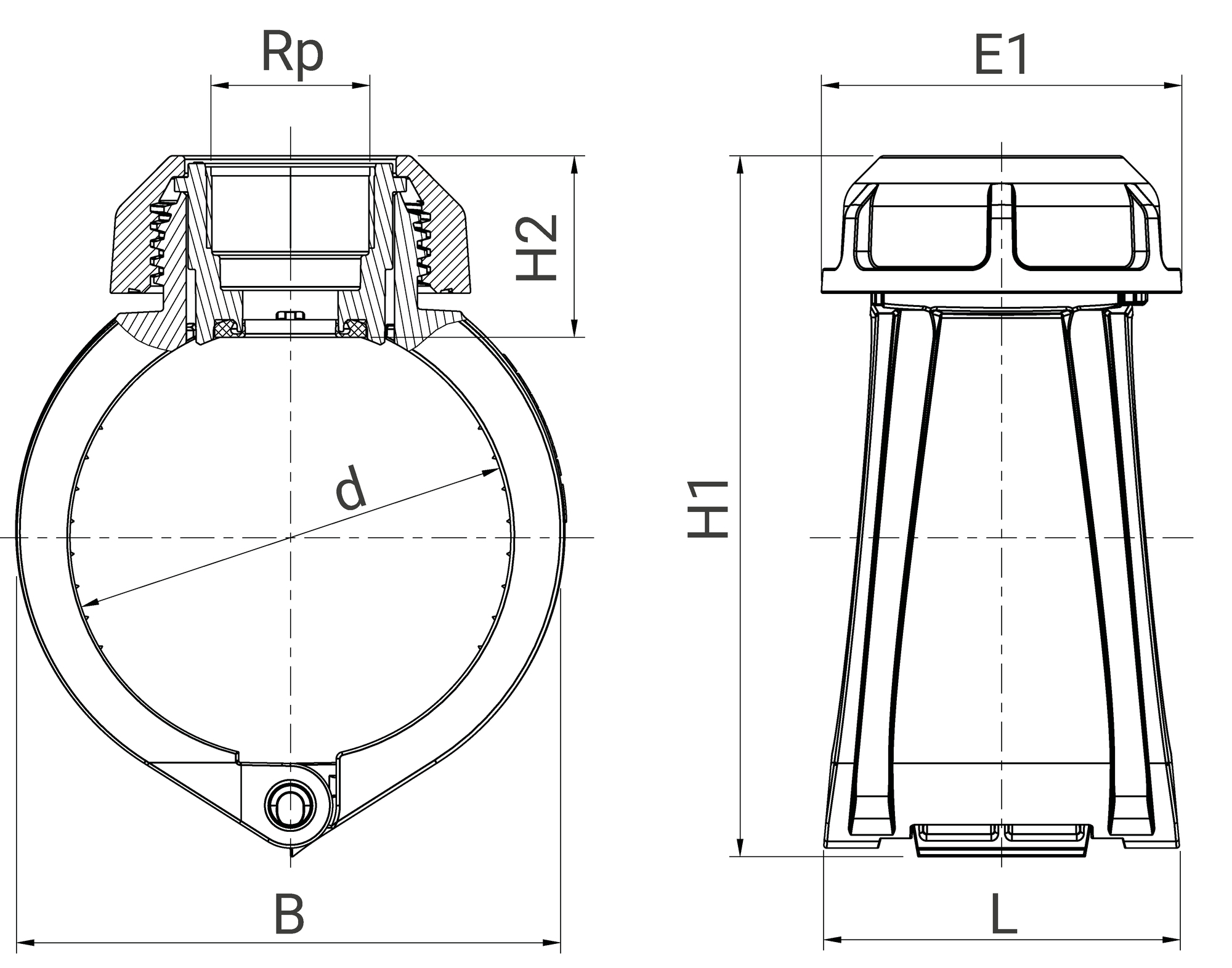

Schéma technique pour le produit :
