Bouchon de fin de ligne à compression Série 7

Code produit :

7120

Raccords à compression

Bouchon à compression pour systèmes de canalisations sous pression. Permet l'assemblage d'un tube en PEHD afin de fermer une canalisation. Fermeture temporaire ou permanente. Démontable.
Disponible en PN16 du d20 à 63mm.

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Joint torique (20, 25 et 32 mm) - Joint trapézoïdale (40, 50 et 63mm).

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Bouchon de fin de ligne à compression Série 7
Référence	d	H	E	I	PN à 20°C	Fiche tech.	CAD
712020	20	79	48	74	16	Télécharger Fiche tech.	Télécharger CAD
712025	25	82	54	77	16	Télécharger Fiche tech.	Télécharger CAD
712032	32	92	64	87	16	Télécharger Fiche tech.	Télécharger CAD
712040	40	102	82	97	16	Télécharger Fiche tech.	Télécharger CAD
712050	50	121	96	114	16	Télécharger Fiche tech.	Télécharger CAD
712063	63	145	113	122	16	Télécharger Fiche tech.	Télécharger CAD

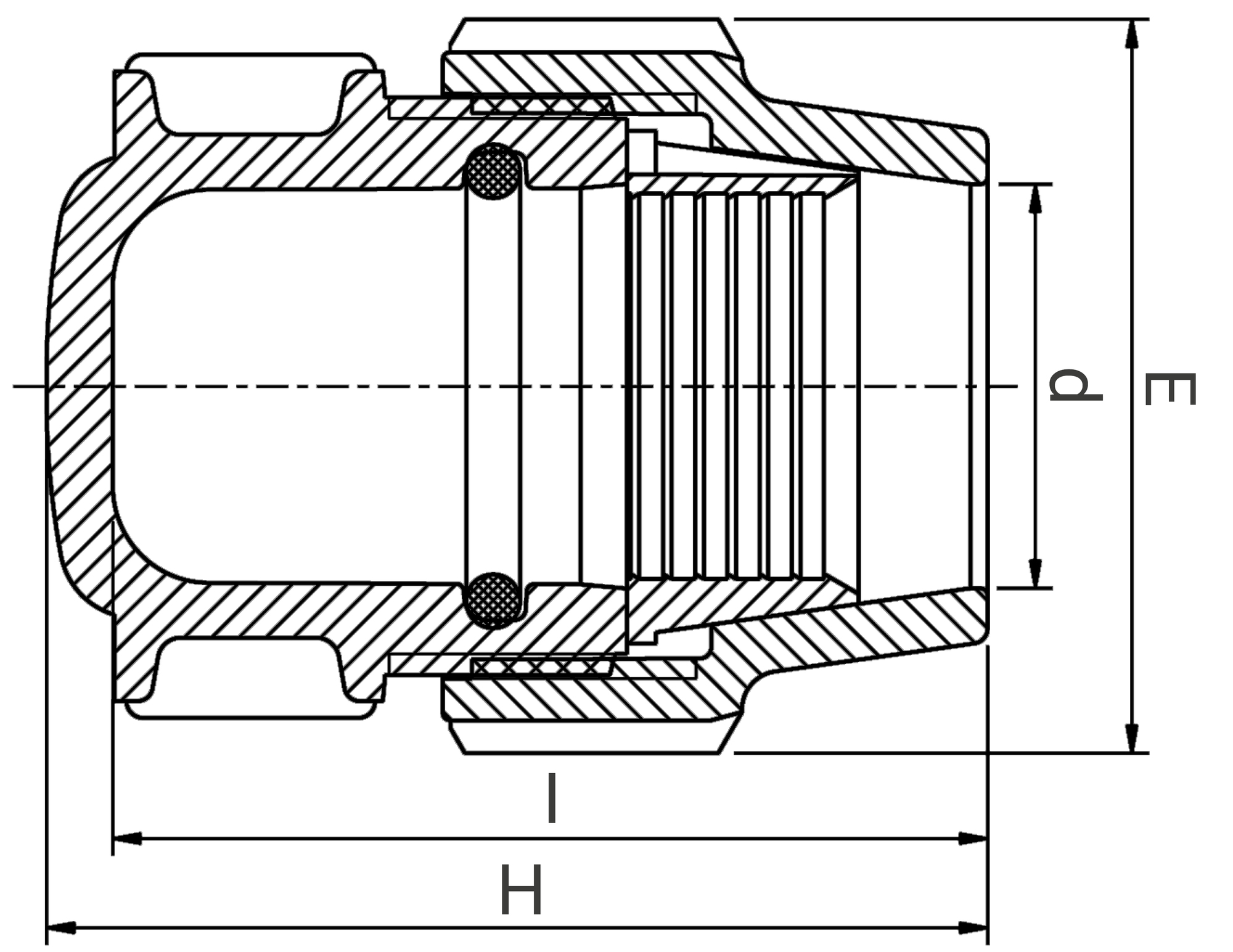

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Bouchon de fin de ligne - 7120

(application/pdf, 229.94 ko)

Fiche de mise en oeuvre - Bouchon de fin de ligne - 7120

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Bouchon de fin de ligne - 7120

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
712020	80	50	50	0,06	0.600	10	570	490	330	350	22.40
712025	85	55	55	0,07	0.700	10	570	490	330	250	18.90
712032	95	65	65	0,11	0.550	5	570	490	330	180	21.20
712040	105	80	80	0,19	-	-	570	490	330	110	22.30
712050	125	95	95	0,27	-	-	570	490	330	75	21.65
712063	145	110	110	0,45	-	-	570	490	330	45	21.65
