Coude à 90° à compression Série 7 avec dérivation filetée millenium - Filet conique - ISO 7-1
Code produit : 87850
Raccords taraudés-filetés
Adaptateur à compression coudé à 90° millenium - Fileté pour systèmes de canalisations sous pression.
Permet l'assemblage à 90° d'un tube en PEHD avec un accessoire de réseau taraudé cylindrique selon ISO 7-1. Disponible en PN16 du d75x2 1/2'' à 110x4''.
Les produits
- Etanchéité dépendante du serrage
- Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
- Pas nécessaire de chanfreiner. Filetage conique selon ISO7-1
- Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.
- Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x R | E | A | A1 | I | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 878507525 | 75 x 2 1/2" | 132 | 207 | 105 | 137 | 30 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 878507530 | 75 x 3" | 132 | 207 | 110 | 137 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 878509030 | 90 x 3" | 152 | 232 | 110 | 164 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 8785011040 | 110 x 4" | 181 | 276 | 140 | 196 | 42 | 16 | Télécharger Fiche tech. | Télécharger CAD |

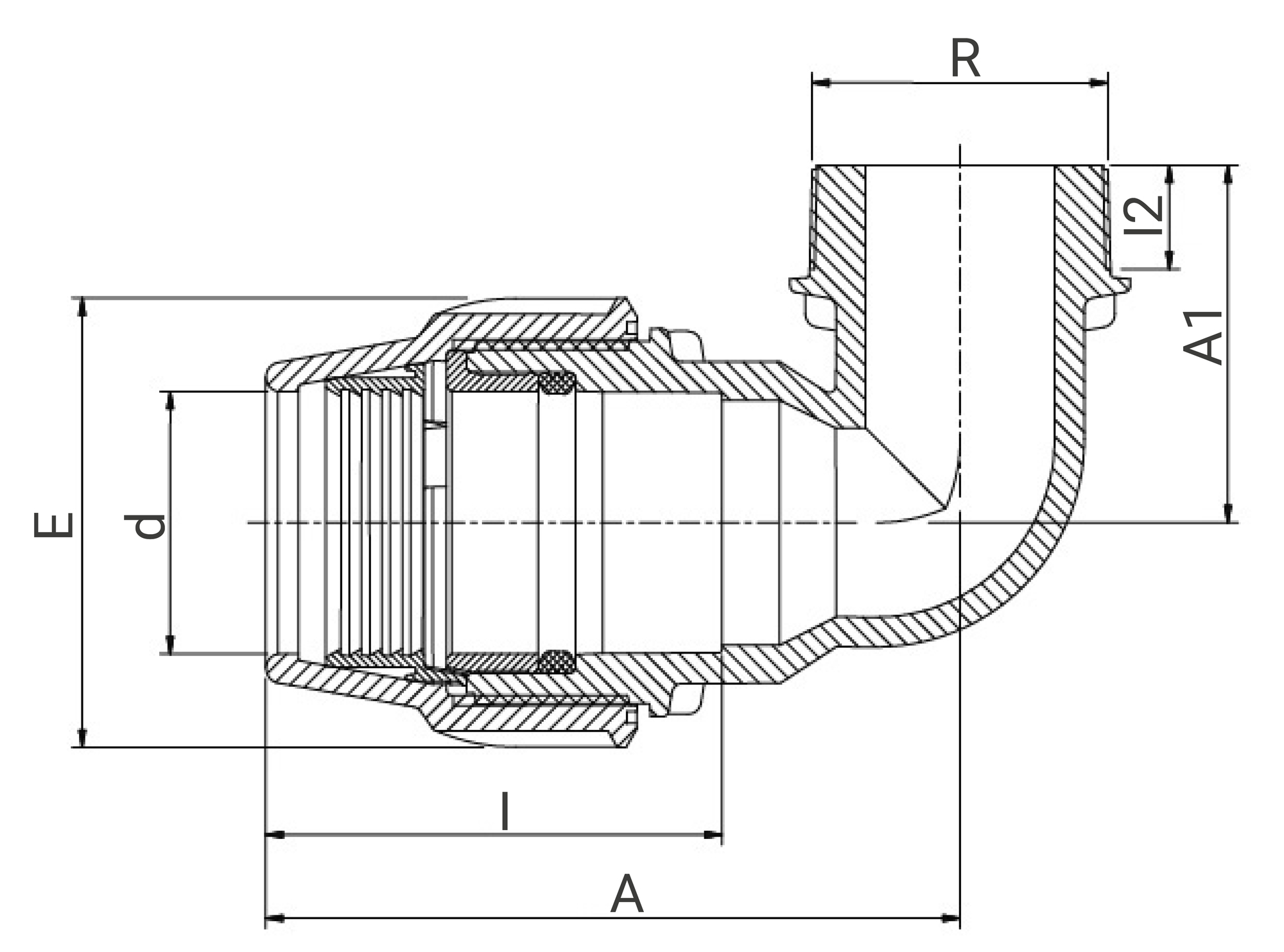

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Coude à 90° avec dérivation filetée millenium - Filet conique - ISO 7-1 - 87850
(application/pdf, 215.36 ko)Fiche de mise en oeuvre - Coude à 90° avec dérivation filetée millenium - Filet conique - ISO 7-1 - 87850
(application/pdf, 598.04 ko)Attestation de Conformité Sanitaire (ACS) - Coude à 90° avec dérivation filetée millenium - Filet conique - ISO 7-1 - 87850
(application/pdf, 1038.23 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 878507525 | 250 | 175 | 135 | 0,87 | 570 | 490 | 330 | 18 | 17,06 |
| 878507530 | 260 | 180 | 135 | 0,93 | 570 | 490 | 330 | 18 | 18,14 |
| 878509030 | 285 | 190 | 155 | 1,36 | 570 | 490 | 330 | 12 | 17,72 |
| 8785011040 | 345 | 235 | 185 | 2,32 | 570 | 490 | 330 | 6 | 15,32 |
