Ecrou pour adaptateur fileté Série 7 (7890)
Code produit : 7894
Raccords taraudés-filetés
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d | H | E | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|
| 789432 | 32 | 37 | 63 | 16 | Télécharger Fiche tech. |
| 789440 | 40 | 41 | 82 | 16 | Télécharger Fiche tech. |
| 789450 | 50 | 43 | 92 | 16 | Télécharger Fiche tech. |
| 789463 | 63 | 49 | 113 | 16 | Télécharger Fiche tech. |

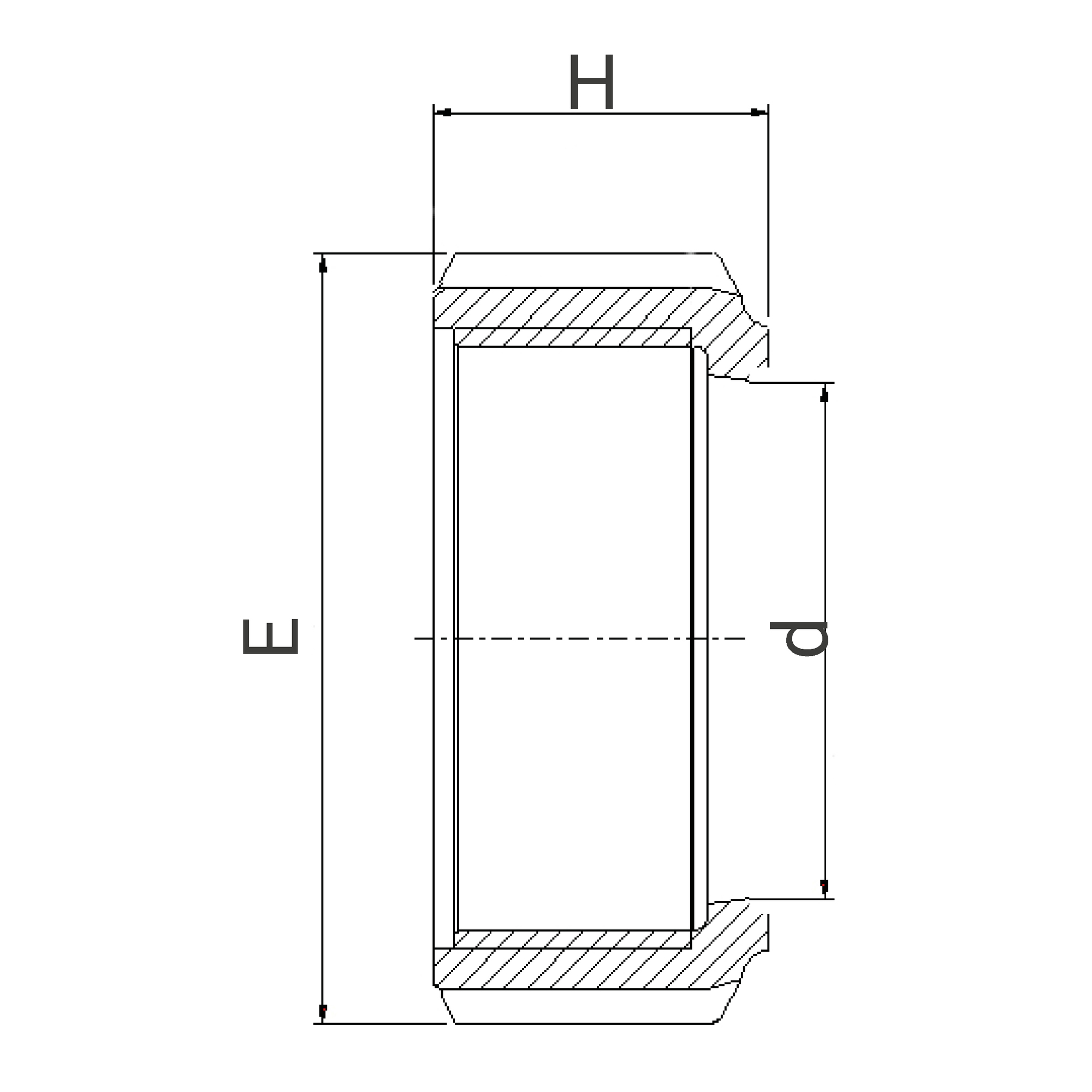

Schéma technique pour le produit :
Accessoires
Doit obligatoirement être complété par :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsInformations logistiques
| Pièce | Carton | |||||
|---|---|---|---|---|---|---|
| Référence | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 789432 | 0,03 | 570 | 490 | 330 | 400 | 13,4 |
| 789440 | 0,05 | 570 | 490 | 330 | 220 | 12,4 |
| 789450 | 0,07 | 570 | 490 | 330 | 140 | 11,2 |
| 789463 | 0,12 | 570 | 490 | 330 | 100 | 13,4 |
