Adaptateur fileté Série 7 - Filet conique - ISO 7-1

Code produit :
7890
Raccords taraudés-filetés

Adaptateur fileté avec filetage conique avec étanchéité sur le filet.
Disponible en PN16 du d25x1/2'' au d75x3'.

Télécharger le catalogue Fiche technique

Domaines d'application

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Polypropylène, copolymère haute qualité.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Adaptateur fileté Série 7 - Filet conique - ISO 7-1
Référenced x RLl2PN à 20°CFiche tech.CAD
25 x 1/2" 79 17 16 Télécharger Fiche tech. Télécharger CAD
25 x 3/4" 80 18 16 Télécharger Fiche tech. Télécharger CAD
32 x 1/2" 85 17 16 Télécharger Fiche tech. Télécharger CAD
32 x 3/4" 86 18 16 Télécharger Fiche tech. Télécharger CAD
32 x 1" 87 20 16 Télécharger Fiche tech. Télécharger CAD
40 x 1" 95 20 16 Télécharger Fiche tech. Télécharger CAD
40 x 1 1/4" 96 22 16 Télécharger Fiche tech. Télécharger CAD
40 x 1 1/2" 96 22 16 Télécharger Fiche tech. Télécharger CAD
50 x 1" 102 22 16 Télécharger Fiche tech. Télécharger CAD
50 x 1 1/4" 104 24 16 Télécharger Fiche tech. Télécharger CAD
50 x 1 1/2" 103 22 16 Télécharger Fiche tech. Télécharger CAD
50 x 2" 107 27 16 Télécharger Fiche tech. Télécharger CAD
63 x 1" 108 20 16 Télécharger Fiche tech. Télécharger CAD
63 x 1 1/4" 111 22 16 Télécharger Fiche tech. Télécharger CAD
63 x 1 1/2" 120 22 16 Télécharger Fiche tech. Télécharger CAD
63 x 2" 124 26 16 Télécharger Fiche tech. Télécharger CAD
63 x 2 1/2" 116 29 16 Télécharger Fiche tech. Télécharger CAD
75 x 2" 132 26 12,5 Télécharger Fiche tech. Télécharger CAD
75 x 2 1/2" 134 29 12,5 Télécharger Fiche tech. Télécharger CAD
75 x 3" 137 33 12,5 Télécharger Fiche tech. Télécharger CAD

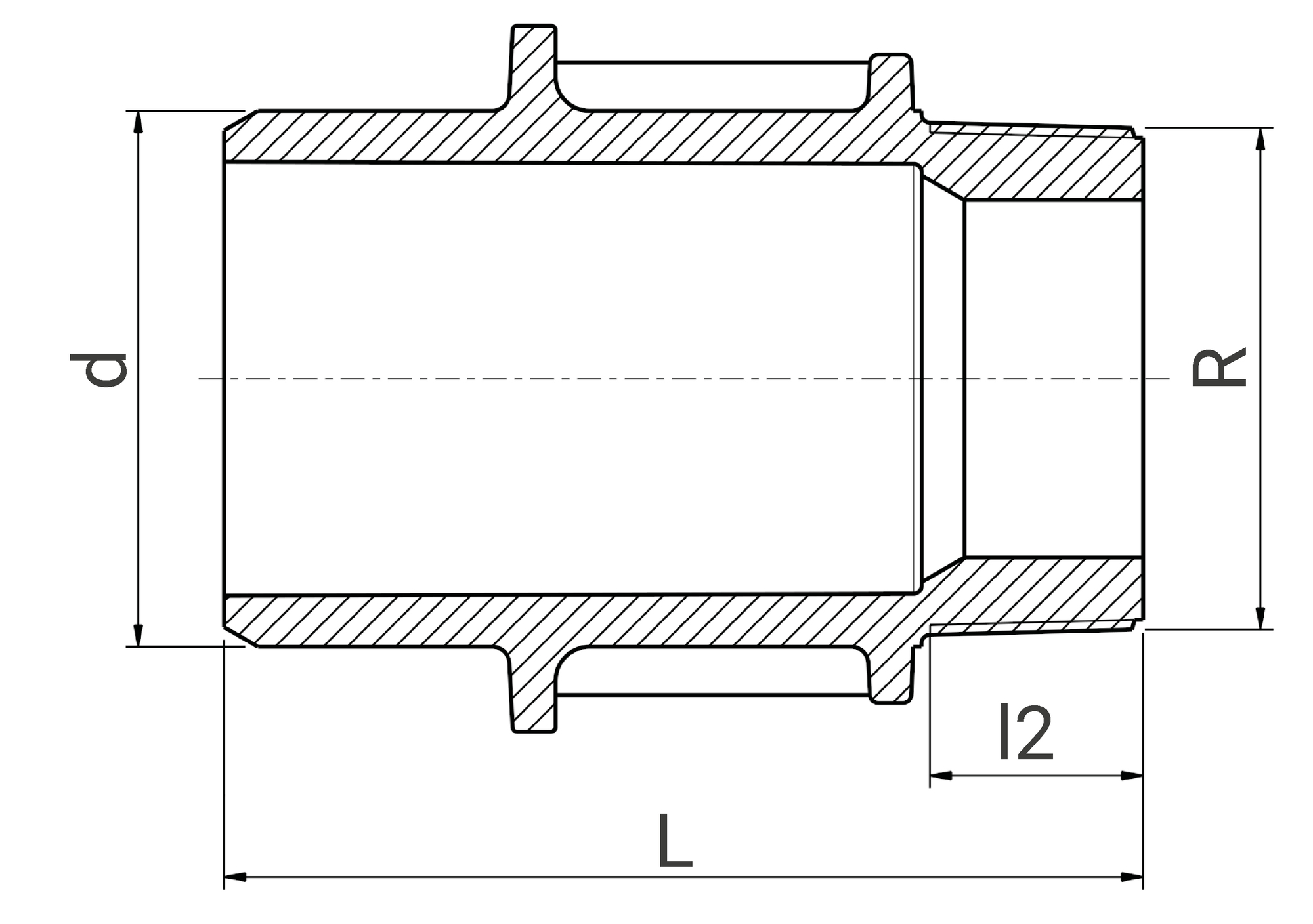

Schéma technique pour la référence :
Cliquez sur la référence de votre choix pour afficher le schéma technique.

Accessoires

Voir le produit
7894

Ecrou pour adaptateur fileté Série 7 (7890)

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

Voir le produit
7960030

Ruban PTFE (Téflon)

Ressources

Fiche technique - Adaptateur fileté - Filet conique - ISO 7-1 - 7890
(application/pdf, 256.78 ko)
Fiche de mise en oeuvre - Adaptateur fileté - Filet conique - ISO 7-1 - 7890
(application/pdf, 598.04 ko)
Attestation de Conformité Sanitaire (ACS) - Adaptateur fileté - Filet conique - ISO 7-1 - 7890
(application/pdf, 1038.23 ko)

Informations logistiques

Pièce Sachet Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Poids (kg) Qté Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
78902505 79 25 25 0,02 0,200 10 570 490 330 500 11,40
78902507 80 25 25 0,02 0,200 10 570 490 330 500 11,40
78903205 85 32 32 0,03 0,300 10 570 490 330 400 13,40
78903207 86 32 32 0,04 0,400 10 570 490 330 400 17,40
78903210 87 32 32 0,04 0,400 10 570 490 330 400 17,40
78904010 95 40 40 0,05 - - 570 490 330 220 12,40
78904013 96 40 40 0,06 - - 570 490 330 220 14,60
78904015 96 40 40 0,06 - - 570 490 330 220 14,60
78905010 102 50 50 0,08 - - 570 490 330 140 12,60
78905013 104 50 50 0,08 - - 570 490 330 140 12,60
78905015 103 50 50 0,08 - - 570 490 330 140 12,60
78905020 107 50 50 0,09 - - 570 490 330 140 14,00
78906310 108 63 63 0,14 - - 570 490 330 80 12,60
78906313 111 63 63 0,14 - - 570 490 330 80 12,60
78906315 120 63 63 0,14 - - 570 490 330 80 12,60
78906320 124 63 63 0,15 - - 570 490 330 80 13,40
78906325 116 63 63 0,16 - - 570 490 330 80 14,20
78907520 132 75 75 0,21 - - 570 490 330 60 14,00
78907525 134 75 75 0,22 - - 570 490 330 60 14,60
78907530 137 75 75 0,24 - - 570 490 330 60 15,80
