Raccord à bride Série 7

Code produit :

7220

Raccords de transition

Adaptateur à bride pour systèmes de canalisations sous pression.
Permet l'assemblage d'un tube en PEHD avec un accessoire de réseau à bride conforme à EN 1092.
Disponible en PN16 d50 à 63 mm et en PN12,5 en d125 mm.

Télécharger le catalogue Fiche technique

Etanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord, chanfreinage conseillé.
Bride intégrée.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bride : Acier SAE 1020.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 1092 : Brides et leurs assemblages - Brides circulaires pour tubes, appareils de robinetterie, raccords et accessoires, désignées PN
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord à bride Série 7
Référence	d x DN	H	E	I	D	Dp	S	Nb Boulons	Classe de perçage	PN à 20°C	Fiche tech.	CAD
72205015	50 x 40	128	96	93	150	110	18	4	ISO GN 10/16	16	Télécharger Fiche tech.	Télécharger CAD
72205020	50 x 50	128	96	93	165	125	18	4	ISO GN 10/16	16	Télécharger Fiche tech.	Télécharger CAD
72206320	63 x 50	145	113	110	165	125	18	4	ISO GN 10/16	16	Télécharger Fiche tech.	Télécharger CAD
722012550	125 x 125	270	212	250	250	210	22	8	ISO GN 10	12,5	Télécharger Fiche tech.	Télécharger CAD

Perçage des brides selon ISO 7005-1 (table 11), DIN 2501, AS/NZS 4331. JOINT NON FOURNI.

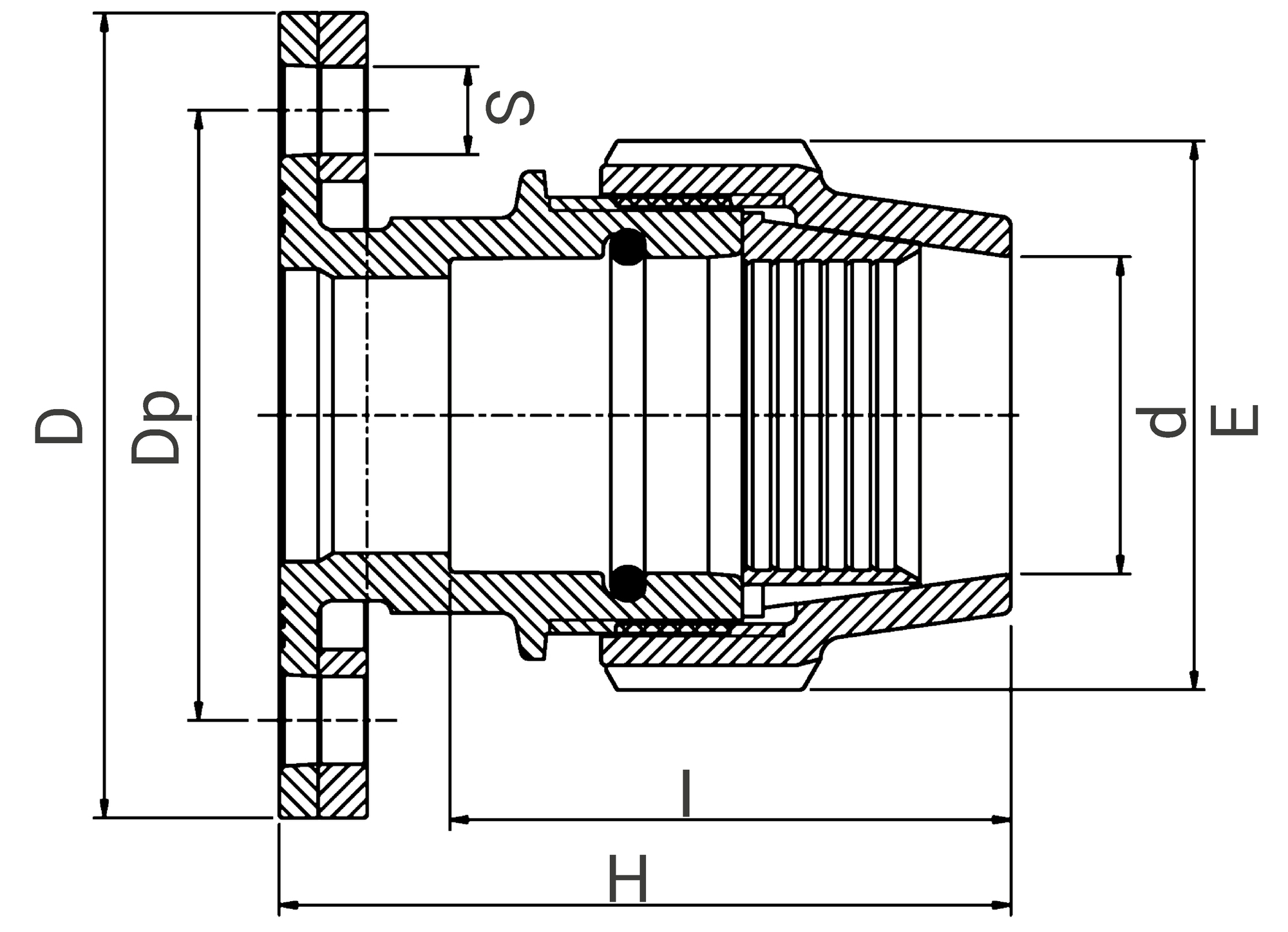

Schéma technique pour le produit :

Accessoires

7970

Rondelle de retenue pour raccords Série 7 d20 au d63 pour tubes PVC

7930

Set de réduction pour raccords à compression Série 7

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

796000

Cône à chanfreiner pour tubes PE

7960010

Cône à chanfreiner avec centreur

Ressources

Fiche technique - Raccord à bride - 7220

(application/pdf, 228.11 ko)

Fiche de mise en oeuvre - Raccord à bride - 7220

(application/pdf, 598.04 ko)

Attestation de Conformité Sanitaire (ACS) - Raccord à bride - 7220

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
72205015	130	150	150	1,21	570	490	330	20	25.60
72205020	130	165	165	1,52	570	490	330	15	24.20
72206320	145	165	165	1,56	570	490	330	15	24.80
722012550	270	250	250	5,55	570	490	330	4	23.60
