Applique murale taraudée Série 1 - Filet conique - ISO 7-1
Code produit : 10750
Raccords taraudés-filetés
Applique murale à encliqueter x Taraudé ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet d'assurer une transition entre un tube encastré dans le mur et un raccordement extérieur.
Réalisation simple d'un puisage.
Disponible en PN 16 du 20x1/2'' au d25x3/4''.
Les produits
- Compact et esthétique : Idéal pour les applications où l’espace est limité et l’apparence essentielle
- Pose en aérien ou enterrée
- Installation simple sans outil et sans serrage - Déverrouillable si besoin
- Etanchéité indépendante du maintien sur le tube - Double bague de serrage
- Ne nécessite pas de protection contre la corrosion
- Homogénéité des matériaux de l'assemblage
- Effet piston négligeable grâce à l'ensemble double bague et écrou
- Facilite l'installation et la maintenance des robinets extérieurs sans nécessiter de travaux importants dans le mur
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Cerclage : Acier inox AISI 304.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | E | I | I2 | A | L | A1 | A2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 107502005 | 20 x 1/2" | 95 | 41 | 45 | 17 | 67 | 73 | 39 | 28 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107502007 | 20 x 3/4" | 95 | 41 | 45 | 18 | 67 | 73 | 43 | 28 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107502505 | 25 x 1/2" | 98 | 47 | 48 | 17 | 74 | 78 | 40 | 28 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107502507 | 25 x 3/4" | 98 | 47 | 48 | 18 | 74 | 78 | 43 | 28 | 16 | Télécharger Fiche tech. | Télécharger CAD |

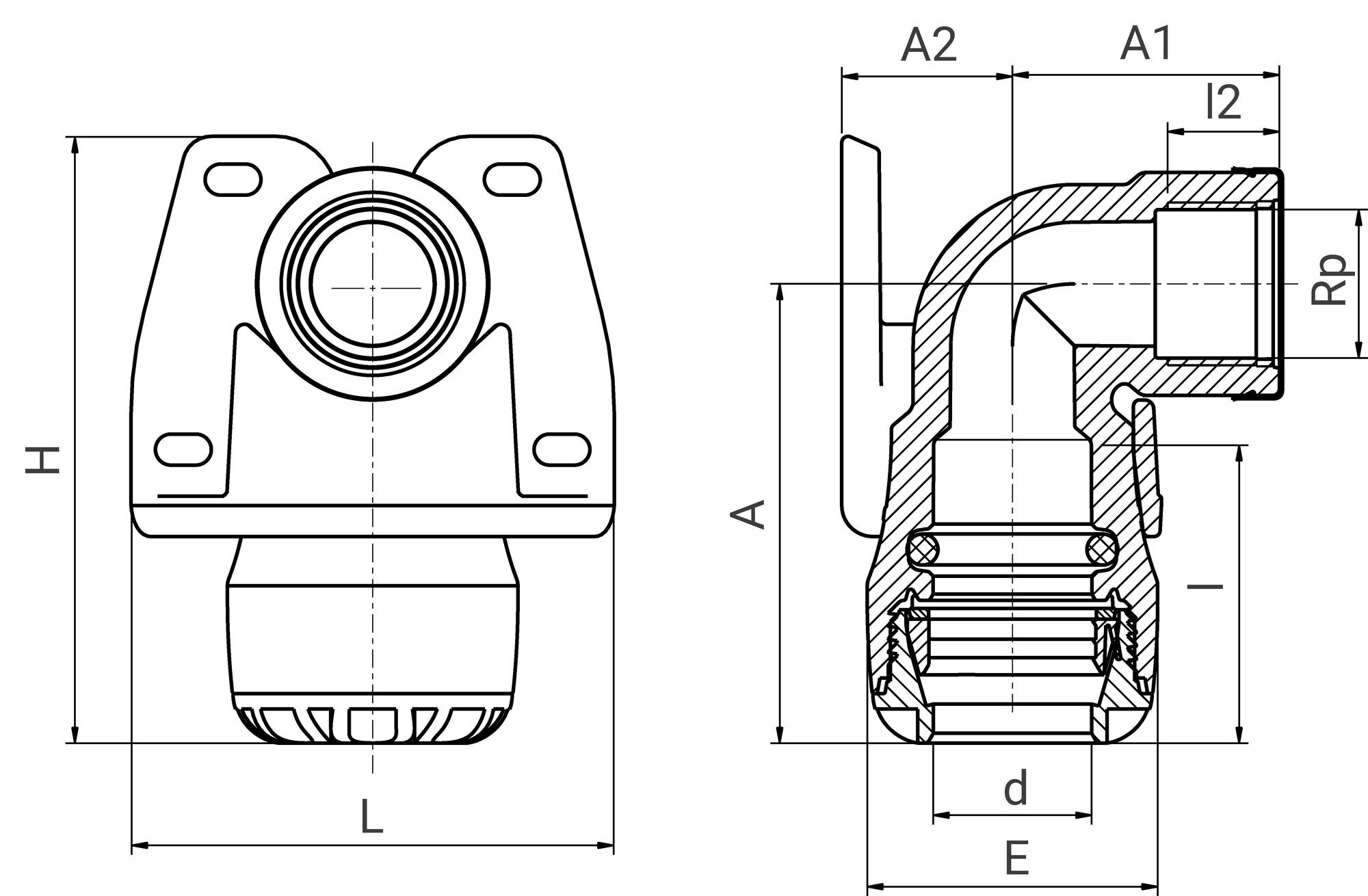

Schéma technique pour le produit :
Accessoires
1091Q
Kit d'adaptation encliquetable Série 1 pour tube PE/PVC
35891
Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228
35890
Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Applique murale taraudée - Filet conique - ISO 7-1 - 10750
(application/pdf, 224.15 ko)Fiche de mise en oeuvre - Applique murale taraudée - Filet conique - ISO 7-1 - 10750
(application/pdf, 1078.67 ko)Attestation de Conformité Sanitaire (ACS) - Applique murale taraudée - Filet conique - ISO 7-1 - 10750
(application/pdf, 612.76 ko)Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 107502005 | 100 | 70 | 75 | 0,09 | 0,45 | 5 | 570 | 490 | 330 | 160 | 15,8 |
| 107502007 | 100 | 75 | 75 | 0,09 | 0,45 | 5 | 570 | 490 | 330 | 160 | 15,8 |
| 107502505 | 105 | 75 | 80 | 0,11 | 0,55 | 5 | 570 | 490 | 330 | 160 | 19 |
| 107502507 | 105 | 75 | 80 | 0,11 | 0,55 | 5 | 570 | 490 | 330 | 160 | 19 |
