Coude à 90° encliquetable Série 1 - Dérivation filetée - Filet conique - ISO 7-1

Code produit :

10850

Raccords taraudés-filetés

Adaptateur à encliqueter coudé à 90° - Fileté pour systèmes de canalisations PEHD pression.
Permet l'assemblage à 90° d'un tube en PEHD avec un accessoire de réseau taraudé cylindrique selon ISO 7-1, de préférence en matériau plastique (type PP, PVC, PARV…).
Facilite les interventions futures sur l'installation.
Disponible en PN16 du d20x1/2'' au d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Coude à 90° encliquetable Série 1 - Dérivation filetée - Filet conique - ISO 7-1
Référence	d x R	E	A	A1	I	PN à 20°C	I2	Fiche tech.	CAD
108502005	20 x 1/2"	41	66	41	45	16	16	Télécharger Fiche tech.	Télécharger CAD
108502007	20 x 3/4"	41	66	42	45	16	17	Télécharger Fiche tech.	Télécharger CAD
108502505	25 x 1/2"	47	74	44	48	16	16	Télécharger Fiche tech.	Télécharger CAD
108502507	25 x 3/4"	47	74	45	48	16	17	Télécharger Fiche tech.	Télécharger CAD
108502510	25 x 1"	47	74	47	48	16	19	Télécharger Fiche tech.	Télécharger CAD
108503207	32 x 3/4"	58	81	51	53	16	17	Télécharger Fiche tech.	Télécharger CAD
108503210	32 x 1"	58	81	53	53	16	19	Télécharger Fiche tech.	Télécharger CAD
108503213	32 x 1 1/4"	58	81	54	53	16	21	Télécharger Fiche tech.	Télécharger CAD
108503215	32 x 1 1/2"	58	81	62	53	16	22	Télécharger Fiche tech.	Télécharger CAD
108503220	32 x 2"	58	89	66	53	16	25	Télécharger Fiche tech.	Télécharger CAD
108504010	40 x 1"	70	107	57	71	16	19	Télécharger Fiche tech.	Télécharger CAD
108504013	40 x 1 1/4"	70	107	58	71	16	21	Télécharger Fiche tech.	Télécharger CAD
108504015	40 x 1 1/2"	70	107	60	71	16	21	Télécharger Fiche tech.	Télécharger CAD
108505013	50 x 1 1/4"	85	122	68	79	16	22	Télécharger Fiche tech.	Télécharger CAD
108505015	50 x 1 1/2"	85	122	68	79	16	21	Télécharger Fiche tech.	Télécharger CAD
108506313	63 x 1 1/4"	103	143	76	90	16	22	Télécharger Fiche tech.	Télécharger CAD
108506315	63 x 1 1/2"	103	143	78	90	16	21	Télécharger Fiche tech.	Télécharger CAD
108506320	63 x 2"	103	143	81	90	16	25	Télécharger Fiche tech.	Télécharger CAD

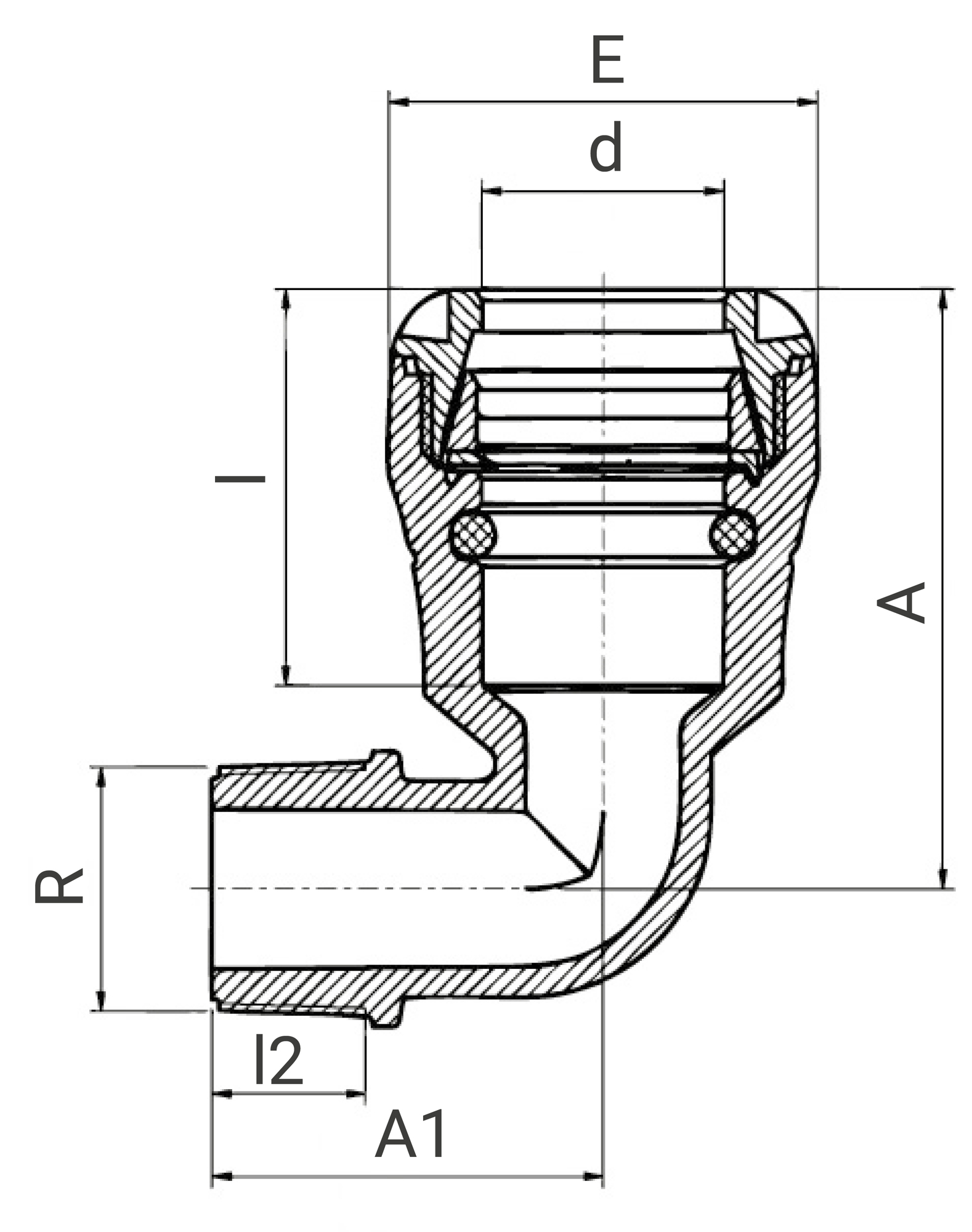

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Coude à 90° - Dérivation filetée - Filet conique - ISO 7-1 - 10850

(application/pdf, 252.67 ko)

Fiche de mise en oeuvre - Coude à 90° - Dérivation filetée - Filet conique - ISO 7-1 - 10850

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Coude à 90° - Dérivation filetée - Filet conique - ISO 7-1 - 10850

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
108502005	80	65	45	0,04	0,4	10	570	490	330	320	14,2
108502007	85	65	45	0,05	0,5	10	570	490	330	300	16,4
108502505	90	70	50	0,05	0,5	10	570	490	330	350	18,9
108502507	90	70	50	0,06	0,6	10	570	490	330	350	22,4
108502510	95	75	50	0,06	0,6	10	570	490	330	350	22,4
108503207	100	80	60	0,09	0,45	5	570	490	330	180	17,6
108503210	100	85	60	0,09	0,45	5	570	490	330	180	17,6
108503213	105	85	60	0,11	0,55	5	570	490	330	140	16,8
108503215	110	95	60	0,13	0,65	5	570	490	330	150	20,9
108503220	125	95	70	0,15	0,75	5	570	490	330	100	16,4
108504010	140	105	70	0,17	-	-	570	490	330	100	18,4
108504013	140	105	70	0,19	-	-	570	490	330	100	20,4
108504015	140	105	70	0,19	-	-	570	490	330	100	20,4
108505013	155	115	85	0,26	-	-	570	490	330	65	18,3
108505015	155	115	85	0,28	-	-	570	490	330	60	18,2
108506313	180	130	105	0,43	-	-	570	490	330	40	18,6
108506315	180	130	105	0,45	-	-	570	490	330	40	19,4
108506320	180	135	105	0,48	-	-	570	490	330	40	20,6
