Coude à 90° encliquetable Série 1 - Dérivation taraudée laiton - Filet conique - ISO 7-1
Code produit : 10760
Raccords taraudés-filetés
Adaptateur à encliqueter coudé à 90° - Taraudé LAITON ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage à 90° d'un tube en PEHD avec un accessoire de réseau taraudé selon ISO 7-1, tous matériaux.
Disponible en PN 16 du d32x1'' à d63x2''.
Les produits
- Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
- Pose en aérien ou enterrée
- Installation simple sans outil - Déverrouillable si besoin
- Etanchéité indépendante du maintien sur le tube
- Double bague de serrage
- Ne nécessite pas de protection contre la corrosion
Domaines d'application
Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Laiton - Alliage CW617N. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | E | A | A1 | I | I2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|
| 107603210 | 32 x 1" | 58 | 73 | 60 | 53 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107604007 | 40 x 3/4" | 70 | 107 | 51 | 72 | 16 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107604010 | 40 x 1" | 70 | 107 | 60 | 72 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107604013 | 40 x 1 1/4" | 70 | 107 | 67 | 72 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107604015 | 40 x 1 1/2" | 70 | 107 | 70 | 72 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107605010 | 50 x 1" | 85 | 122 | 60 | 79 | 19 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107605013 | 50 x 1 1/4" | 85 | 122 | 67 | 79 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107605015 | 50 x 1 1/2" | 85 | 122 | 73 | 79 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107605020 | 50 x 2" | 85 | 122 | 84 | 79 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107606313 | 63 x 1 1/4" | 103 | 143 | 68 | 90 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107606315 | 63 x 1 1/2" | 103 | 143 | 72 | 90 | 21 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 107606320 | 63 x 2" | 103 | 143 | 82 | 90 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |

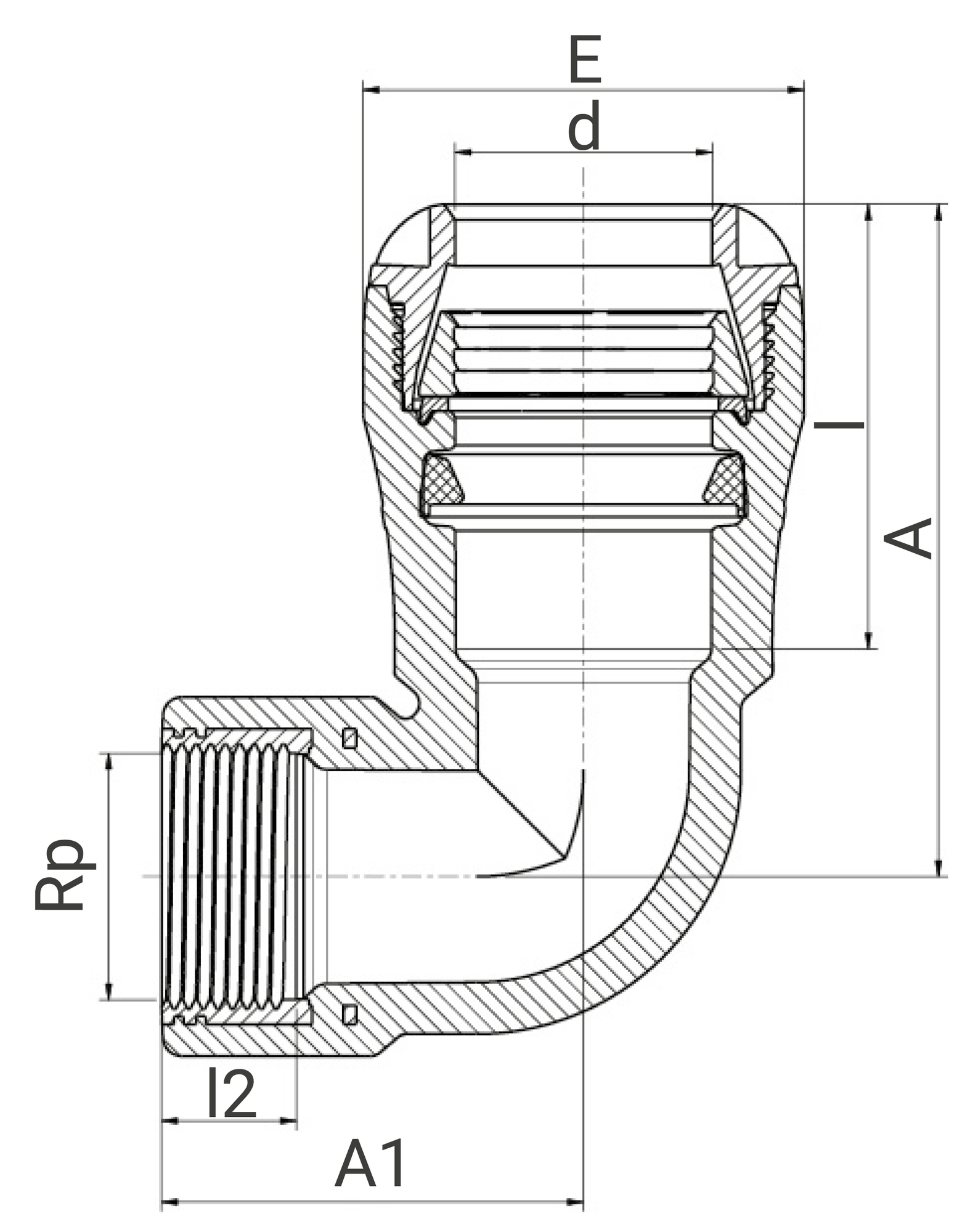

Schéma technique pour le produit :
Accessoires
1091Q
Kit d'adaptation encliquetable Série 1 pour tube PE/PVC
35891
Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228
35890
Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)
