Manchon universel PLASS 1

Code produit :

10017

Raccord universel PLASS1

Raccord droit Série 1 à encliqueter x à compression universel.
Permet le raccordement droit d'un tube en PEHD PN 16 ou PVC pression (moyennant le kit PVC 1091Q côté Série 1) avec tout type de tubes polymèriques ou metalliques d'usage standards (sauf multi-couches).
Idéal pour raccorder des tubes de matériaux différents en neuf et en réparation.
Disponible en PN16 en d25x14-18 / 19-22 / 24-28 / 31-35 et d32x19-22 / 24-28 / 31-35.

Télécharger le catalogue Fiche technique

Etanchéité indépendante du verrouillage
Joint torique XXL pour reprise de défaut acceptable côté compression
Double verrouillage (pression et dépression)
Pas de corrosion, insensible aux courants vagabonds, réseaux homogènes
Bague de crampage bi-matériaux
Pose en aérien ou enterré
Montage facile, rapide et fiable

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal et acier inox AISI 304.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Manchon universel PLASS 1
Référence	d x d1	H	E	I	I1	PN à 20°C	Fiche tech.	CAD
100172518	25 x 14-18	117-137	54	48	47	16	Télécharger Fiche tech.	Télécharger CAD
100172522	25 x 19-22	119-130	57	48	47	16	Télécharger Fiche tech.	Télécharger CAD
100172528	25 x 24-28	130-142	66	48	55	16	Télécharger Fiche tech.	Télécharger CAD
100172535	25 x 31-35	150-158	76	48	62	16	Télécharger Fiche tech.	Télécharger CAD
100173222	32 x 19-22	127-138	57	55	47	16	Télécharger Fiche tech.	Télécharger CAD
100173228	32 x 24-28	135-147	66	55	55	16	Télécharger Fiche tech.	Télécharger CAD
100173235	32 x 31-35	153-161	76	55	60	16	Télécharger Fiche tech.	Télécharger CAD

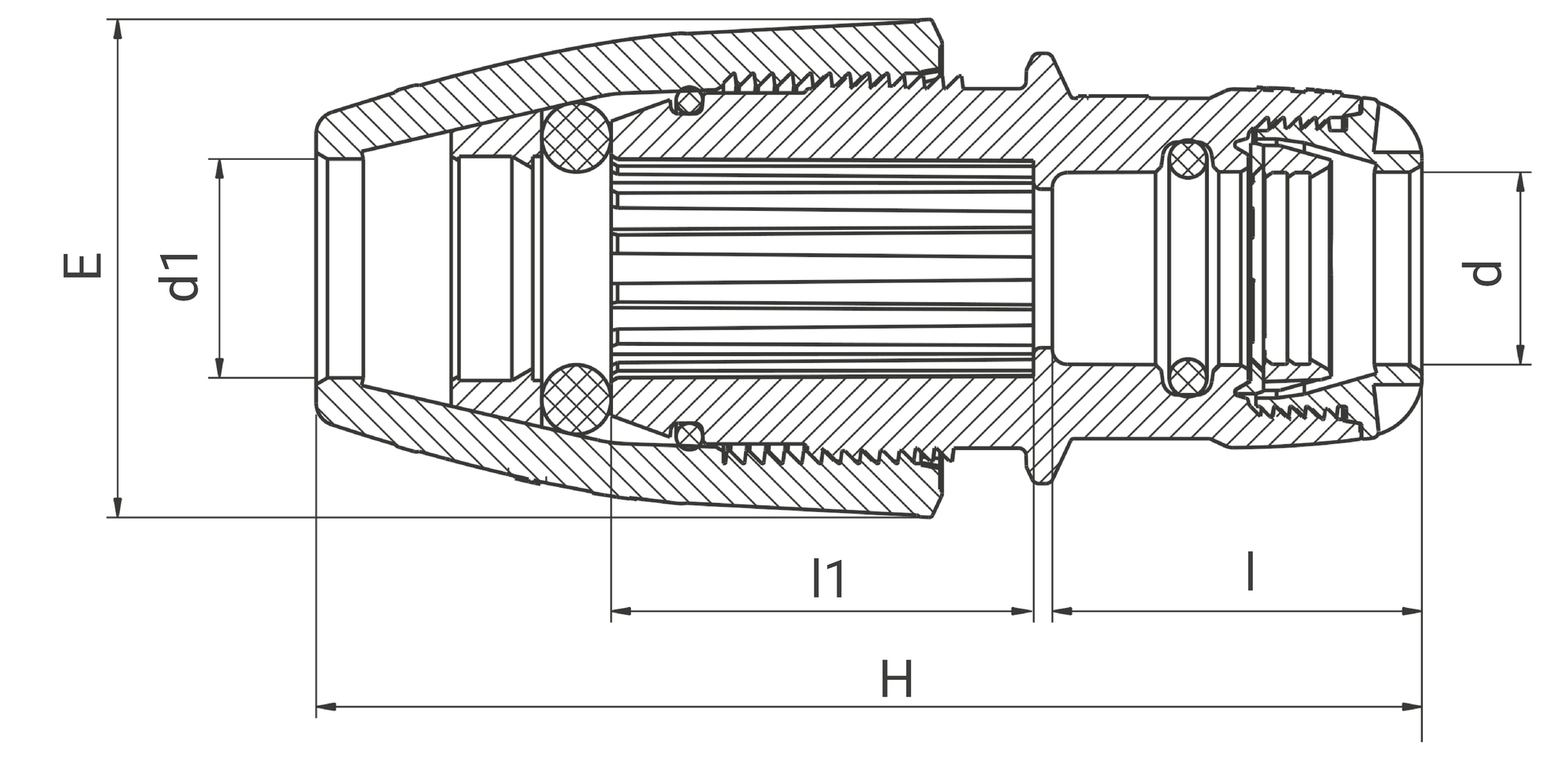

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

35890

Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Manchon universel PLASS 1 - 10017

(application/pdf, 179.27 ko)

Fiche de mise en oeuvre - Manchon universel PLASS 1 - 10017

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Manchon universel PLASS 1 - 10017

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
100172518	140	55	55	0,13	0,65	5	570	490	330	180	24,8
100172522	140	60	60	0,14	0,7	5	570	490	330	150	22,4
100172528	145	70	70	0,18	0,9	5	570	490	330	120	23
100172535	160	80	80	0,24	1,2	5	570	490	330	70	18,2
100173222	140	60	60	0,17	0,85	5	570	490	330	120	21,8
100173228	150	70	70	0,21	1,05	5	570	490	330	100	22,4
100173235	165	80	80	0,26	1,3	5	570	490	330	70	19,6
