Raccord femelle encliquetable Série 1 - Filet conique - ISO 7-1

Code produit :

10030

Raccords taraudés-filetés

Adaptateur à encliqueter droit - Taraudé PP ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau fileté selon ISO 7-1, de préférence en matériau plastique (type PP, PVC, PARV…).
Disponible en PN 16 du d20x1/2'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord femelle encliquetable Série 1 - Filet conique - ISO 7-1
Référence	d x Rp	H	E	I	I2	PN à 20°C	Fiche tech.	CAD
100302005	20 x 1/2"	67	41	45	17	16	Télécharger Fiche tech.	Télécharger CAD
100302007	20 x 3/4"	71	41	45	18	16	Télécharger Fiche tech.	Télécharger CAD
100302505	25 x 1/2"	70	47	48	17	16	Télécharger Fiche tech.	Télécharger CAD
100302507	25 x 3/4"	71	47	48	18	16	Télécharger Fiche tech.	Télécharger CAD
100302510	25 x 1"	80	47	48	21	16	Télécharger Fiche tech.	Télécharger CAD
100303207	32 x 3/4"	77	58	54	18	16	Télécharger Fiche tech.	Télécharger CAD
100303210	32 x 1"	79	58	54	21	16	Télécharger Fiche tech.	Télécharger CAD
100303213	32 x 1 1/4"	90	58	54	24	16	Télécharger Fiche tech.	Télécharger CAD
100303215	32 x 1 1/2"	95	58	54	24	16	Télécharger Fiche tech.	Télécharger CAD
100304010	40 x 1"	97	70	70	21	16	Télécharger Fiche tech.	Télécharger CAD
100304013	40 x 1 1/4"	100	70	70	24	16	Télécharger Fiche tech.	Télécharger CAD
100304015	40 x 1 1/2"	103	70	70	24	16	Télécharger Fiche tech.	Télécharger CAD
100305013	50 x 1 1/4"	110	85	78	24	16	Télécharger Fiche tech.	Télécharger CAD
100305015	50 x 1 1/2"	110	85	78	24	16	Télécharger Fiche tech.	Télécharger CAD
100305020	50 x 2"	118	85	78	29	16	Télécharger Fiche tech.	Télécharger CAD
100306315	63 x 1 1/2"	125	103	90	24	16	Télécharger Fiche tech.	Télécharger CAD
100306320	63 x 2"	129	103	90	29	16	Télécharger Fiche tech.	Télécharger CAD

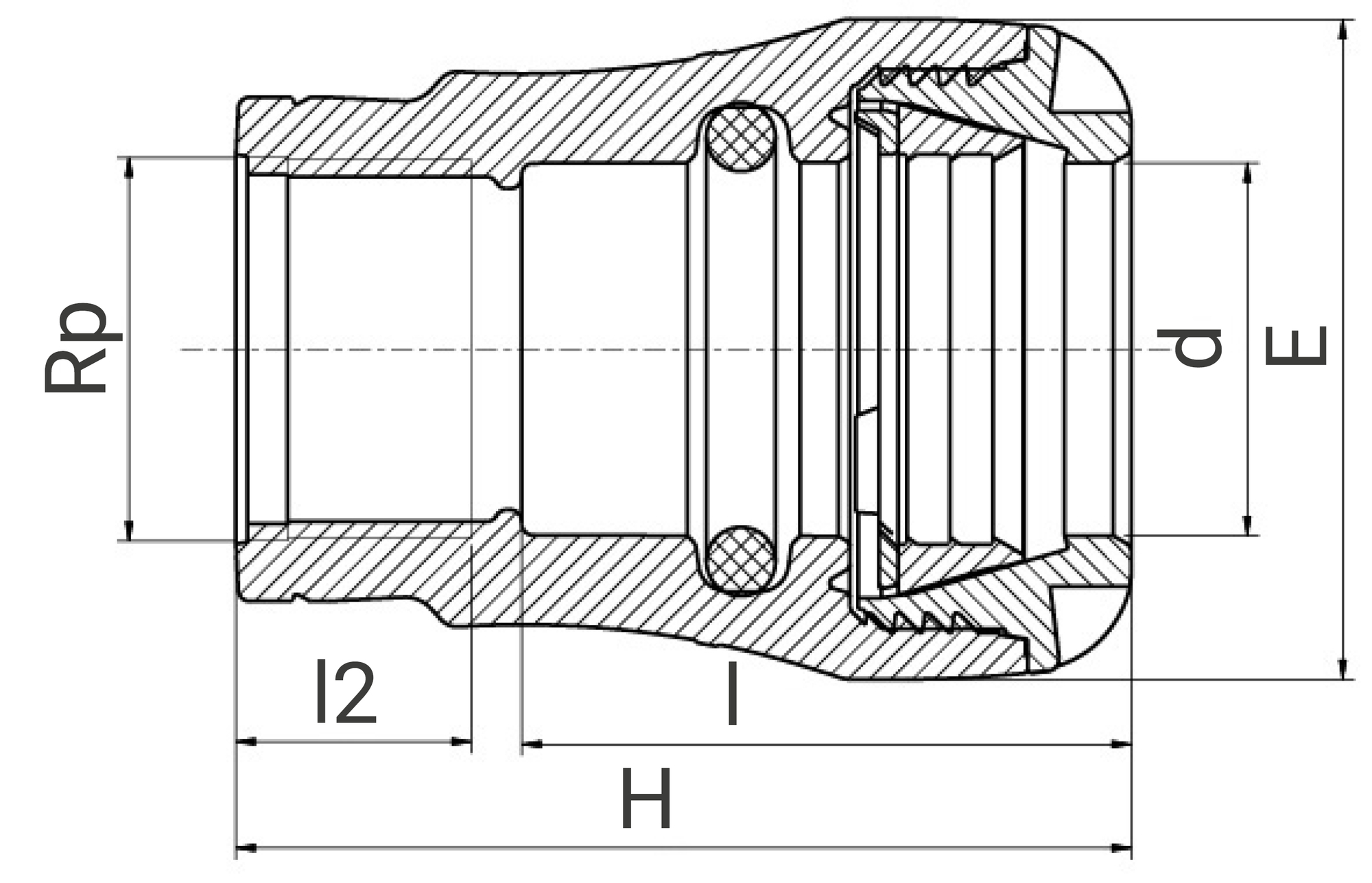

Schéma technique pour le produit :
