Raccord femelle encliquetable Série 1 - Taraudage laiton - Portée plate - Filet cylindrique - ISO 228

Code produit :

1073G

Raccords taraudés-filetés

Adaptateur à encliqueter droit - Taraudé laiton ISO 228.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau fileté selon ISO 228, tous matériaux.
Adapté à l'environnement compteur.
Disponible en PN 16 du d20x1/2'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion
Etanchéité sur le fond par joint plat. Pas besoin de téflon

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Laiton - Alliage CW617N. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord femelle encliquetable Série 1 - Taraudage laiton - Portée plate - Filet cylindrique - ISO 228
Référence	d x G	H	E	I	I2	PN à 20°C	Fiche tech.	CAD
1073G2005	20 x 1/2"	80	41	55	12	16	Télécharger Fiche tech.	Télécharger CAD
1073G2007	20 x 3/4"	80	41	55	12	16	Télécharger Fiche tech.	Télécharger CAD
1073G2505	25 x 1/2"	78	47	48	12	16	Télécharger Fiche tech.	Télécharger CAD
1073G2507	25 x 3/4"	78	47	48	12	16	Télécharger Fiche tech.	Télécharger CAD
1073G2510	25 x 1"	89	47	48	14	16	Télécharger Fiche tech.	Télécharger CAD
1073G3207	32 x 3/4"	86	58	56	12	16	Télécharger Fiche tech.	Télécharger CAD
1073G3210	32 x 1"	88	58	56	14	16	Télécharger Fiche tech.	Télécharger CAD
1073G3213	32 x 1 1/4"	99	58	69	19	16	Télécharger Fiche tech.	Télécharger CAD
1073G4013	40 x 1 1/4"	109	70	73	19	16	Télécharger Fiche tech.	Télécharger CAD
1073G4015	40 x 1 1/2"	109	70	81	19	16	Télécharger Fiche tech.	Télécharger CAD
1073G5015	50 x 1 1/2"	118	85	68	19	16	Télécharger Fiche tech.	Télécharger CAD
1073G5020	50 x 2"	127	85	88	23	16	Télécharger Fiche tech.	Télécharger CAD
1073G6320	63 x 2"	133	103	92	23	16	Télécharger Fiche tech.	Télécharger CAD

Fourni avec joint.

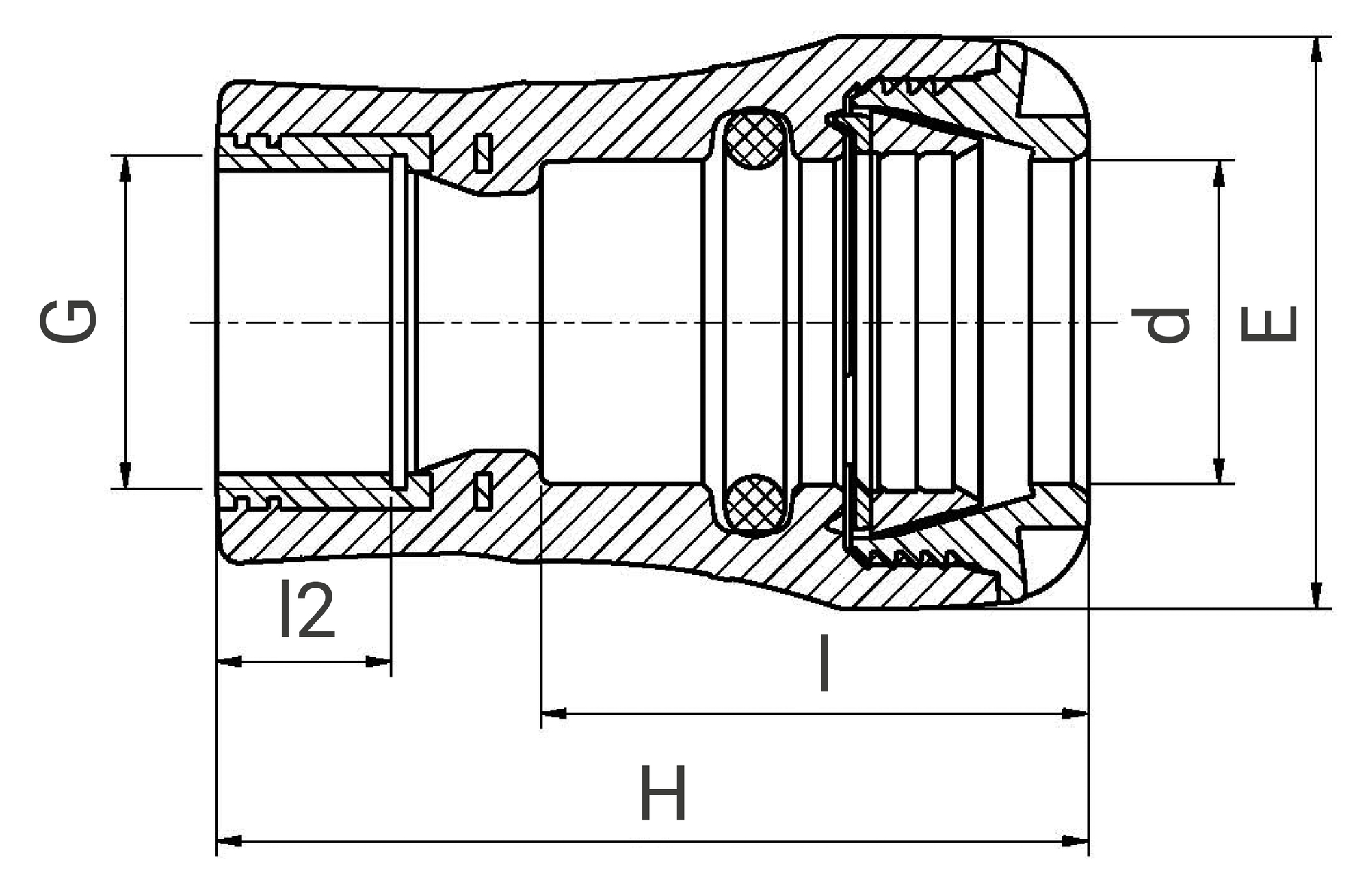

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

35890

Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Raccord femelle - Taraudage laiton - Portée plate - Filet cylindrique - ISO 228 - 1073G

(application/pdf, 238.49 ko)

Fiche de mise en oeuvre - Raccord femelle - Taraudage laiton - Portée plate - Filet cylindrique - ISO 228 - 1073G

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Raccord femelle - Taraudage laiton - Portée plate - Filet cylindrique - ISO 228 - 1073G

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
1073G2005	75	45	45	0,09	570	490	330	320	30.20
1073G2007	85	45	45	0,1	570	490	330	250	26.40
1073G2505	85	50	50	0,19	570	490	330	280	54.60
1073G2507	80	50	50	0,1	570	490	330	248	26,2
1073G2510	90	50	50	0,14	570	490	330	180	26.60
1073G3207	90	60	60	0,14	570	490	330	180	26.60
1073G3210	90	60	60	0,16	570	490	330	156	26,36
1073G3213	100	60	60	0,24	570	490	330	100	25.40
1073G4013	110	70	70	0,26	570	490	330	90	24.80
1073G4015	115	70	70	0,31	570	490	330	90	29.30
1073G5015	125	85	85	0,36	570	490	330	80	30.20
1073G5020	130	85	85	0,55	570	490	330	40	23.40
1073G6320	135	105	105	0,68	570	490	330	35	25.20
