Raccord femelle encliquetable Série 1 - Portée plate - Filet cylindrique - ISO 228

Code produit :

1003G

Raccords taraudés-filetés

Adaptateur à encliqueter droit - Taraudé polypropylène ISO 228.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau fileté selon ISO 228, de préférence en matériau plastique (type PP, PVC, PARV…).
Disponible en PN 16 du 25x3/4'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion
Etanchéité sur le fond par joint plat. Pas besoin de téflon

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord femelle encliquetable Série 1 - Portée plate - Filet cylindrique - ISO 228
Référence	d x G	H	E	I	I2	PN à 20°C	Fiche tech.	CAD
1003G2507	25 x 3/4"	71	47	48	12	16	Télécharger Fiche tech.	Télécharger CAD
1003G3207	32 x 3/4"	76	58	54	12	16	Télécharger Fiche tech.	Télécharger CAD
1003G3210	32 x 1"	79	58	54	14	16	Télécharger Fiche tech.	Télécharger CAD
1003G3213	32 x 1 1/4"	90	58	64	190	16	Télécharger Fiche tech.	Télécharger CAD
1003G3215	32 x 1 1/2"	95	64	67	190	16	Télécharger Fiche tech.	Télécharger CAD
1003G4013	40 x 1 1/4"	100	70	74	19	16	Télécharger Fiche tech.	Télécharger CAD
1003G4015	40 x 1 1/2"	103	70	70	19	16	Télécharger Fiche tech.	Télécharger CAD
1003G5015	50 x 1 1/2"	110	85	78	19	16	Télécharger Fiche tech.	Télécharger CAD
1003G5020	50 x 2"	118	85	89	23	16	Télécharger Fiche tech.	Télécharger CAD
1003G6315	63 x 1 1/2"	125	103	90	19	16	Télécharger Fiche tech.	Télécharger CAD
1003G6320	63 x 2"	129	103	95	23	16	Télécharger Fiche tech.	Télécharger CAD

Fourni avec joint.

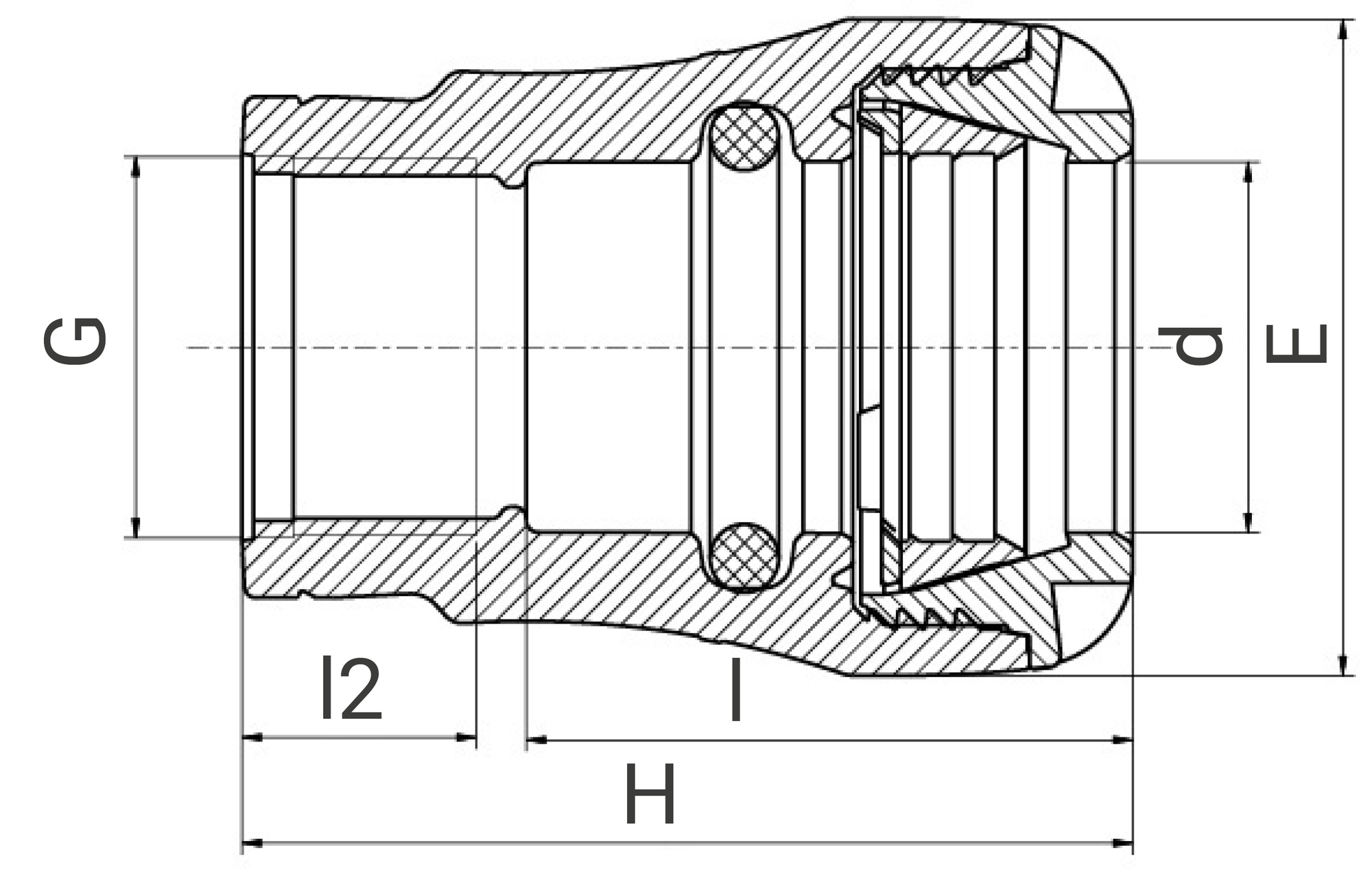

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

35890

Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Raccord femelle - Portée plate - Filet cylindrique - ISO 228 - 1003G

(application/pdf, 235.08 ko)

Fiche de mise en oeuvre - Raccord femelle - Portée plate - Filet cylindrique - ISO 228 - 1003G

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Raccord femelle - Portée plate - Filet cylindrique - ISO 228 - 1003G

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
1003G2507	75	50	50	0,05	570	490	330	280	15.40
1003G3207	85	60	60	0,08	570	490	330	200	17.40
1003G3210	85	60	60	0,08	570	490	330	200	17.40
1003G3213	105	70	70	0,11	570	490	330	200	23.40
1003G3215	105	70	70	0,11	570	490	330	180	21.20
1003G4013	105	70	70	0,14	570	490	330	135	20.30
1003G4015	105	70	70	0,17	570	490	330	130	23.50
1003G5015	115	85	85	0,25	570	490	330	90	23.90
1003G5020	120	85	85	0,26	570	490	330	80	22.20
1003G6315	130	105	105	0,38	570	490	330	50	20.40
1003G6320	130	105	105	0,38	570	490	330	50	20.40
