Vanne encliquetable Série 1 PE-Cuivre
Code produit : 03410C
Vannes
Vanne à soupape droite - embouts à encliqueter pour systèmes de canalisations pression.
Elle permet de connecter un réseau en PEHD (souvent utilisé pour l'adduction d'eau extérieure) à un réseau en cuivre (couramment utilisé à l'intérieur des bâtiments). Elle permet de réguler, contrôler ou stopper le débit dans un réseau d'eau.
Elle facilite la rénovation ou l'extension de systèmes existants en permettant la connexion entre anciennes canalisations en cuivre et nouvelles en PEHD.
Fermeture par presse-étoupe.
Disponible en PN16 du d20x15 à 32x28 mm.
Les produits
- Elle permet de régler le débit. En ajustant son ouverture, il est possible de moduler la pression en amont et en aval. Une vanne à soupape manuelle permet d’isoler une section du réseau pour effectuer des réparations ou un entretien sans arrêter le reste du système.
- Elle permet en outre une ouverture et fermeture progressive afin d'éviter les coups de bélier qui endommagent les canalisations.
- Elle nécessite peu d'entretien, ce qui réduit les coûts de maintenance à long terme.
- Légère, résistante à la corrosion (pas de pièce métallique), elle est facile à monter et manœuvrer à l'aide de la poignée en PPH.
- Montage hors sol ou enterré dans un regard pour son accessibilité.
Domaines d'application
Adduction d'eau potable ou brute. Plomberie eau froide. Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
Corps : Polypropylène, copolymère haute qualité. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal et laiton CW617N.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x d1 | H | E | E1 | I | I1 | A | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 03410C2015 | 20 x 15 | 123 | 41 | 41 | 45 | 45 | 89 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 03410C2515 | 25 x 15 | 129 | 47 | 42 | 48 | 46 | 89 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 03410C2522 | 25 x 22 | 134 | 47 | 47 | 48 | 48 | 89 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 03410C3228 | 32 x 28 | 152 | 58 | 58 | 54 | 54 | 89 | 16 | Télécharger Fiche tech. | Télécharger CAD |

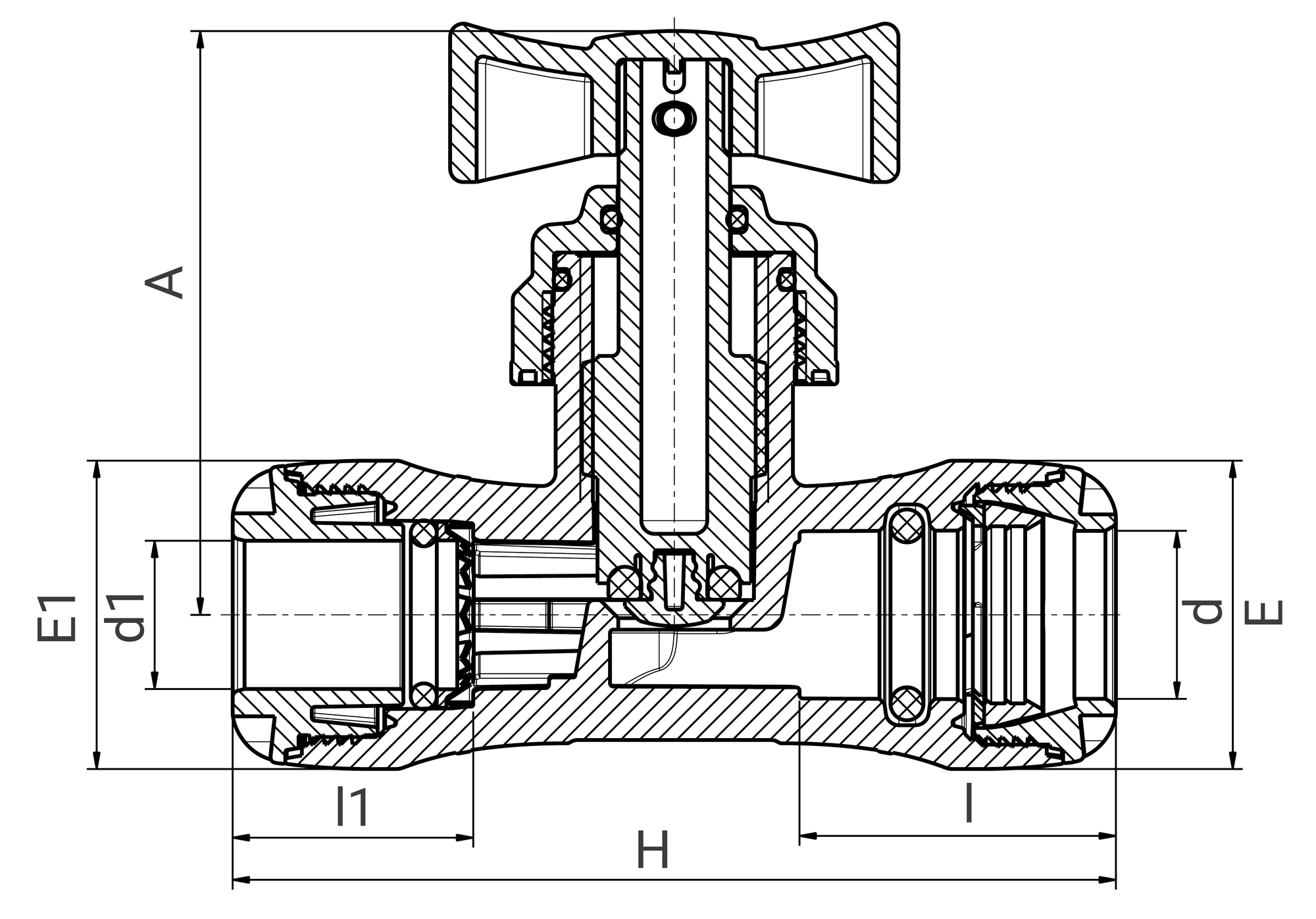

Schéma technique pour le produit :
Accessoires
1091Q
Kit d'adaptation encliquetable Série 1 pour tube PE/PVC
35891
Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228
35890
Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Sachet | Carton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 03410C2015 | 125 | 110 | 45 | 0,2 | 1 | 5 | 570 | 490 | 330 | 100 | 21,4 |
| 03410C2515 | 130 | 115 | 50 | 0,17 | 0,85 | 5 | 570 | 490 | 330 | 120 | 21,8 |
| 03410C2522 | 135 | 115 | 50 | 0,18 | 0,9 | 5 | 570 | 490 | 330 | 100 | 19,4 |
| 03410C3228 | 155 | 120 | 65 | 0,3 | 1,5 | 5 | 570 | 490 | 330 | 80 | 25,4 |
