Vanne encliquetable Série 1 réduite

Code produit :

03410R

Vannes

Vanne à soupape droite - Embouts à encliqueter pour systèmes de canalisations en PEHD pression. Elle permet l'assemblage de 2 tubes de diamètres réduits et sert à réguler, contrôler ou stopper le débit dans un réseau d'eau.
Fermeture par presse-étoupe.
Disponible en PN16 d25x20 mm.

Télécharger le catalogue Fiche technique

Elle permet de régler le débit. En ajustant son ouverture, il est possible de moduler la pression en amont et en aval. Une vanne à soupape manuelle permet d’isoler une section du réseau pour effectuer des réparations ou un entretien sans arrêter le reste du système.
Elle permet en outre une ouverture et fermeture progressive afin d'éviter les coups de bélier qui endommagent les canalisations.
Elle nécessite peu d'entretien, ce qui réduit les coûts de maintenance à long terme.
Légère, résistante à la corrosion (pas de pièce métallique), elles sont faciles à monter et manœuvrer à l'aide de la poignée en PPH.
Montage hors sol ou enterré dans un regard pour son accessibilité.

Adduction d'eau potable ou brute. Plomberie eau froide. Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Poignée : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Vanne encliquetable Série 1 réduite
Référence	d x d1	H	E	E1	A	I	l1	PN à 20°C	Fiche tech.	CAD
034102520	25 x 20	129	47	42	89	48	45	16	Télécharger Fiche tech.	Télécharger CAD

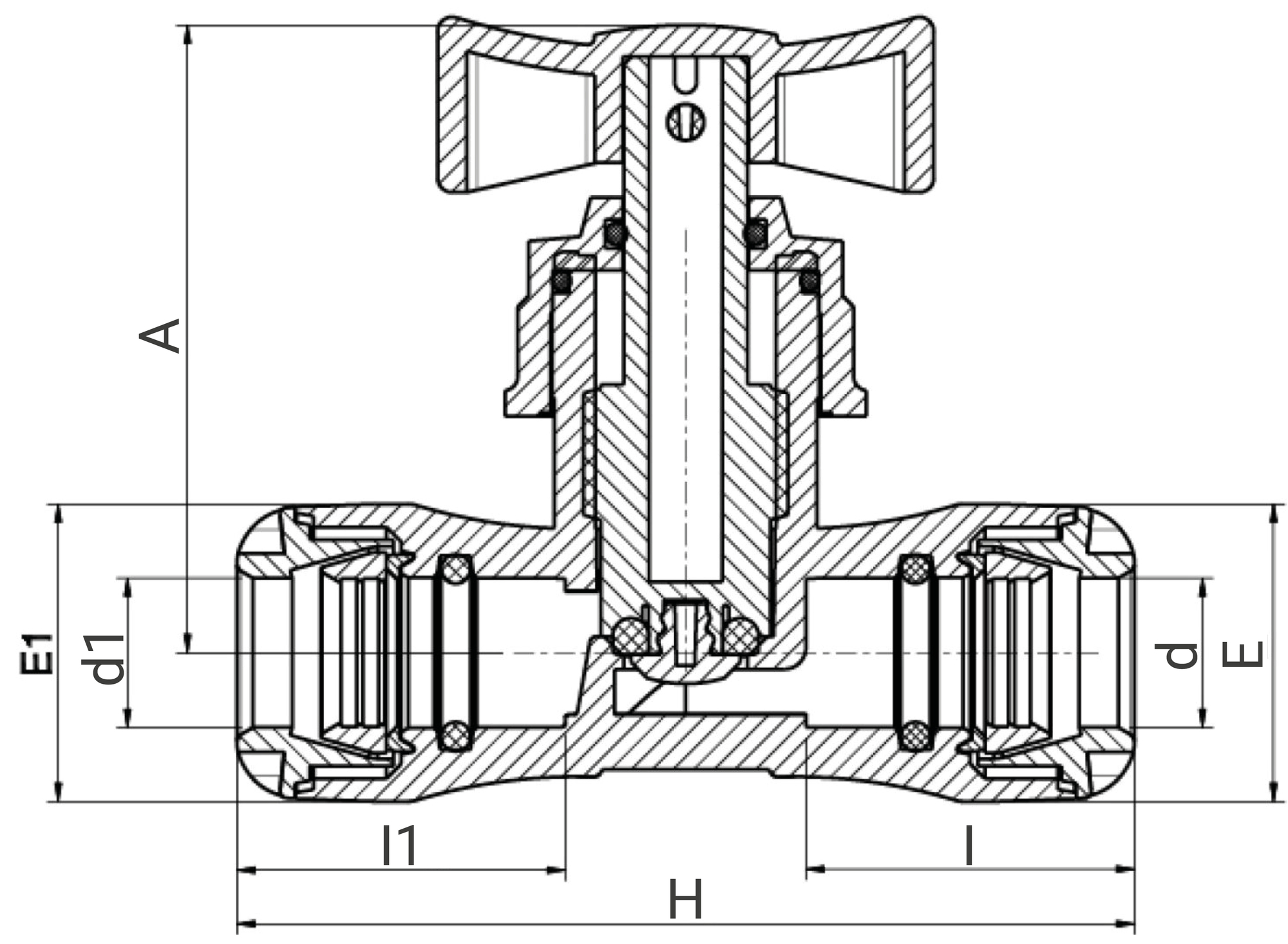

Schéma technique pour le produit :

Accessoires

1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC

35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

35890

Jeu de 2 adaptateurs pour raccords Série 1 - Filetés (Filet conique - ISO 7-1) - Écrou prisonnier (Filet cylindrique - ISO 228)

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

1099

Clé pour raccords Série 1

796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Vanne réduite - 03410R

(application/pdf, 180.87 ko)

Fiche de mise en oeuvre - Vanne réduite - 03410R

(application/pdf, 1078.67 ko)

Attestation de Conformité Sanitaire (ACS) - Vanne réduite - 03410R

(application/pdf, 246.03 ko)

Informations logistiques

	Pièce				Sachet		Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Poids (kg)	Qté	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
034102520	135	115	50	0,16	0,8	5	570	490	330	120	20,6
