Manchon coulissant pour tubes PE/PVC (SRC)
Code produit : 1761Q
Manchons PP de réparation et de liaison
Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal et laiton CW617N.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsNF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
Référence | d | Lu | I | H | E | PN à 20°C | Fiche tech. | CAD |
---|---|---|---|---|---|---|---|---|
1761Q025 | 25 | 80 | 94 | 150 | 60 | 16 | Télécharger Fiche tech. | Télécharger CAD |
1761Q032 | 32 | 82 | 96 | 160 | 68 | 16 | Télécharger Fiche tech. | Télécharger CAD |

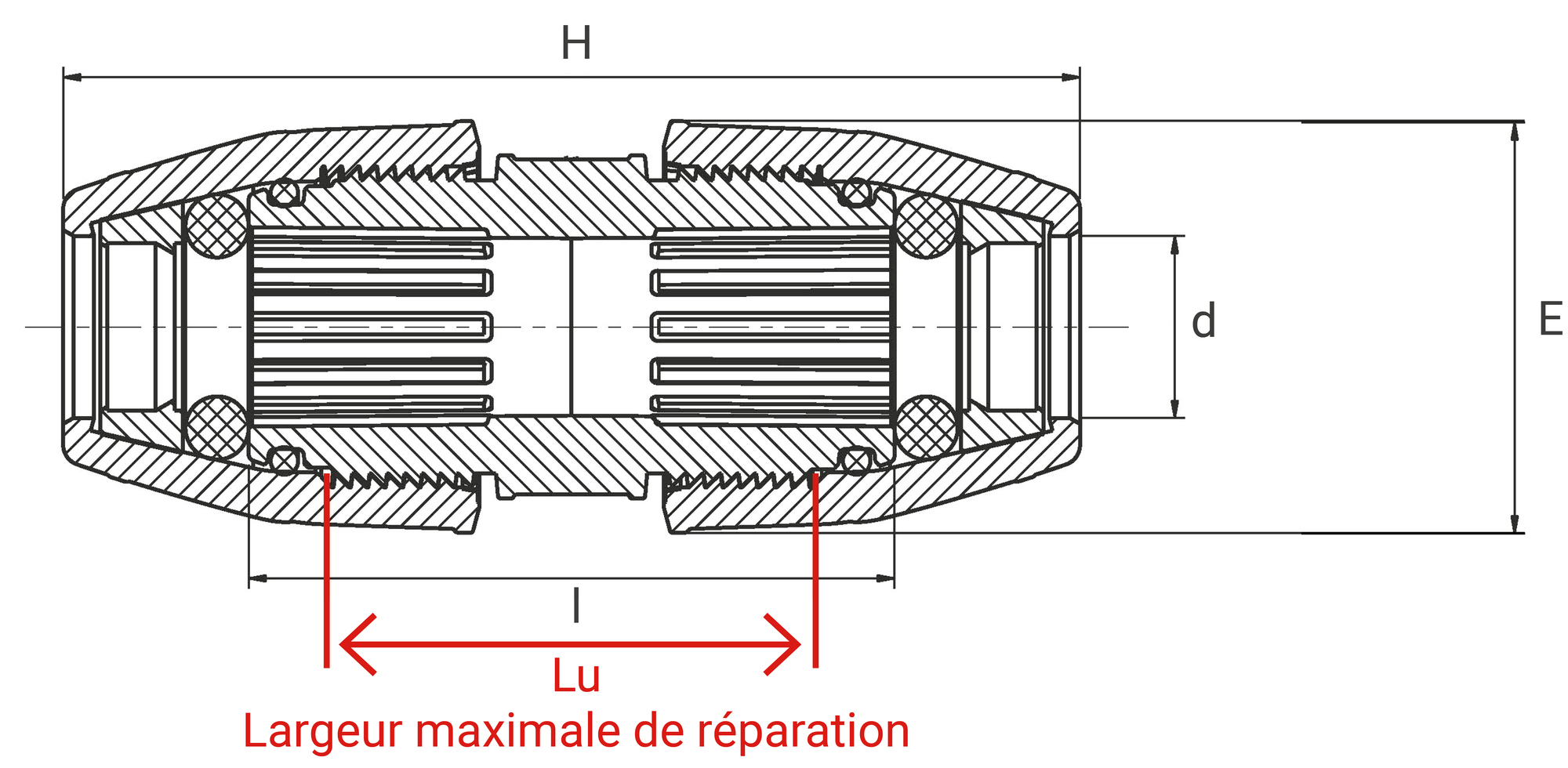

Schéma technique pour le produit :

Outillage de mise en oeuvre
Informations logistiques
Pièce | Sachet | Carton | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Poids (kg) | Qté | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
1761Q025 | 150 | 60 | 60 | 0,18 | 0,9 | 5 | 570 | 490 | 330 | 100 | 19,4 |
1761Q032 | 160 | 68 | 68 | 0,24 | 1,2 | 5 | 570 | 490 | 330 | 80 | 20,6 |
