Manchon de réparation universel (URC)

Code produit :

1761

Manchons PP de réparation et de liaison

Idéal pour la réparation de branchements d'eau potable.

Télécharger le catalogue Fiche technique

Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal et acier inox AISI 304.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Manchon de réparation universel (URC)
Référence	d	Lu	I	H	E	PN à 20°C	Fiche tech.	CAD
17611418	14-18	80	119	180	54	16	Télécharger Fiche tech.	Télécharger CAD
17611922	19-22	80	119	180	58	16	Télécharger Fiche tech.	Télécharger CAD
17612428	24-28	90	133	200	66	16	Télécharger Fiche tech.	Télécharger CAD
17613135	31-35	100	143	210	76	16	Télécharger Fiche tech.	Télécharger CAD
17614043	40-43	110	151	250	89	16	Télécharger Fiche tech.	Télécharger CAD
17614851	48-51	120	158	270	101	16	Télécharger Fiche tech.	Télécharger CAD
17616064	60-64	130	176	310	120	16	Télécharger Fiche tech.	Télécharger CAD

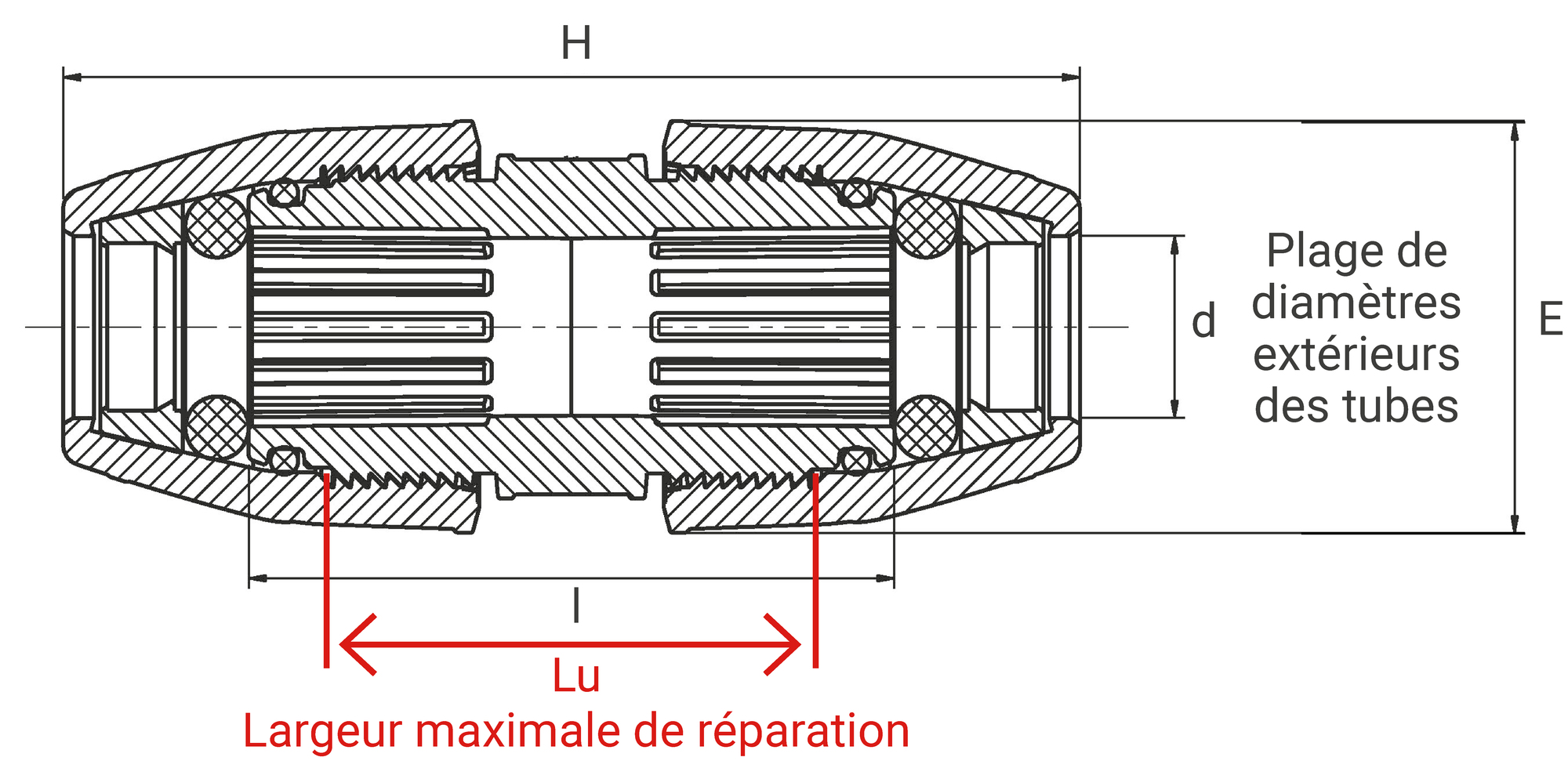

Schéma technique pour le produit :

Vidéos

Présentation du manchon de réparation universel URC

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Outillage de mise en oeuvre

7990

Clé pour raccords à compression Série 7 et manchon de réparation URC / SRC

Ressources

Fiche technique - Manchon de réparation universel (URC) - 1761

(application/pdf, 184.52 ko)

Attestation de Conformité Sanitaire (ACS) - Manchon de réparation universel (URC) - 1761

(application/pdf, 612.76 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
17611418	180	55	55	0,22	570	490	330	120	32.60
17611922	180	55	55	0,25	570	490	330	90	28.40
17612428	200	70	70	0,35	570	490	330	56	24.40
17613135	210	80	80	0,47	570	490	330	40	22.80
17614043	250	90	90	0,72	570	490	330	30	25.40
17614851	270	105	105	0,97	570	490	330	20	22.80
17616064	310	120	120	1,52	570	490	330	10	17.80
