Adaptateur de transition fileté laiton pour raccords Série 7

Code produit :

7270

Raccords de transition

Kit de transition pour systèmes de canalisations sous pression.
Permet de transformer un raccord à compression de la gamme Série 7 en adaptateur fileté pour la liaison d'un accessoire de réseau taraudé cylindrique selon ISO7-1.
Recommandé pour les accessoires de réseau métalliques.
Disponible en PN16 du d32x1'' à 63x2''.

Télécharger le catalogue Fiche technique

Assure la possible transition à visser de n'importe quelle forme telle coude, té, manchon.
Réduit les besoins de stockage de pièces spécifiques.
Permet une adaptation rapide aux aléas du terrain.

Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.

Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Ecrous : Polypropylène, copolymère haute qualité. Filetage : Laiton - Alliage CW617N.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Adaptateur de transition fileté laiton pour raccords Série 7
Référence	d x R	I2	H	E	PN à 20°C	Fiche tech.	CAD
72703210	32 x 1"	19	77	64	16	Télécharger Fiche tech.	Télécharger CAD
72704010	40 x 1"	19	81	82	16	Télécharger Fiche tech.	Télécharger CAD
72704013	40 x 1 1/4"	21	90	82	16	Télécharger Fiche tech.	Télécharger CAD
72705013	50 x 1 1/4"	21	95	96	16	Télécharger Fiche tech.	Télécharger CAD
72705015	50 x 1 1/2"	21	97	96	16	Télécharger Fiche tech.	Télécharger CAD
72706320	63 x 2"	25	112	113	16	Télécharger Fiche tech.	Télécharger CAD

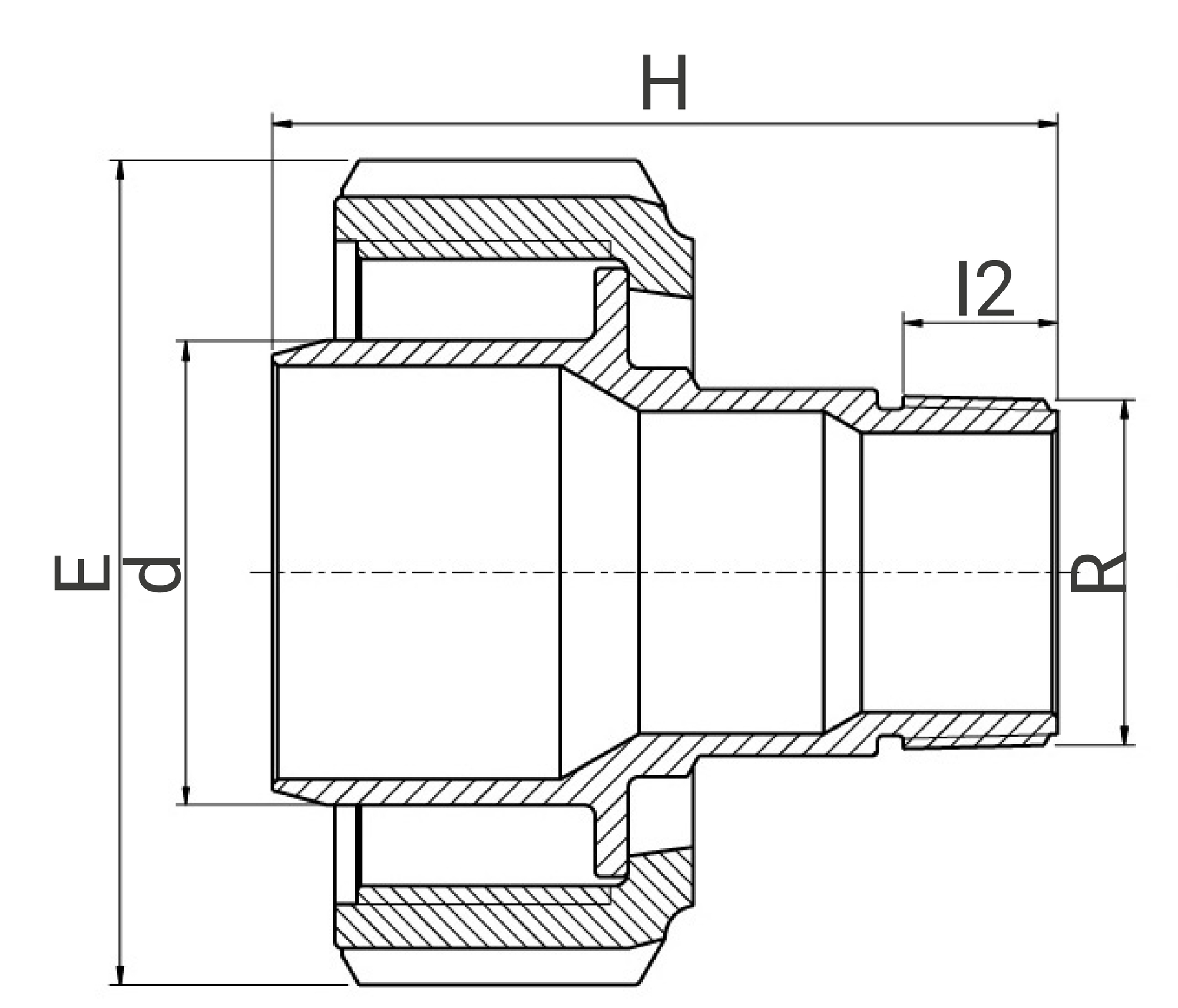

Schéma technique pour le produit :

Vidéos

Présentation de la gamme Série 7

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Adaptateur de transition fileté laiton - 7270

(application/pdf, 185.20 ko)

Attestation de Conformité Sanitaire (ACS) - Adaptateur de transition fileté laiton - 7270

(application/pdf, 1038.23 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
72703210	80	65	65	0,28	570	490	330	50	15,4
72704010	85	80	80	0,36	570	490	330	50	19,4
72704013	90	80	80	0,49	570	490	330	50	25,9
72705013	95	95	95	0,52	570	490	330	30	17
72705015	100	95	95	0,55	570	490	330	30	17,9
72706320	115	110	110	0,99	570	490	330	20	21,2
