Raccord mâle millenium à compression Série 7 - Filet conique - ISO 7-1
Code produit : 87020
Raccords taraudés-filetés
Adaptateur droit millenium à compression - Fileté pour systèmes de canalisations sous pression.
Permet l'assemblage en ligne d'un tube en PEHD avec un accessoire de réseau taraudé cylindrique selon ISO7-1. Disponible en PN16 du d75x2'' à 110x4''.
Les produits
- Etanchéité dépendante du serrage - Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube. Pas nécessaire de chanfreiner. Filetage conique selon ISO7-1.
- Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.
- Etanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE \"
Domaines d'application
Irrigation - Adduction d'eau brute ou destinée à la consommation humaine.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Filetage : Polypropylène, copolymère haute qualité. Joints : NBR.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x R | H | E | I | l2 | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 870207520 | 75 x 2" | 189 | 132 | 156 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 870207525 | 75 x 2 1/2" | 192 | 132 | 156 | 29 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 870207530 | 75 x 3" | 196 | 132 | 156 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 870209020 | 90 x 2" | 226 | 152 | 169 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 870209025 | 90 x 2 1/2" | 229 | 152 | 169 | 29 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 870209030 | 90 x 3" | 232 | 152 | 169 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 870209040 | 90 x 4" | 238 | 152 | 169 | 38 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 8702011020 | 110 x 2" | 263 | 181 | 215 | 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 8702011030 | 110 x 3" | 259 | 181 | 215 | 33 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 8702011040 | 110 x 4" | 267 | 181 | 215 | 42 | 16 | Télécharger Fiche tech. | Télécharger CAD |

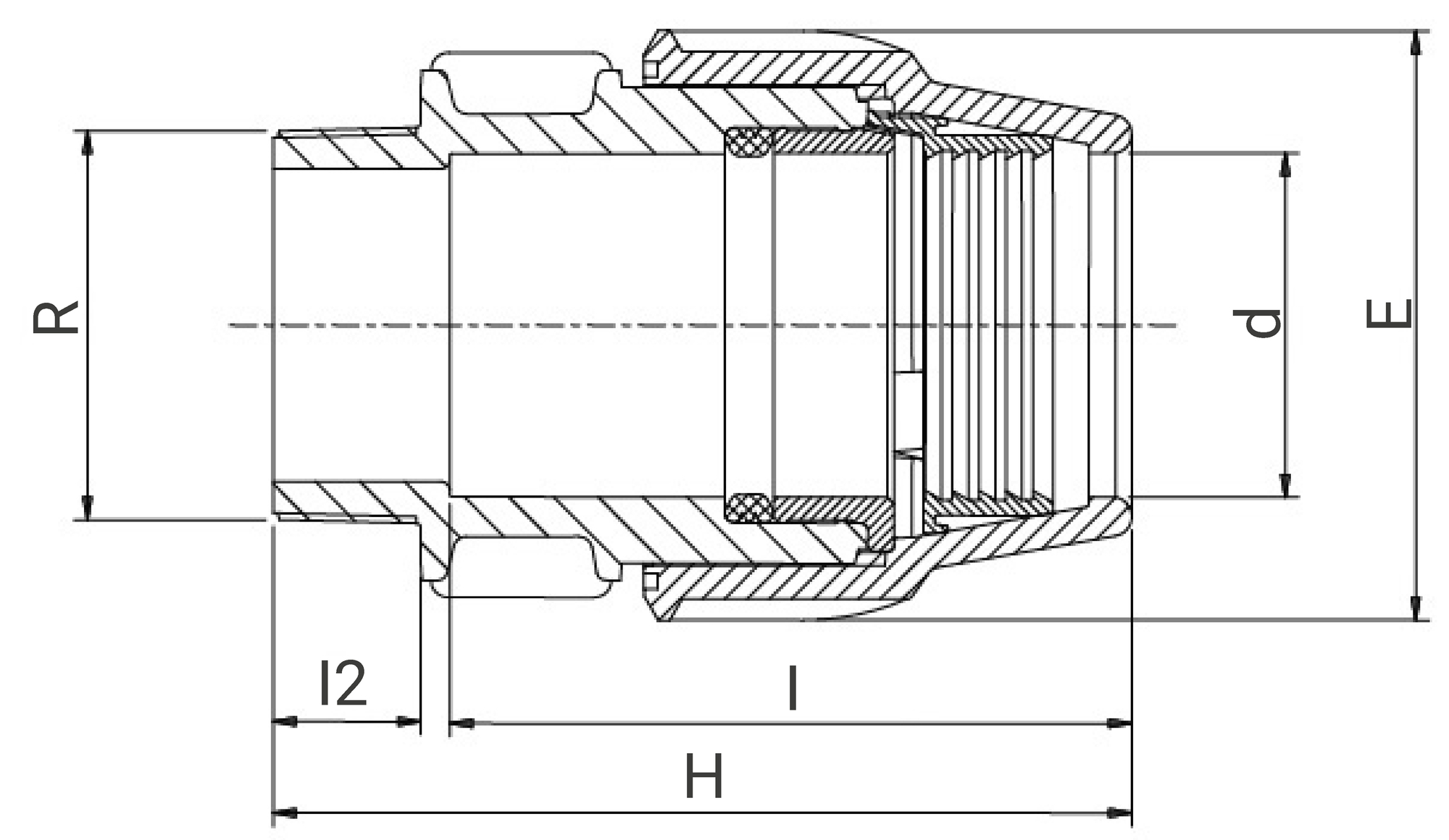

Schéma technique pour le produit :
Accessoires
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Ressources
Fiche technique - Raccord mâle millenium - Filet conique - ISO 7-1 - 87020
(application/pdf, 230.71 ko)Fiche de mise en oeuvre - Raccord mâle millenium - Filet conique - ISO 7-1 - 87020
(application/pdf, 598.04 ko)Attestation de Conformité Sanitaire (ACS) - Raccord mâle millenium - Filet conique - ISO 7-1 - 87020
(application/pdf, 1038.23 ko)Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 870207520 | 190 | 125 | 125 | 0,74 | 570 | 490 | 330 | 28 | 22,12 |
| 870207525 | 195 | 125 | 125 | 0,75 | 570 | 490 | 330 | 28 | 22,4 |
| 870207530 | 200 | 125 | 125 | 0,75 | 570 | 490 | 330 | 25 | 20,15 |
| 870209020 | 230 | 145 | 145 | 1,1 | 570 | 490 | 330 | 16 | 19 |
| 870209025 | 230 | 145 | 145 | 1,1 | 570 | 490 | 330 | 16 | 19 |
| 870209030 | 235 | 145 | 145 | 1,09 | 570 | 490 | 330 | 16 | 18,84 |
| 870209040 | 240 | 145 | 145 | 1,13 | 570 | 490 | 330 | 12 | 14,96 |
| 8702011020 | 265 | 175 | 175 | 1,93 | 570 | 490 | 330 | 8 | 16,84 |
| 8702011030 | 265 | 175 | 175 | 1,93 | 570 | 490 | 330 | 8 | 16,84 |
| 8702011040 | 270 | 175 | 175 | 1,94 | 570 | 490 | 330 | 8 | 16,92 |
