Raccord universel de réparation inox NEO+ PN6

Code produit :
NEOPLUS-PN6
Raccords inox de réparation et/ou de liaison

Raccord universel de liaison et de réparation permanente.
Largeur : 200 mm.
Distance maxi (au centre du raccord) entre les extrémités des tubes : 15 mm.
Disponible en PN6 du DN 400 au DN 1200.

Télécharger le catalogue Fiche technique

Domaines d'application

Colliers mécaniques destinés à la réparation PERMANENTE de canalisations composées de tubes en fonte, acier, PVC, fibre-ciment, PRV ou PE. La température de service est comprise entre -20°C et +100°C. La pression est fonction du DN (Voir tableau des dimensions). Ils s'appliquent dans des domaines aussi divers que l'eau potable, le traitement de l'eau, les industries chimique et manufacturière, les centrales électriques, la construction navale, etc.

Caractéristiques techniques

Matière
Corps : Acier inox AISI 304L. Joints : EPDM. Boulonnerie : Acier inox AISI 304.
Références normatives NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
BS 8561 : Spécification pour les raccords mécaniques destinés à la réparation, au raccordement et à la rénovation de conduites d'alimentation en eau sous pression. Exigences et méthodes d'essais
NF EN 10088-2 : Aciers inoxydables - Partie 2 : conditions techniques de livraison des tôles et bandes en acier de résistance à la corrosion pour usage général Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Raccord universel de réparation inox NEO+ PN6
RéférenceDNTolérance DextVisCouple (Nm)ABDEPN à 20°CFiche tech.
NEO400-425PN6 400 397-425 6 x M12 30 199 142 448 15 6 Télécharger Fiche tech.
NEO425-450PN6 400 422-450 6 x M12 30 199 142 473 15 6 Télécharger Fiche tech.
NEO450-475PN6 450 447-475 6 x M12 30 199 142 498 15 6 Télécharger Fiche tech.
NEO475-500PN6 450 472-500 6 x M12 30 199 142 523 15 6 Télécharger Fiche tech.
NEO500-525PN6 500 497-525 6 x M12 35 199 142 548 15 6 Télécharger Fiche tech.
NEO525-550PN6 500 522-550 6 x M12 35 199 142 573 15 6 Télécharger Fiche tech.
NEO550-575PN6 500 547-575 6 x M12 35 199 142 598 15 6 Télécharger Fiche tech.
NEO575-600PN6 500 572-600 6 x M12 40 199 142 623 15 6 Télécharger Fiche tech.
NEO600-625PN6 600 597-625 6 x M12 40 199 142 648 15 6 Télécharger Fiche tech.
NEO625-650PN6 600 622-650 6 x M12 40 199 142 673 15 6 Télécharger Fiche tech.
NEO650-675PN6 600 647-675 6 x M12 45 199 142 698 15 6 Télécharger Fiche tech.
NEO675-700PN6 600 672-700 6 x M12 45 200 142 724 15 6 Télécharger Fiche tech.
NEO700-725PN6 700 697-725 6 x M12 45 200 142 749 15 6 Télécharger Fiche tech.
NEO725-750PN6 700 722-750 6 x M12 45 200 142 774 15 6 Télécharger Fiche tech.
NEO750-775PN6 700 747-775 6 x M12 50 200 142 799 15 6 Télécharger Fiche tech.
NEO775-800PN6 700 772-800 6 x M12 50 200 142 824 15 6 Télécharger Fiche tech.
NEO800-825PN6 800 797-825 6 x M12 50 200 142 849 15 6 Télécharger Fiche tech.
NEO825-850PN6 800 822-850 6 x M12 60 200 142 874 15 6 Télécharger Fiche tech.
NEO850-875PN6 800 847-875 6 x M12 60 200 142 899 15 6 Télécharger Fiche tech.
NEO875-900PN6 800 872-900 6 x M12 60 200 142 924 15 6 Télécharger Fiche tech.
NEO900-925PN6 900 897-925 6 x M16 80 202 142 951 15 6 Télécharger Fiche tech.
NEO925-950PN6 900 922-950 6 x M16 80 202 142 976 15 6 Télécharger Fiche tech.
NEO950-975PN6 900 947-975 6 x M16 80 202 142 1001 15 6 Télécharger Fiche tech.
NEO975-1000PN6 900 972-1000 6 x M16 80 202 142 1026 15 6 Télécharger Fiche tech.
NEO1000-1025PN6 1000 997-1025 6 x M16 90 202 142 1051 15 6 Télécharger Fiche tech.
NEO1025-1050PN6 1000 1022-1050 6 x M16 90 202 142 1076 15 6 Télécharger Fiche tech.
NEO1050-1075PN6 1000 104-1075 6 x M16 90 202 142 1101 15 6 Télécharger Fiche tech.
NEO1075-1100PN6 1000 1072-1100 6 x M16 90 202 142 1126 15 6 Télécharger Fiche tech.
NEO1100-1125PN6 1100 1097-1125 6 x M16 90 202 142 1151 15 6 Télécharger Fiche tech.
NEO1125-1150PN6 1100 1122-1150 6 x M16 100 202 142 1176 15 6 Télécharger Fiche tech.
NEO1150-1175PN6 1110 1147-1175 6 x M16 100 202 142 1201 15 6 Télécharger Fiche tech.
NEO1175-1200PN6 1100 1172-1200 6 x M16 100 202 142 1226 15 6 Télécharger Fiche tech.
NEO1200-1225PN6 1200 1197-1225 6 x M16 100 202 142 1251 15 6 Télécharger Fiche tech.
NEO1225-1250PN6 1200 1222-1250 6 x M16 100 202 142 1276 15 6 Télécharger Fiche tech.

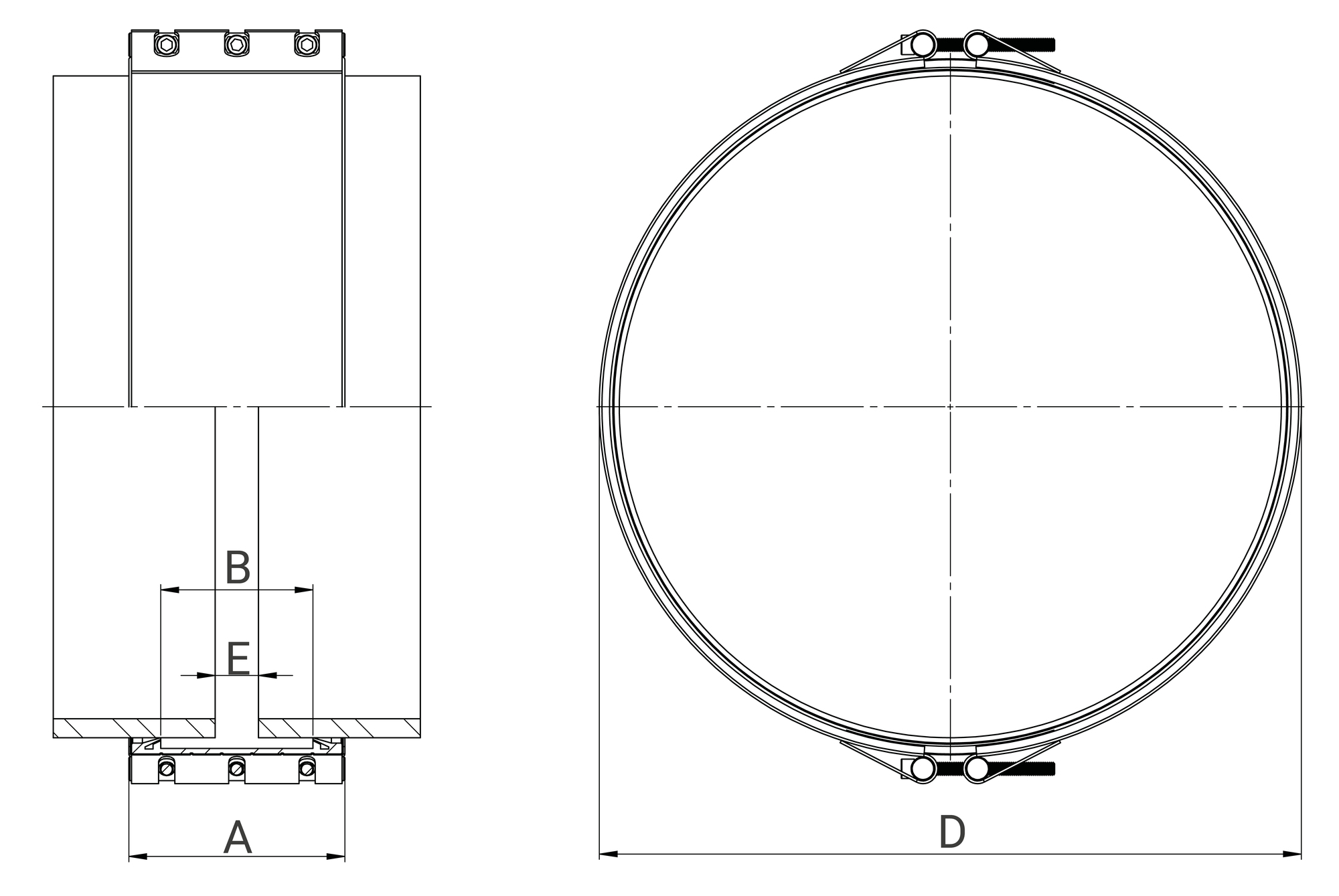

Schéma technique pour le produit :
Schéma de la référence

Ressources

Fiche technique - Raccord universel NEO+ PN6 - NEOPLUS-PN6
(application/pdf, 344.76 ko)
Fiche de mise en oeuvre - Raccord universel NEO+ PN6 - NEOPLUS-PN6
(application/pdf, 532.60 ko)
Attestation de Conformité Sanitaire (ACS) - Raccord universel NEO+ PN6 - NEOPLUS-PN6
(application/pdf, 4008.24 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
NEO400-425PN6 199 448 10,48 550 550 230 1 12.08
NEO425-450PN6 199 473 10,8 550 550 230 1 12.40
NEO450-475PN6 199 498 11,12 550 550 230 1 12.72
NEO475-500PN6 199 523 11,44 550 550 230 1 13.04
NEO500-525PN6 199 548 11,77 600 600 230 1 13.17
NEO525-550PN6 199 573 12,09 600 600 230 1 13.49
NEO550-575PN6 199 598 12,41 700 700 230 1 14.21
NEO575-600PN6 199 623 12,73 700 700 230 1 14.53
NEO600-625PN6 200 648 13,05 700 700 230 1 14.85
NEO625-650PN6 200 673 13,38 700 700 230 1 15.18
NEO650-675PN6 200 698 13,7 800 800 230 1 15.60
NEO675-700PN6 200 724 16,23 800 800 230 1 18.13
NEO700-725PN6 200 749 16,62 800 800 230 1 18.52
NEO725-750PN6 200 774 17,01 800 800 230 1 18.91
NEO750-775PN6 200 799 17,4 900 900 230 1 19.40
NEO775-800PN6 200 824 17,78 900 900 230 1 19.78
NEO800-825PN6 200 849 18,17 900 900 230 1 20.17
NEO825-850PN6 200 874 18,56 900 900 230 1 20.56
NEO850-875PN6 200 899 18,95 1000 1000 230 1 21.15
NEO875-900PN6 200 924 21,78 1000 1000 230 1 23.98
NEO900-925PN6 202 951 27,84 1000 1000 230 1 30.04
NEO925-950PN6 202 976 28,36 1000 1000 230 1 30.56
NEO950-975PN6 202 1001 28,88 1100 1100 230 1 31.28
NEO975-1000PN6 202 1026 29,41 1100 1100 230 1 31.81
NEO1000-1025PN6 202 1051 29,93 1100 1100 230 1 32.33
NEO1025-1050PN6 202 1076 30,45 1100 1100 230 1 32.85
NEO1050-1075PN6 202 1101 30,98 1150 1150 230 1 33.58
NEO1075-1100PN6 202 1126 31,5 1150 1150 230 1 34.10
NEO1100-1125PN6 202 1151 32,02 1200 1200 230 1 34.62
NEO1125-1150PN6 202 1176 32,54 1200 1200 230 1 35.05
NEO1150-1175PN6 202 1201 33,07 1300 1300 230 1 36.07
NEO1175-1200PN6 202 1226 33,59 1300 1300 230 1 36.59
NEO1200-1225PN6 202 1251 34,11 1300 1300 230 1 37.11
NEO1225-1250PN6 202 1276 34,64 1300 1300 230 1 37.64
