Ensemble de branchement électrosoudable NF 136-GAZ - PN4-PN10

Code produit :
46614/46615
Raccords NF 136-GAZ
Télécharger le catalogue Fiche technique

Domaines d'application

Ensembles de branchement électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.

Caractéristiques techniques

Matière
Corps : PEHD. Joints : NBR. Boulonnerie : Acier galvanisé. Couteau : laiton - alliage CW617N.
Références normatives NF EN 1555-3 : Systèmes de canalisations en plastique pour la distribution de combustibles gazeux — Polyéthylène (PE) — Partie 3 : raccords
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Marque NF 136-GAZ

Références et dimensions

Références et dimensions de Ensemble de branchement électrosoudable NF 136-GAZ - PN4-PN10
Référenced x d1TypeLBHH1H2PN à 20°CFiche tech.
46614040032 40 x 32 M 100 66 121 11 94 4 Télécharger Fiche tech.
46615063020 63 x 20 M 118 100 90 104 90 10 Télécharger Fiche tech.
46614063032 63 x 32 M 118 100 142 60 86 4 Télécharger Fiche tech.
46615063032 63 x 32 M 118 100 142 60 86 10 Télécharger Fiche tech.
46614110032 110 x 32 B 118 148 127 16 114 4 Télécharger Fiche tech.
46614110040 110 x 40 B 118 148 138 21 177 4 Télécharger Fiche tech.
46614110063 110 x 63 B 118 148 175 64 114 4 Télécharger Fiche tech.
46614125032 125 x 32 B 118 162 131 16 114 4 Télécharger Fiche tech.
46614125040 125 x 40 B 118 162 141 21 177 4 Télécharger Fiche tech.
46614125063 125 x 63 B 118 162 175 64 177 4 Télécharger Fiche tech.
46615160020 160 x 20 B 118 199 118 21 138 10 Télécharger Fiche tech.
46614160032 160 x 32 B 118 199 144 16 138 4 Télécharger Fiche tech.
46615160032 160 x 32 B 118 199 144 16 138 10 Télécharger Fiche tech.
46614160040 160 x 40 B 118 199 157 21 138 4 Télécharger Fiche tech.
46614160063 160 x 63 B 118 199 197 20 177 4 Télécharger Fiche tech.
46615160063 160 x 63 B 118 199 197 20 177 10 Télécharger Fiche tech.
46614200032 200 x 32 S 176 202 132 56 177 4 Télécharger Fiche tech.
46614200040 200 x 40 S 176 202 142 60 177 4 Télécharger Fiche tech.
46614200063 200 x 63 S 176 202 175 64 177 4 Télécharger Fiche tech.
Composition de l'ensemble : 1 prise de branchement, 1 manchon électrosoudable, notice de mise en œuvre.

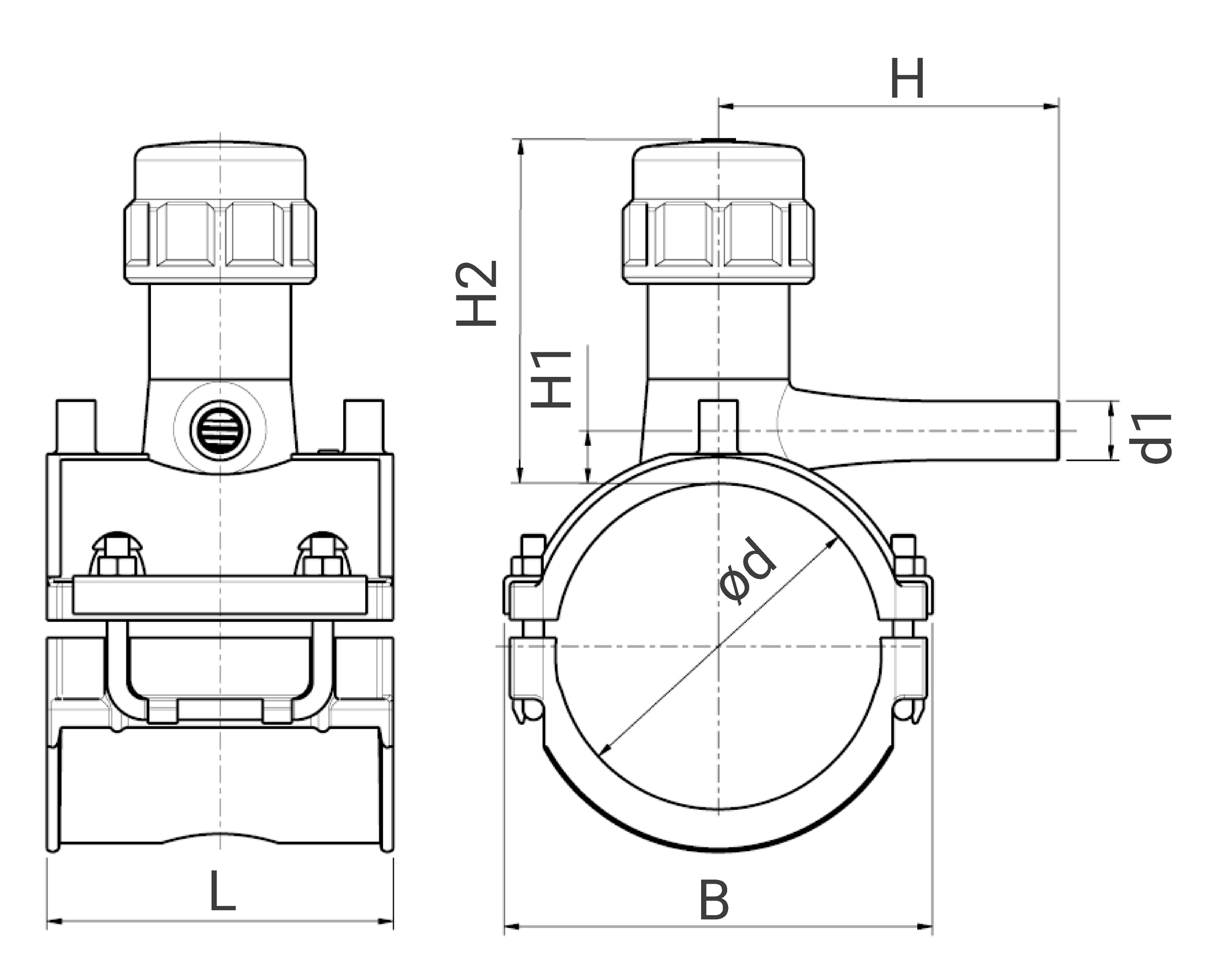

Schéma technique pour le produit :
schéma de la référence

Ressources

Fiche technique - Ensemble de branchement PN4-PN10 - 46614/46615
(application/pdf, 231.95 ko)
Fiche de mise en oeuvre - Ensemble de branchement PN4-PN10 - 46614/46615
(application/pdf, 631.48 ko)

Informations logistiques

Pièce Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
46614040032 130 100 139 0,45 570 490 330 40 14.42
46615063020 135 118 155 0,42 570 490 340 40 17.00
46614063032 135 118 155 0,52 570 490 330 30 8.40
46615063032 135 118 155 0,52 570 490 330 30 6.65
46614110032 180 118 170 1,09 570 490 330 20 16.58
46614110040 195 118 170 1,107 570 490 330 15 15.50
46614110063 230 118 222 1,4 570 490 330 12 15.50
46614125032 185 118 177 1,11 570 490 330 15 15.54
46614125040 185 118 177 1,027 570 490 330 15 14.59
46614125063 245 118 238 1,689 570 490 330 10 13.94
46615160020 244 118 219 1,22 570 490 330 10 -
46614160032 244 118 219 1,41 570 490 330 10 -
46615160032 244 118 219 1,41 570 490 330 10 -
46614160040 244 118 219 1,317 570 490 330 8 -
46614160063 282 118 219 1,649 570 490 330 8 -
46615160063 282 118 219 1,649 570 490 330 8 -
46614200032 260 176 287 1,54 570 490 330 8 -
46614200040 260 176 287 1,587 - - - 8 -
46614200063 260 176 287 1,839 - - - 8 -
