Bouchon de fin de ligne encliquetable Série 1

Code produit :
10120
Raccords encliquetables

Bouchon à encliqueter pour systèmes de canalisations PEHD pression.
Permet l'assemblage d'un tube afin d'obturer une canalisation.
Compatible avec les tubes en PVC pression moyennant l'adaptation des bagues et écrous aux spécifications du PVC (kit 1091Q).
Obturation temporaire ou permanente. Bouchon démontable.
Disponible en PN16 (EAU) / PN10 (AIR) d20 à 63 mm.

Télécharger le catalogue Fiche technique
Les produits
  • Compact et esthétique : Idéal pour les applications où l’espace est limité et l’apparence essentielle
  • Pose en aérien ou enterrée
  • Installation simple sans outil et sans serrage - Déverrouillable si besoin
  • Etanchéité indépendante du maintien sur le tube - Double bague de serrage
  • Ne nécessite pas de protection contre la corrosion
  • Homogénéité des matériaux de l'assemblage.
  • Effet piston négligeable grâce à l'ensemble double bague et écrou.

Domaines d'application

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Caractéristiques techniques

Matière
Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Joints : NBR. Bagues de crampage : Polyacétal.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications Certification
Attestation de Conformité Sanitaire (ACS)

Références et dimensions

Références et dimensions de Bouchon de fin de ligne encliquetable Série 1
RéférencedHEIPN à 20°CFiche tech.CAD
1012020 20 56 41 45 16 Télécharger Fiche tech. Télécharger CAD
1012025 25 60 47 48 16 Télécharger Fiche tech. Télécharger CAD
1012032 32 68 58 53 16 Télécharger Fiche tech. Télécharger CAD
1012040 40 90 70 71 16 Télécharger Fiche tech. Télécharger CAD
1012050 50 102 85 79 16 Télécharger Fiche tech. Télécharger CAD
1012063 63 117 103 91 16 Télécharger Fiche tech. Télécharger CAD

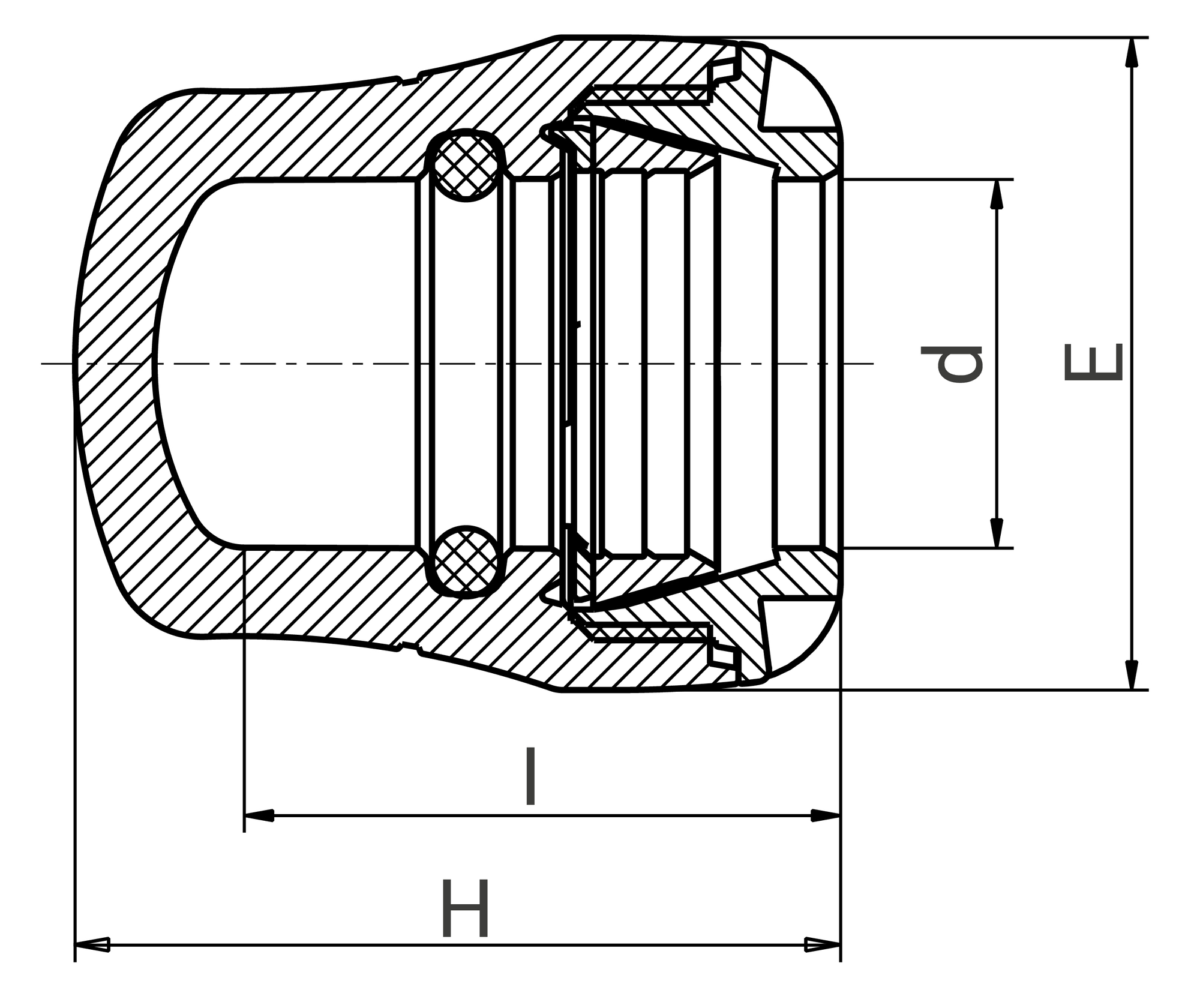

Schéma technique pour le produit :
schéma de la référence

Accessoires

Voir le produit
1091Q

Kit d'adaptation encliquetable Série 1 pour tube PE/PVC
Voir le produit
35891

Jeu de 2 adaptateurs pour raccords Série 1 - Écrou prisonnier - Filet cylindrique - ISO 228

Vidéos

Présentation de la gamme Série 1

Principe de fonctionnement du Série 1

Montage / Démontage du Série 1

Essai de ruine

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formations

Outillage de mise en oeuvre

2 diamètres Voir le produit
1099

Clé pour raccords Série 1
Voir le produit
796000

Cône à chanfreiner pour tubes PE

Ressources

Fiche technique - Bouchon de fin de ligne - 10120
(application/pdf, 183.25 ko)
Fiche de mise en oeuvre - Bouchon de fin de ligne - 10120
(application/pdf, 1078.67 ko)
Attestation de Conformité Sanitaire (ACS) - Bouchon de fin de ligne - 10120
(application/pdf, 612.76 ko)

Informations logistiques

Pièce Sachet Carton
Référence Larg. (mm) Prof. (mm) Haut. (mm) Poids (kg) Poids (kg) Qté Larg. (mm) Prof. (mm) Haut. (mm) Qté Poids (kg)
1012020 60 45 45 0,03 0,3 10 570 490 330 700 22,4
1012025 65 50 50 0,04 0,4 10 570 490 330 500 21,4
1012032 70 60 60 0,08 0,4 5 570 490 330 300 25,4
1012040 95 70 70 0,15 - - 570 490 330 150 23,9
1012050 105 85 85 0,22 - - 570 490 330 110 25,6
1012063 120 105 105 0,37 - - 570 490 330 55 21,75
