Raccord femelle encliquetable Série 1 - Taraudage laiton - Filet conique - ISO 7-1

Code produit :

10730

Raccords taraudés-filetés

Adaptateur à encliqueter droit - Taraudé laiton ISO 7-1.
Pour systèmes de canalisations PEHD pression.
Permet l'assemblage droit d'un tube en PEHD avec un accessoire de réseau fileté selon ISO 7-1, tous matériaux.
Disponible en PN 16 du d20x1/2'' à d63x2''.

Télécharger le catalogue Fiche technique

Compact et esthétique - Idéal pour les applications où l’espace est limité et l’apparence essentielle
Pose en aérien ou enterrée
Installation simple sans outil - Déverrouillable si besoin
Etanchéité indépendante du maintien sur le tube
Double bague de serrage
Ne nécessite pas de protection contre la corrosion

Adduction d'eau potable ou brute. Air comprimé. Géothermie.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : Polypropylène, copolymère haute qualité. Ecrous : Polypropylène, copolymère haute qualité. Taraudage : Laiton - Alliage CW617N. Joints : NBR.

Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — Spécifications
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Accessoires
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Raccord femelle encliquetable Série 1 - Taraudage laiton - Filet conique - ISO 7-1
Référence	d x Rp	H	E	I	I2	PN à 20°C	Fiche tech.	CAD
107302005	20 x 1/2"	73	41	45	15	16	Télécharger Fiche tech.	Télécharger CAD
107302007	20 x 3/4"	80	41	45	16	16	Télécharger Fiche tech.	Télécharger CAD
107302505	25 x 1/2"	76	47	48	15	16	Télécharger Fiche tech.	Télécharger CAD
107302507	25 x 3/4"	78	47	48	16	16	Télécharger Fiche tech.	Télécharger CAD
107302510	25 x 1"	89	47	48	19	16	Télécharger Fiche tech.	Télécharger CAD
107303207	32 x 3/4"	86	58	56	16	16	Télécharger Fiche tech.	Télécharger CAD
107303210	32 x 1"	88	58	56	19	16	Télécharger Fiche tech.	Télécharger CAD
107303213	32 x 1 1/4"	98	58	56	21	16	Télécharger Fiche tech.	Télécharger CAD
107304007	40 x 3/4"	109	70	73	16	16	Télécharger Fiche tech.	Télécharger CAD
107304010	40 x 1"	106	70	73	19	16	Télécharger Fiche tech.	Télécharger CAD
107304013	40 x 1 1/4"	109	70	73	21	16	Télécharger Fiche tech.	Télécharger CAD
107304015	40 x 1 1/2"	113	70	73	21	16	Télécharger Fiche tech.	Télécharger CAD
107305010	50 x 1"	113	85	81	19	16	Télécharger Fiche tech.	Télécharger CAD
107305013	50 x 1 1/4"	124	85	81	21	16	Télécharger Fiche tech.	Télécharger CAD
107305015	50 x 1 1/2"	118	85	81	21	16	Télécharger Fiche tech.	Télécharger CAD
107305020	50 x 2"	127	85	81	26	16	Télécharger Fiche tech.	Télécharger CAD
107306315	63 x 1 1/2"	128	103	92	21	16	Télécharger Fiche tech.	Télécharger CAD
107306320	63 x 2"	133	103	92	26	16	Télécharger Fiche tech.	Télécharger CAD

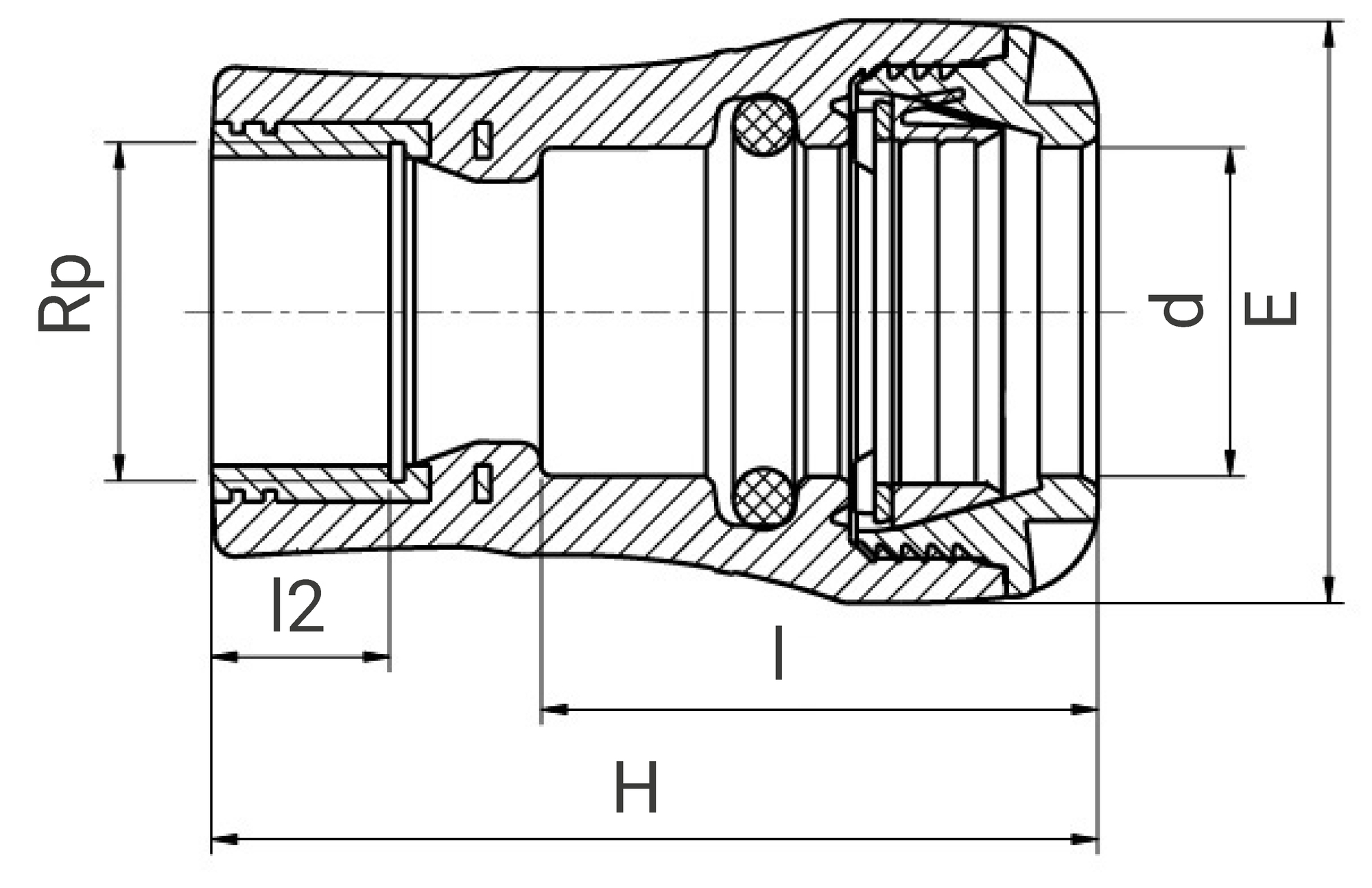

Schéma technique pour le produit :
