Collier de prise
Code produit : 6086
Colliers de prise
Collier de prise - Dérivation taraudée ISO 7-1 pour système de canalisations en PEHD ou PVC sous pression.
Permet de créer des dérivations dans un réseau d'irrigation ou une prise pour arroseur.
Disponible en PN6 du d25 x 1/2'' au d63 x 1 1/2''.
Les produits
- Les colliers de prise en PP présentent un système de maintien sur le tube principal par boulonnerie (de 2 à 4 boulons selon le diamètre).
- Les tiges sont bloquées en place.
- Ils restent légers et faciles à installer.
- Ils offrent une excellente résistance aux produits chimiques et à la corrosion contribuant à leur durabilité. En cas de terrain agressif, changer la boulonnerie par de l'inox.
Domaines d'application
Irrigation.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Corps : Polypropylène, copolymère haute qualité. Taraudage : Polypropylène, copolymère haute qualité. Joints : NBR. Boulonnerie : Acier galvanisé.
Références normatives ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques pour les canalisations sous pression — SpécificationsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | H | A | B | L | Nb Boulons | Dim. Boulons | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 60862005 | 20 x 1/2" | 45 | 33 | 10 | 70 | 2 | 6 x 30 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60862505 | 25 x 1/2" | 50 | 36 | 15 | 75 | 2 | 6 x 30 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60862507 | 25 x 3/4" | 50 | 37 | 15 | 75 | 2 | 6 x 30 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60863205 | 32 x 1/2" | 60 | 40 | 16 | 92 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60863207 | 32 x 3/4" | 60 | 41 | 19 | 92 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60863210 | 32 x 1" | 60 | 42 | 20 | 92 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60864005 | 40 x 1/2" | 60 | 45 | 16 | 92 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60864007 | 40 x 3/4" | 60 | 46 | 19 | 92 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60864010 | 40 x 1" | 60 | 49 | 25 | 92 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60865005 | 50 x 1/2" | 73 | 51 | 16 | 106 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60865007 | 50 x 3/4" | 73 | 52 | 21 | 106 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60865010 | 50 x 1" | 73 | 54 | 25 | 106 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60865013 | 50 x 1 1/4" | 73 | 58 | 25 | 106 | 2 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60866305 | 63 x 1/2" | 84 | 58 | 16 | 116 | 4 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60866307 | 63 x 3/4" | 84 | 59 | 20 | 116 | 4 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60866310 | 63 x 1" | 84 | 61 | 25 | 116 | 4 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60866313 | 63 x 1 1/4" | 84 | 66 | 32 | 116 | 4 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
| 60866315 | 63 x 1 1/2" | 84 | 67 | 39 | 116 | 4 | 8 x 45 | 6 | Télécharger Fiche tech. | Télécharger CAD |
IMPORTANT : En cas de terrain agressif, remplacer les boulons en acier galvanisé par des boulons en inox.

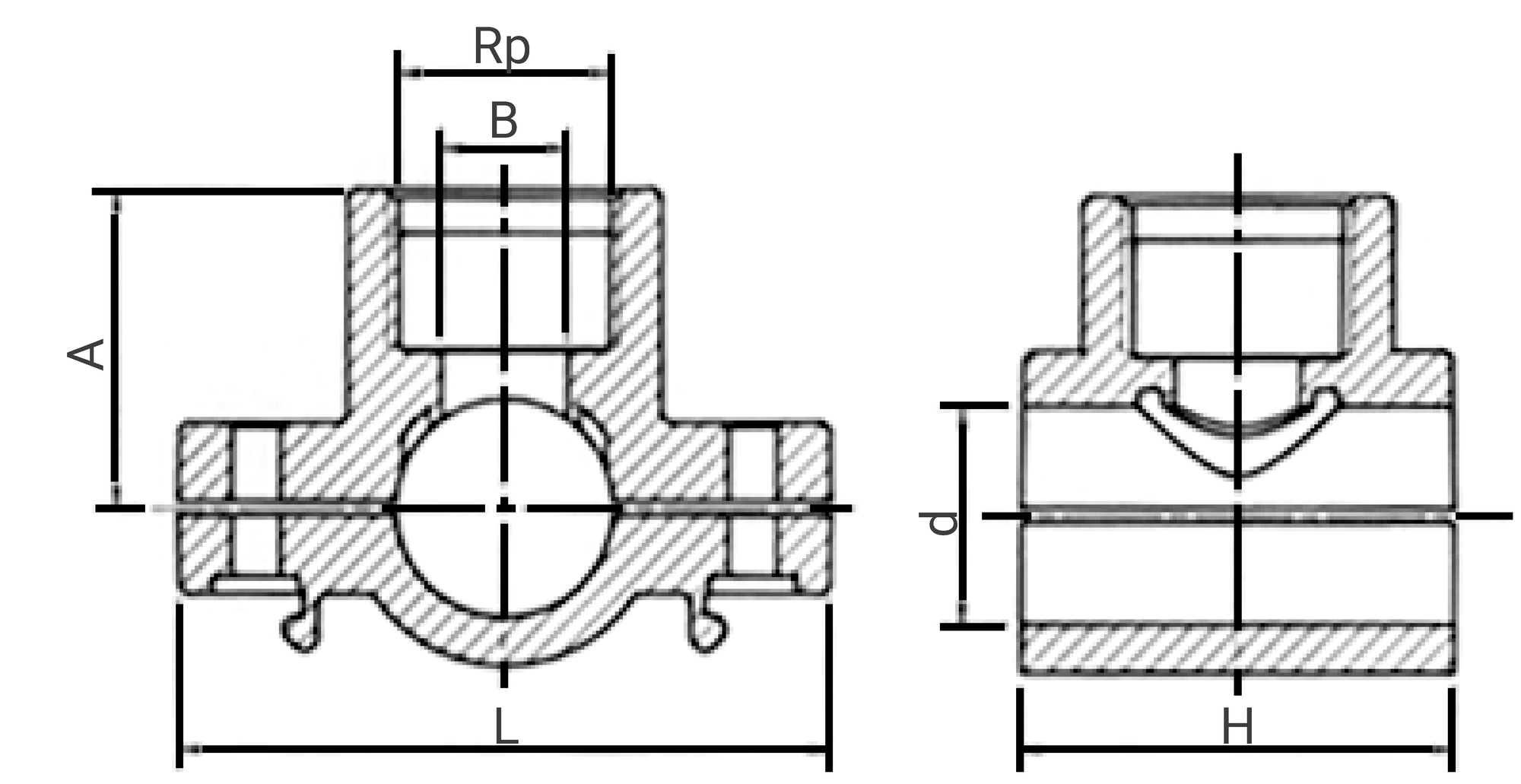

Schéma technique pour le produit :
Accessoires
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 60862005 | 70 | 50 | 45 | 0,06 | 570 | 490 | 330 | 400 | 25,4 |
| 60862505 | 75 | 55 | 50 | 0,07 | 570 | 490 | 330 | 300 | 22,4 |
| 60862507 | 75 | 60 | 50 | 0,07 | 570 | 490 | 330 | 300 | 22,4 |
| 60863205 | 95 | 65 | 60 | 0,13 | 570 | 490 | 330 | 150 | 20,9 |
| 60863207 | 95 | 65 | 60 | 0,13 | 570 | 490 | 330 | 150 | 20,9 |
| 60863210 | 95 | 70 | 60 | 0,13 | 570 | 490 | 330 | 150 | 20,9 |
| 60864005 | 95 | 75 | 60 | 0,14 | 570 | 490 | 330 | 150 | 22,4 |
| 60864007 | 95 | 75 | 60 | 0,14 | 570 | 490 | 330 | 150 | 22,4 |
| 60864010 | 95 | 80 | 60 | 0,14 | 570 | 490 | 330 | 150 | 22,4 |
| 60865005 | 110 | 90 | 75 | 0,17 | 570 | 490 | 330 | 100 | 18,4 |
| 60865007 | 110 | 90 | 75 | 0,17 | 570 | 490 | 330 | 100 | 18,4 |
| 60865010 | 110 | 90 | 75 | 0,18 | 570 | 490 | 330 | 100 | 19,4 |
| 60865013 | 110 | 95 | 75 | 0,2 | 570 | 490 | 330 | 100 | 21,4 |
| 60866305 | 120 | 100 | 85 | 0,27 | 570 | 490 | 330 | 70 | 20,3 |
| 60866307 | 120 | 100 | 85 | 0,27 | 570 | 490 | 330 | 70 | 20,3 |
| 60866310 | 120 | 105 | 85 | 0,29 | 570 | 490 | 330 | 70 | 21,7 |
| 60866313 | 120 | 110 | 85 | 0,3 | 570 | 490 | 330 | 70 | 22,4 |
| 60866315 | 120 | 110 | 85 | 0,31 | 570 | 490 | 330 | 60 | 20 |
