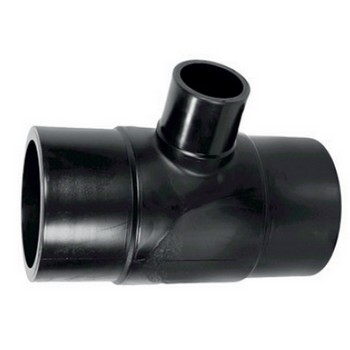

Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

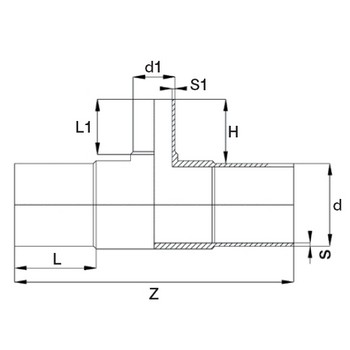

Tableau des dimensions
| Référence | d x d1 | S | S1 | L | Z | L1 | H | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 9147075032 | 75 x 32 | 4.5 | 3 | 75 | 256 | 45 | 95 | 10 | 0.38 |
| 9147075050 | 75 x 50 | 4.5 | 3 | 75 | 253 | 57 | 97 | 10 | 0.4 |
| 9147075063 | 75 x 63 | 4.5 | 3.8 | 75 | 252 | 65 | 105 | 10 | 0.44 |
| 9147090050 | 90 x 50 | 5.4 | 3 | 80 | 210 | 57 | 104.5 | 10 | 0.52 |
| 9147090063 | 90 x 63 | 5.4 | 3.8 | 80 | 264 | 65 | 112.5 | 10 | 0.58 |
| 9147090075 | 90 x 75 | 5.4 | 4.5 | 80 | 272 | 75 | 122.5 | 10 | 0.57 |
| 9147110063 | 110 x 63 | 6.6 | 3.8 | 88 | 305 | 65 | 122.5 | 10 | 0.97 |
| 9147110075 | 110 x 75 | 6.6 | 4.5 | 88 | 310 | 75 | 132.5 | 10 | 0.87 |
| 9147110090 | 110 x 90 | 6.6 | 5.4 | 91 | 320 | 83 | 103 | 10 | - |
| 9147125063 | 125 x 63 | 7.4 | 5.8 | 101 | 358 | 70 | 94.5 | 10 | - |
| 9147125075 | 125 x 75 | 7.4 | 4.5 | 102 | 358 | 76 | 99.5 | 10 | - |
| 9147125090 | 125 x 90 | 7.4 | 5.4 | 100 | 358 | 86 | 107.5 | 10 | - |
| 9147125110 | 125 x 110 | 7.4 | 6.6 | 101 | 358 | 96 | 116.5 | 10 | - |
| 9147140063 | 140 x 63 | 8.3 | 5.8 | 103 | 386 | 69 | 95 | 10 | - |
| 9147140075 | 140 x 75 | 8.3 | 4.5 | 104 | 386 | 77 | 107 | 10 | - |
| 9147140090 | 140 x 90 | 8.3 | 5.4 | 105 | 388 | 85 | 118 | 10 | - |
| 9147140110 | 140 x 110 | 8.3 | 6.6 | 105 | 388 | 88 | 118 | 10 | - |
| 9147160063 | 160 x 63 | 9.5 | 3.8 | 110 | 424 | 72 | 99 | 10 | - |
| 9147160075 | 160 x 75 | 9.5 | 5.8 | 110 | 424 | 71 | 98 | 10 | - |
| 9147160090 | 160 x 90 | 9.5 | 5.4 | 110 | 424 | 85 | 116 | 10 | - |
| 9147160110 | 160 x 110 | 9.5 | 6.6 | 110 | 424 | 93 | 121 | 10 | - |
| 9147180075 | 180 x 75 | 10.7 | 6.8 | 116 | 460 | 77 | 107 | 10 | - |
| 9147180090 | 180 x 90 | 10.7 | 5.4 | 117 | 460 | 85 | 118 | 10 | - |
| 9147180110 | 180 x 110 | 10.7 | 6.6 | 117 | 460 | 98 | 128 | 10 | - |
| 9147180125 | 180 x 125 | 10.7 | 7.4 | 117 | 430 | 100 | 133 | 10 | - |
| 9147180140 | 180 X 140 | 10.7 | 8.3 | 116 | 460 | 105 | 135 | 10 | - |
| 9147180160 | 180 x 160 | 10.7 | 9.5 | 116 | 460 | 112 | 142 | 10 | - |
| 9147200063 | 200 x 63 | 11.9 | 5.8 | 127 | 510 | 72 | 95 | 10 | - |
| 9147200075 | 200 x 75 | 11.9 | 4.5 | 127 | 510 | 80 | 103 | 10 | - |
| 9147200090 | 200 x 90 | 11.9 | 5.4 | 127 | 510 | 87 | 112 | 10 | - |
| 9147200110 | 200 x 110 | 11.9 | 6.6 | 127 | 510 | 97 | 124 | 10 | - |
| 9147200125 | 200 x 125 | 11.9 | 7.4 | 127 | 510 | 104 | 125 | 10 | - |
| 9147200140 | 200 x 140 | 11.9 | 12.7 | 150 | 600 | 200 | 250 | 10 | 5.78 |
| 9147200160 | 200 x 160 | 11.9 | 9.5 | 127 | 510 | 112 | 142 | 10 | - |
| 9147225063 | 225 x 63 | 13.4 | 5.8 | 130 | 540 | 68 | 132.5 | 10 | - |
| 9147225075 | 225 x 75 | 13.4 | 4.5 | 130 | 540 | 75 | 138.5 | 10 | - |
| 9147225090 | 225 x 90 | 20.5 | 8.2 | 130 | 540 | 87 | 151.5 | 10 | - |
| 9147225110 | 225 x 110 | 13.4 | 6.6 | 128 | 522 | 92 | 155.5 | 10 | - |
| 9147225125 | 225 x 125 | 13.4 | 7.4 | 130 | 522 | 92 | 154.5 | 10 | - |
| 9147225140 | 225 x 140 | 13.4 | 8.3 | 130 | 540 | 105 | 135.5 | 10 | - |
| 9147225160 | 225 x 160 | 13.4 | 9.5 | 120 | 522 | 110 | 135.5 | 10 | - |
| 9147225180 | 225 x 180 | 13.4 | 10.7 | 146 | 552 | 138 | 153 | 10 | 7.1 |
| 9147250110 | 250 x 110 | 14.8 | 6.6 | 148 | 630 | 86 | 248 | 10 | 9.51 |
| 9147250125 | 250 x 125 | 14.8 | 11.4 | 160 | 500 | 150 | 200 | 10 | 9 |
| 9147250160 | 250 x 160 | 14.8 | 9.5 | 148 | 630 | 101 | 268 | 10 | 9.97 |
| 9147250180 | 250 x 180 | 14.8 | 16.4 | 160 | 600 | 200 | 260 | 10 | 10.4 |
| 9147250200 | 250 x 200 | 14.8 | 11.9 | 148 | 630 | 118.5 | 290 | 10 | 11.4 |
| 9147315090 | 315 x 90 | 18.7 | 5.4 | 170 | 545 | 90 | 132.5 | 10 | 11.8 |
| 9147315110 | 315 x 110 | 18.7 | 6.6 | 170 | 546 | 100 | 132.5 | 10 | 11.7 |
| 9147315160 | 315 x 160 | 18.7 | 9.5 | 170 | 575 | 120 | 152.5 | 10 | 12.8 |
| 9147315225 | 315 x 225 | 18.7 | 13.4 | 170 | 638 | 80 | 177.5 | 10 | 15.64 |
| 9147315250 | 315 x 250 | 18.7 | 14.8 | 170 | 670 | 150 | 175.5 | 10 | 16.6 |
